Digitální řídicí systémy Digireg®
Inteligentní řízení vzduchotechnických zařízení s důrazem na komfort a efektivitu
Digitální řídicí systémy Digireg® představují klíčový prvek vzduchotechnických zařízení. Umožňují přesné řízení jednotlivých funkcí s cílem dosažení požadovaných parametrů vnitřního prostředí.
Pokročilé regulační systémy Digireg® od společnosti ELEKTRODESIGN Ventilátory spol. s r.o. nabízejí uživatelům nadstandardní funkce při zachování jednoduché instalace, snadné servisovatelnosti a příznivé cenové dostupnosti.
Základní regulační režimy
Řídicí systémy Digireg® podporují tři hlavní způsoby regulace výkonu ventilátorů (integrovaných ve vzduchotechnických jednotkách i samostatných):
- VAV (Variable Air Volume)
Plynulá regulace umožňující proměnlivý průtok vzduchu na základě externích signálů. - CAV (Constant Air Volume)
Udržování konstantního průtoku vzduchu pomocí integrovaných čidel. - COP (Constant Over Pressure)
Udržování konstantního tlaku v potrubní síti dle tlakových snímačů.
Tyto režimy umožňují optimalizaci provozu z hlediska komfortu, energetické účinnosti i provozních nákladů.
Kompaktní a přehledné provedení

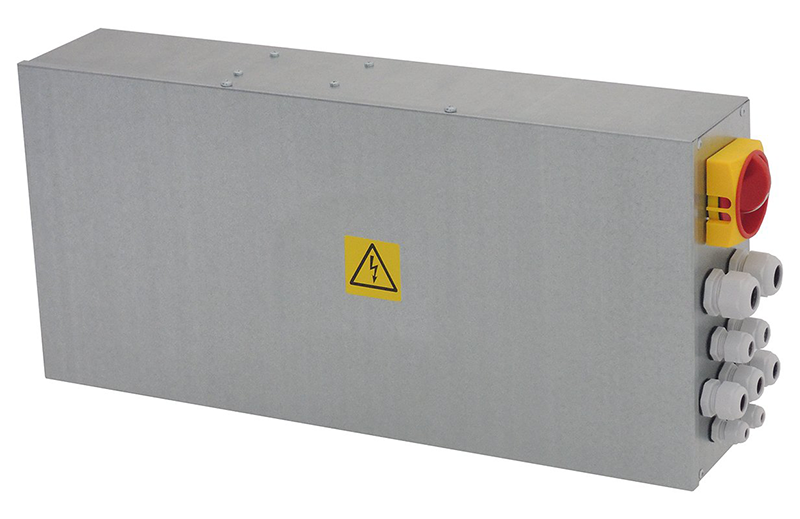

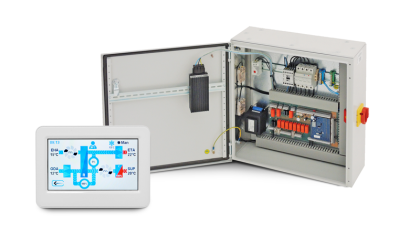

Řídicí systém Digireg® je umístěn v kompaktní oceloplechové rozvodnici, která obsahuje:
- digitální regulátor
- silové a jistící prvky
- spínací prvky jednotlivých zařízení
- Kabeláž je vedena přes plastové průchodky ve spodní nebo boční části rozvaděče.

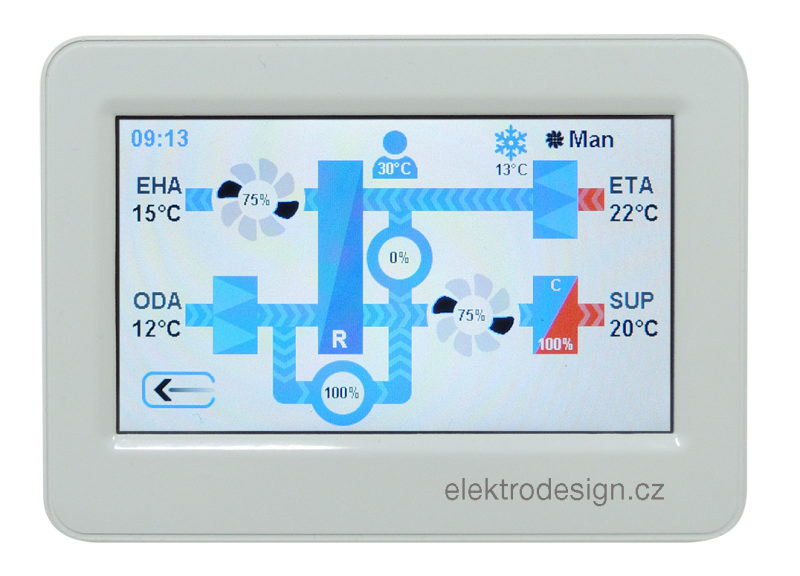

Ovládání systému probíhá prostřednictvím moderního dotykového ovladače Digireg® CP-TFT.
Široké možnosti použití
Systém Digireg® je určen pro různá vzduchotechnická zařízení:
- přívodní jednotky
- vzduchotechnické jednotky
- cirkulační jednotky pro teplovzdušné vytápění
- samostatné ventilátory
Řídicí i silová část jsou integrovány v jednom rozvaděči včetně výstupů pro přívodní i odvodní ventilátor.
Podporovány jsou:
- 1fázové i 3fázové ventilátory
- různé regulátory otáček
- frekvenční měniče
Řízení ohřevu a chlazení
Digireg® umožňuje komplexní řízení tepelných procesů v rámci vzduchotechnických systémů:
Ohřev vzduchu:
- vodní ohřívače (tříbodový servopohon)
- elektrické ohřívače (SSR / triak 0–10 V)
- spínání výkonů až 72 kW
Chlazení vzduchu:
- vodní chladiče (0–10 V)
- kondenzační jednotky (on/off)
- invertorové jednotky (0–10 V)
- řízení tepelného čerpadla v režimu chlazení i vytápění
Systém zároveň umožňuje aktivaci freecoolingu pro energeticky úsporný provoz.
Další řízené funkce
Digireg® nabízí široké možnosti řízení a optimalizace provozu:
- bypassové klapky
- obtok rekuperačního / rotačního výměníku
- směšovací klapky
- podávací čerpadla topení / chlazení
- plynulá regulace teploty přiváděného vzduchu
- řízení zemního výměníku (kapalinového i vzduchového)
- spolupráce s tepelným čerpadlem
- funkce freecooling
- funkce BOOST pro dočasné zvýšení výkonu
- sledování poruchových stavů
- týdenní časový programátor
Typové varianty Digireg®
Řídicí systémy jsou dostupné v několika výkonových variantách:
- Typy M1
Určeny pro příkony ventilátorů do 1,4 kW - Typy M3
Pro ventilátory až do 6 kW
Dostupné typy:
M1-E2 / M1-E8 / M1-E8-2 / M1-Vx
M3-E15 / M3-E24 / M3-E36 / M3-E72 / M3-Vx / M3-E8-2
Efektivní řízení bez kompromisů
Digireg® představuje spolehlivé a flexibilní řešení pro inteligentní řízení vzduchotechnických systémů s důrazem na:
- komfort uživatelů
- energetickou efektivitu
- provozní spolehlivost
