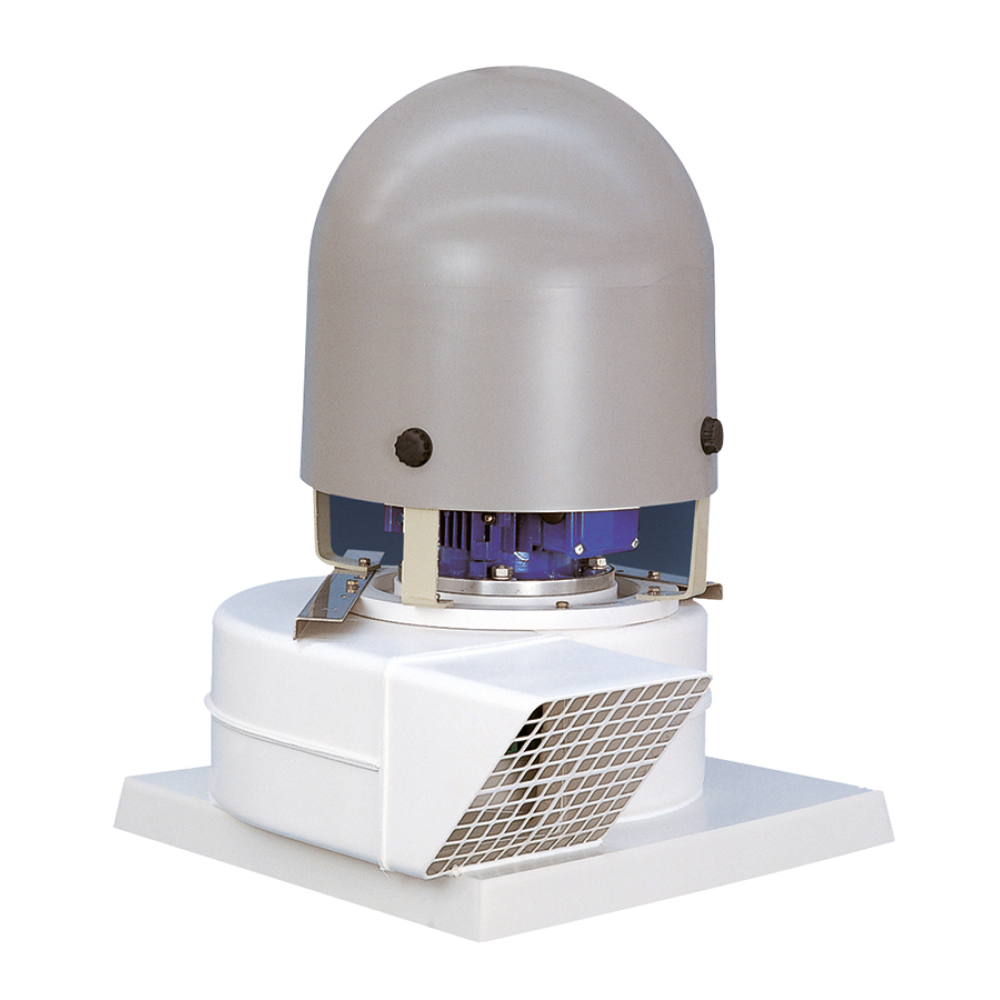

TMPT/6-24-0,18 IP55 kyselinovzdorný ventilátor

Skříň

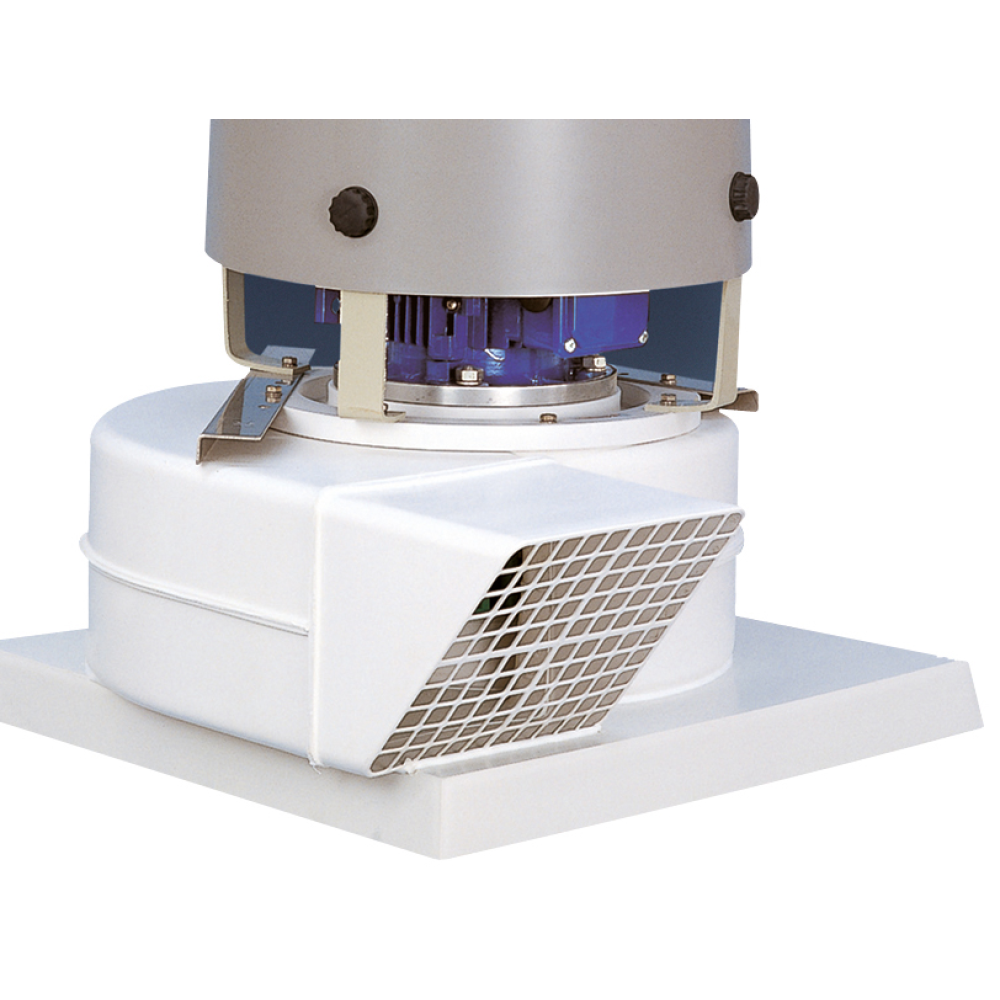

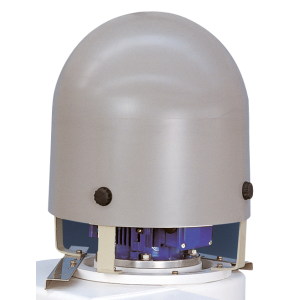

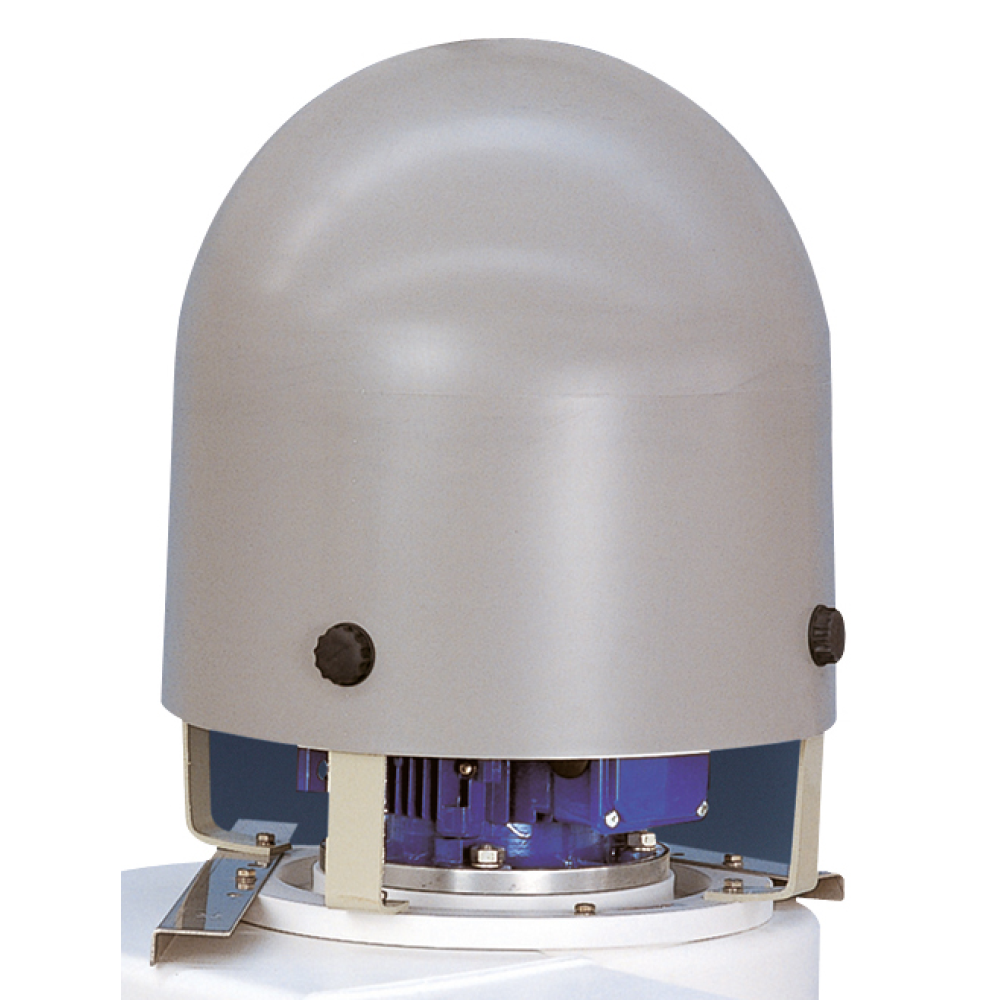

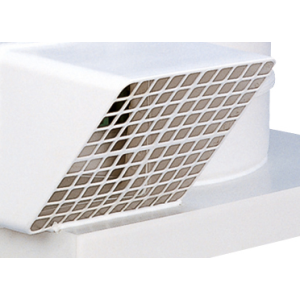

Ventilátor je vyroben z polypropylenu odolného vůči UV záření. Součástí ventilátoru je stříška i montážní podstavec. Na výtlaku je umístěna ochranná mřížka.

Oběžné kolo

je radiální s dopředu zahnutými lopatkami a je vyrobené z polypropylenu.

Motor

asynchronní s kotvou nakrátko, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Pracovní teplota –10 až +60 °C. Třída izolace F, krytí IP55.

Svorkovnice

je umístěna na motoru.

Montáž

se provádí na montážní podstavec, který je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní síť, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametru motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny

Ventilátory jsou vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí.

Upozornění

Při projektování je nutno stanovit přesné chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu.
