Popis produktu
Skříň
je v krátkém nebo dlouhém provedení, je svařena z ocelového plechu odolného proti korozi s žárově pozinkovaným povrchem, s přírubami do kruhového potrubí. U dlouhé verze na přání servisní dvířka.
Oběžné kolo
je vyrobeno z Al slitiny a je staticky i dynamicky vyváženo. Nastavení úhlu listu oběžného kola je provedeno výrobcem (18º – 34º). Počet lopatek 3, 6, 9 nebo 12.
Svorkovnice
Standardně externí svorkovnice ve variantách CK, LK a LPK.
Motor
je asynchronní s kotvou nakrátko. Motory jsou 3-fázové pro napětí 230/400 V nebo 3-fázové pro napětí 400 V. Motory jsou s izolací třídy F a pracovní teplotou -20 až +40 °C. Krytí IP55. Třída účinnosti IE3.
Regulace otáček
je možná frekvenčním měničem.
Směr průtoku
je standardně od oběžného kola k motoru (B).
Montáž
ventilátoru v každé poloze, přednostně s osou motoru vodorovně. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Příslušenství VZT
• ACOP pružná spojka
• BRIDA volná příruba
• DEF-A, D ochranné mřížky
• PIE montážní konzoly
• PER plastová samotížná žaluziová klapka
• TRK, TRKS kovové samotížné žaluziové klapky
• PAR, PMR plastové žaluziové klapky

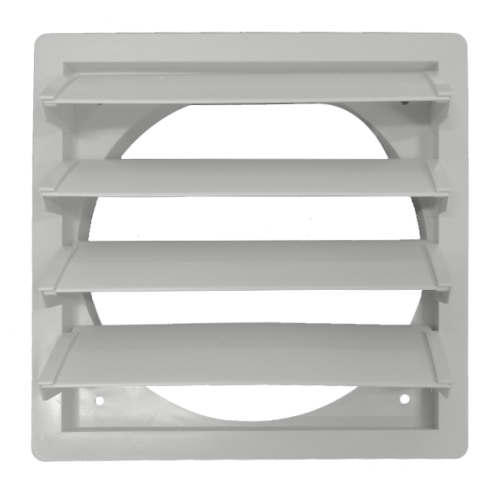

• PRG, TWG protidešťové žaluzie plastové
• TAD sací dýza
• TSK, TSKM zpětné klapky potrubní
• TAA, TAAC tlumiče hluku
• KSE tlumiče vibrací
Příslušenství EL
• VFKB, VFTM frekvenční měnič
• VFVN frekvenční měnič
• PM 55 revizní vypínač
Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | axiální |
| Hmotnost [kg] | 50,00 kg |
| Montáž | Potrubní |
| Připojení | |
| Průměr připojovacího potrubí [mm] | 400 mm |
| Elektrické parametry | |
| Napájení [V] | 230/400 V |
| Krytí | IP55 |
| Typ motoru | AC |
| Maximální příkon [W] | 1 100 W |
| Maximální proud [A] | 4,10 A - 2,30 A |
| Regulovatelnost | Ano |
| Vybavení | |
| Kuličková ložiska | Ano |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ne |
| Regulovatelnost | Ne |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Další | |
| Maximální teplota vzdušniny [°C] | 40 °C |
| Maximální otáčky [min⁻¹] | 2 950 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
