Skříň
je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
je vyrobeno z hliníkové slitiny. Natočení lopatek je nastaveno výrobcem. Oběžné kolo je staticky a dynamicky vyváženo.
Motor
je asynchronní s odporovou kotvou, stator s chladicími žebry. Motory ventilátorů TCBB jsou 1-fázové pro napětí 230 V, TCBT jsou 3-fázové pro napětí 230/400 V. Motory jsou sériově vybaveny tepelnou ochranou (pouze 6pólové), vinutí je tropikalizované s izolací třídy F. Rozsah pracovních teplot je v rozmezí -40 až +70 °C (6pólové) nebo -40 až +40 °C (4pólové). Čtyřpólové motory jsou vybaveny termistory PTC. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP65 (6pólové) nebo IP55 (4pólové).
Regulace otáček
se provádí frekvenčním měničem. U ventilátorů TCBB/6-710 L regulace otáček není možná.
Směr otáčení
je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne při opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.
Svorkovnice
je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni.
Montáž
ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Hluk

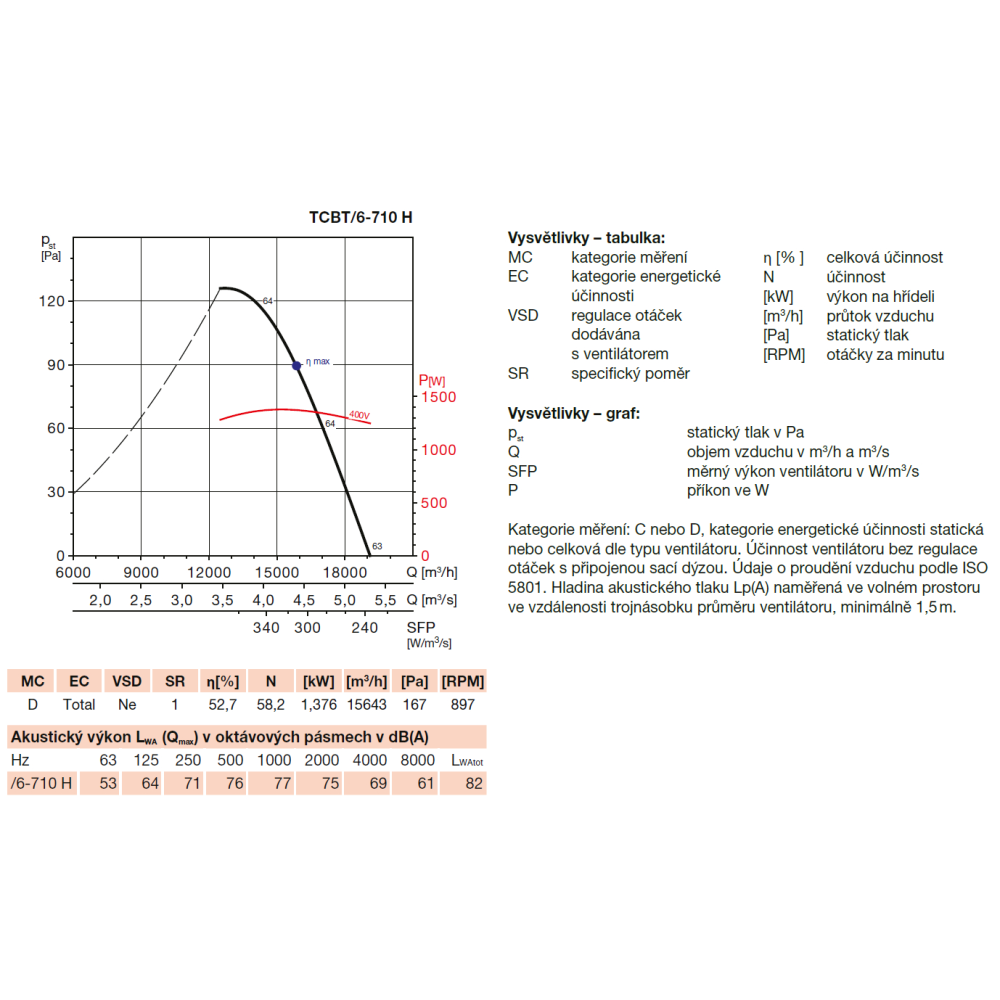

uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném akustickém poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).
Pokyny
Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
