TCBT/6-400 H Ex nevýbušný ventilátor

Skříň

je z ocelového plechu opatřeného černým epoxydovým lakem, držáky a šrouby jsou navíc galvanicky pokoveny.

Oběžné kolo

je vyrobeno ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí od -20 do +55 ˚C (velikosti 15–710 kromě TCBT/4-710) nebo od -20 do +40 ˚C (velikost 800 a TCBT/4-710).

Motor

asynchronní s kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxydovým lakem s izolací třídy F. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP55. U velikostí 710–1000 je nutné konzultovat s našimi techniky hodnoty I_A/I_N a t_e.

Regulace otáček

Standardně nelze ventilátory elektricky ani elektronicky regulovat. Na vyžádání lze dodat motory s tepelnou ochranou PTC regulovatelné pomocí doporučených frekvenčních měničů.

Směr otáčení

Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně.

Svorkovnice

je v nevýbušném provedení. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Montáž

ventilátorů v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Hluk

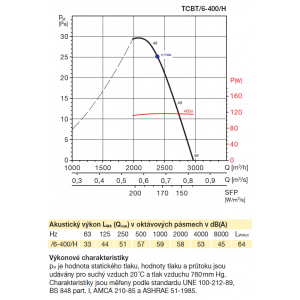

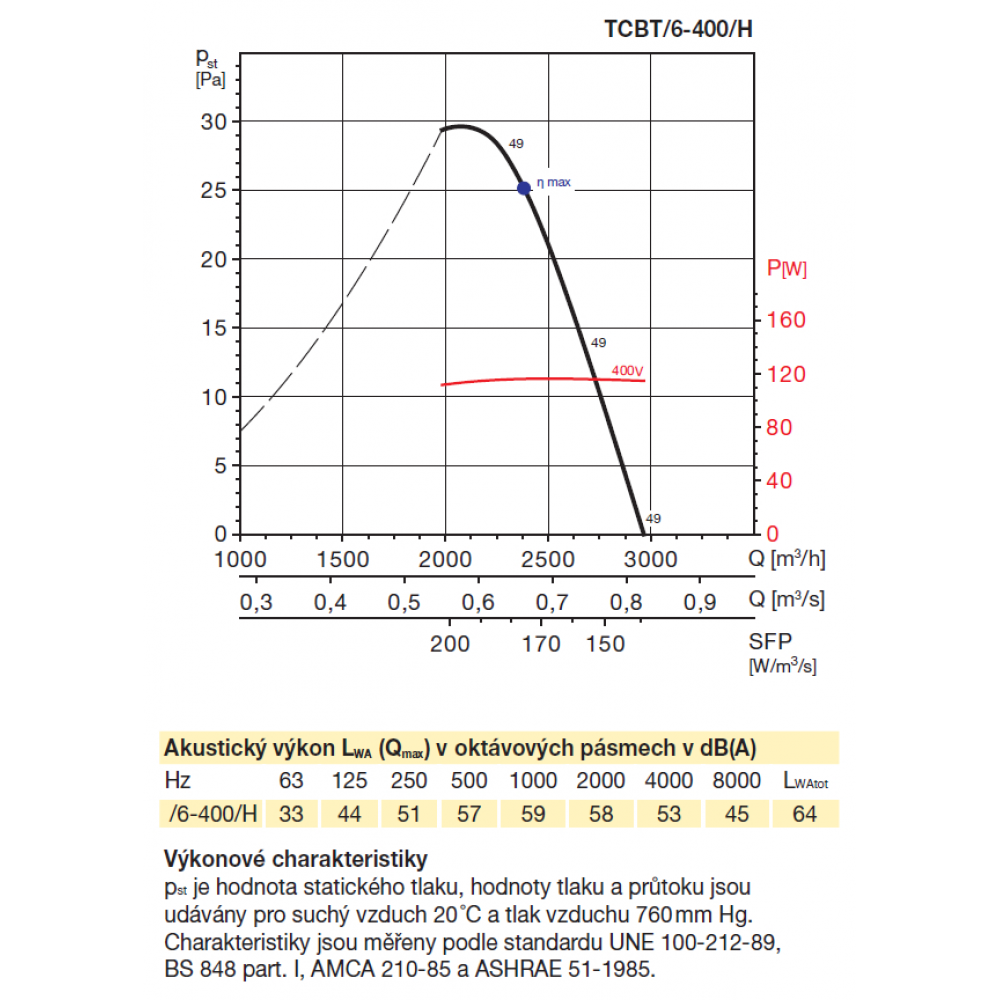

emitovaný ventilátorem je uveden v tabulkách, měřen ve volném akustickém poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m), na straně sání.

Pokyny

Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Vyžádejte si informace o dodacích termínech. Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi. Ventilátory TCBT/4-315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do Y. Pro osazení jisticích prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
