SILENT ECO AEC NR IPX5 malý radiální ventilátor s doběhem

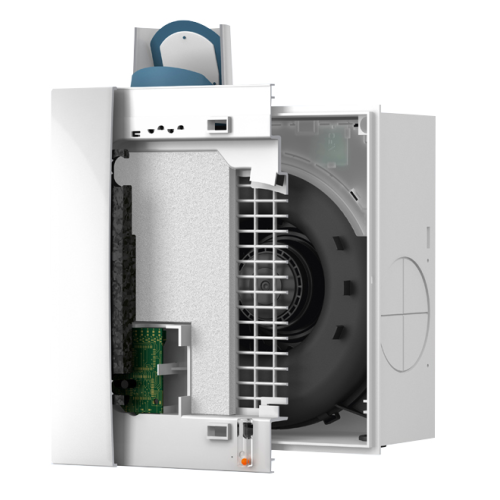

Skříň

je z ABS, odolná proti deformaci, dvousložková povrchová úprava v lesklém provedení, barva bílá RAL 9016. Na výtlaku je zpětná klapka. Čelní mřížka obsahuje filtr a tlumič hluku. Skříň obsahuje indikátor výměny filtru. ECO-AEC má hrdlo výtlaku dozadu pro potrubí s průměrem 75–80 mm. ECO-UEC má hrdlo výtlaku nahoru (volitelně dozadu) pro potrubí s průměrem 75–80 mm. Dále má přípravu pro tři hrdla k odvětrání WC mísy (Ø 40/50 mm) nebo vedlejších místností (Ø 75/80 mm). Hrdla nejsou součástí dodávky ventilátoru.

Oběžné kolo

je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.

Motor

Bezúdržbový EC motor s nejvyšší třídou energetické účinnosti. Motor má vestavěnou termopojistku proti přetížení, max. teplota okolí je 40 ˚C. Krytí IPX5.

Svorkovnice

je přístupná po demontáži čelní mřížky ve skříni ventilátoru.

Montáž

ECO-AEC se provádí na stěnu nebo na podhled.
Montáž ECO-UEC se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti znečištění a po montáži se nahradí čelní deskou, která je volně přiložena. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10˚.

Varianty

• bez doběhu
• NR zpožděný rozběh 1 min. a doběh 8 min.
• SILENT ECO-UEC Z provedení pod omítku, zadní vývod
• SILENT ECO-UEC H provedení pod omítku, horní vývod
• SILENT ECO-AEC provedení na omítku, zadní vývod

Příslušenství VZT

• ECO-UEC neobsahuje nástavec pro odsávání vedlejších prostor, nutno objednat samostatně.
• Nástavec 40/50 mm pro ECO-UEC nástavec pro odsávání WC mísy
• Nástavec 75/80 mm pro ECO-UEC nástavec pro odsávání vedlejších prostor
• SILENT plastová konzola typ MBK
• SILENT kovová konzola typ MBM
• Jímka 100/75, 100/50 nástavec pro připojení talířového ventilu DN100 mm pro odsávání z druhé místnosti
• IT 100 talířový ventil (K 7.2)
• LG 100 venkovní plastová mřížka (K 7.1)
• PER 100 venkovní zpětná klapka (K 7.1)
• PT dveřní mřížka přívodní (K 7.1)
• Aluflex^®, Sonoflex^®, Greyflex^®, Semiflex^® flexibilní hadice (K 7.3)

Příslušenství EL

Předprogramované EC moduly
• EC 02 doběh (zapnutí 0 min., vypnutí 4 min.*)
• EC 03 GL základní průtok 20 m³/h (stupeň 1), nepřetržitý provoz*
• EC 04 NRGL doběh (zapnutí 1 min., vypnutí 8 min.*), základní průtok 20 m³/h (stupeň 1), nepřetržitý provoz*
• EC 05 NREGL doběh (zapnutí 0 min., vypnutí 4 min.*), základní průtok 20 m³/h (stupeň 1), nepřetržitý provoz*
• EC 06 NR doběh (zapnutí 1 min.,vyp nutí 8 min.*)
• EC 07 HYBEW0-10 automatické řízení čidlem vlhkosti, automatické řízení čidlem pohybu, 0–10 V / PWM (pokud není požadován základní průtok nebo doběh)

Doplňkové komponenty
• EC-HYM čidlo relativní vlhkosti
• EC-BEW čidlo pohybu
• EC-10VPWM kabel pro externí analogový signál 0-10 V

* Pro automatické řízení čidlem vlhkosti, automatické řízení čidlem pohybu a 0–10 V / PWM není nutné dodatečné programování, pokud jsou k dispozici požadovaná čidla.

Pokyny

Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení a pro odvod pachů přímo ze sanitární keramiky. Ventilátory lze jednoduše nastavovat pomocí aplikace pro Android ECO EC.
