NASHIRA 200 E rekuperační jednotka

Skříň

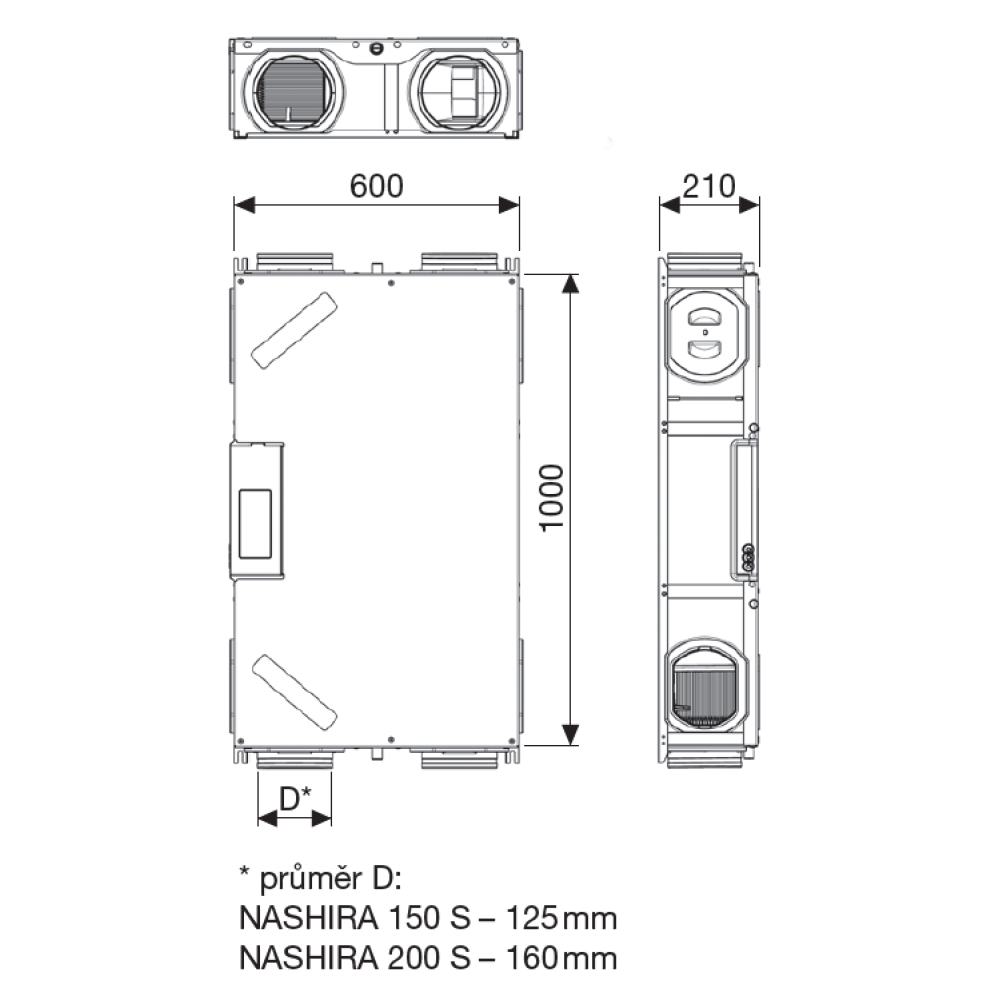

je z odolného EPP s vysokou hustotou. Čelní kovový panel je opatřen bílou práškovou barvou. Připojovací kruhová hrdla mají Ø 125 mm (NASHIRA 150) nebo 160 mm (NASHIRA 200) s možností jejich přetočení do bočních stran jednotky. Hrdla jsou opatřena dvoubřitým těsněním. Revizní přístup je ze spodní strany jednotky.

Ventilátory

Na výtlaku a sání jsou osazeny radiální ventilátory s dozadu zahnutými lopatkami.

Motory

jsou jednofázové EC 230 V/50 Hz.

Rekuperace

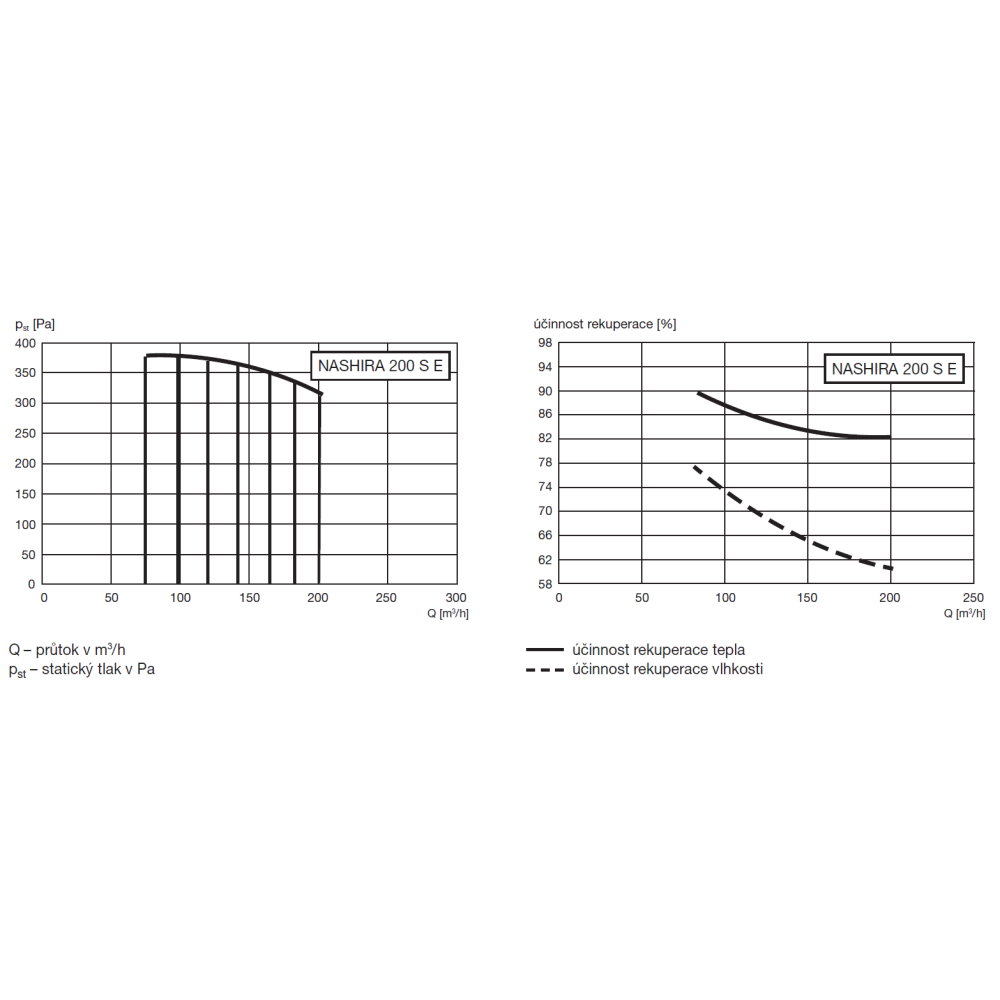

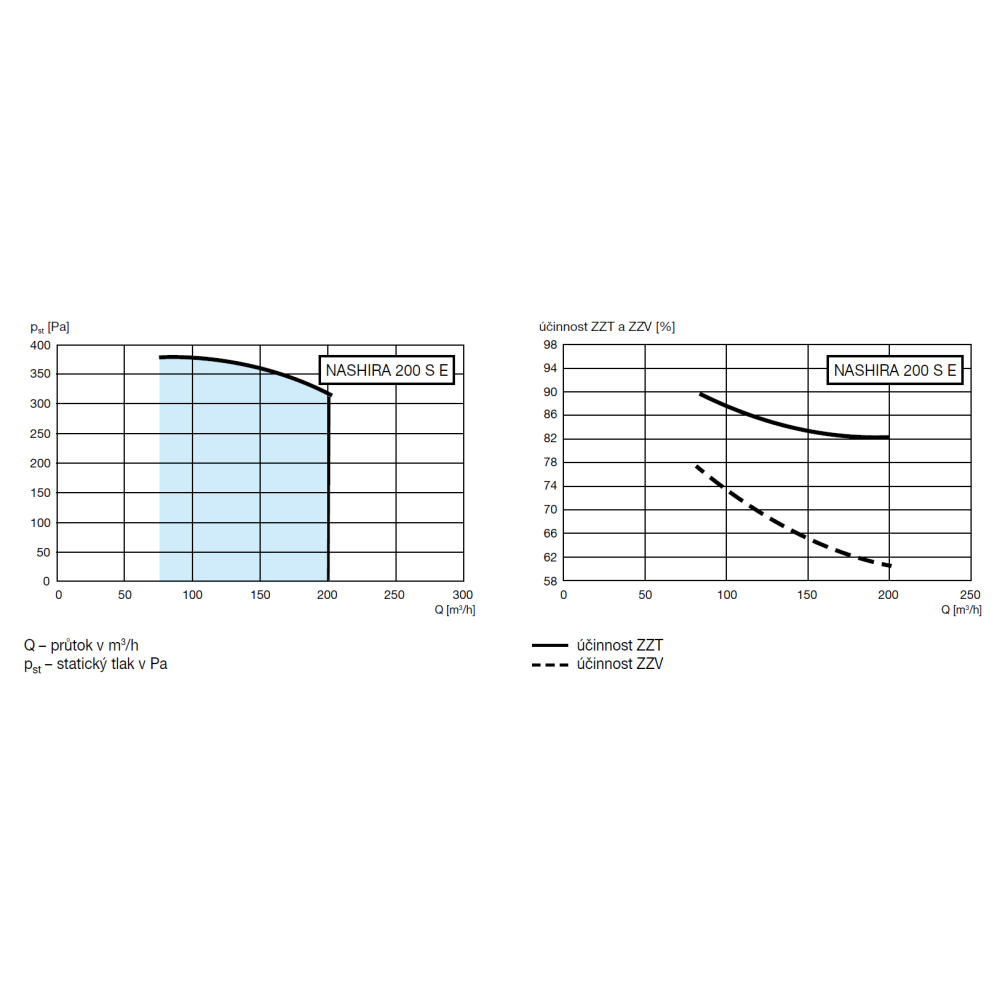

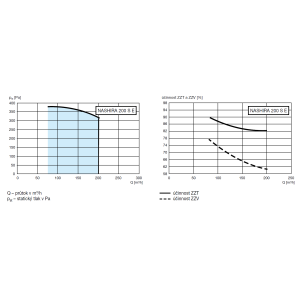

Protiproudý deskový výměník je z hliníku, účinnost až 94 %. NASHIRA E je s protiproudým entalpickým výměníkem s teplotní účinností až 90 %, přenos vlhkosti až 78 %. Výměník je přístupný po demontáži čelní stěny jednotky. Pro letní provoz je jednotka vybavena obtokem výměníku.

Filtr

Standardně je na sání čerstvého a odpadního vzduchu osazen filtr G4 (ISO coarse 65%). Jako příslušenství lze na sání čerstvého vzduchu dodat filtry M5, F7, F9, CA (filtr s aktivním uhlím).

Regulace

Jednotka je osazena 4 teplotními čidly a jedním čidlem relativní vlhkosti, na jehož základě může jednotka pracovat v autonomním režimu bez nutnosti zásahu uživatele. Dálkový ovladač umožňuje nastavení otáček ventilátorů, manuální ovládání by-passu, aktivaci automatického provozu a signalizaci zanesení filtrů. Jako příslušenství je možné dodat sestavu pro bezdrátové ovládání. Další nastavení jednotky se provádějí pomocí DIP přepínačů a potenciometrů na řídicí desce ovladače po sejmutí předního krytu. Jednotku je možné také řídit pomocí mobilní či webové aplikace (platforma Connectair), přes Modbus nebo externím signálem 0-10 V. Jednotka má na desce kontakt pro aktivaci funkce BOOST. Parametry funkce BOOST se dají nastavit pomocí protokolu Modbus.

Elektrické připojení

Z jednotky je vyveden třížilový napájecí kabel 230 V / 50 Hz, který není ukončen vidlicí (připojení do krabice). Montáž Jednotka je určena k horizontální montáži pod strop do vnitřních prostor. Požadovaná teplota okolí je minimálně 12 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace. V případě montáže jednotky nad podhled je nutný revizní otvor pro obsluhu.

Hluk

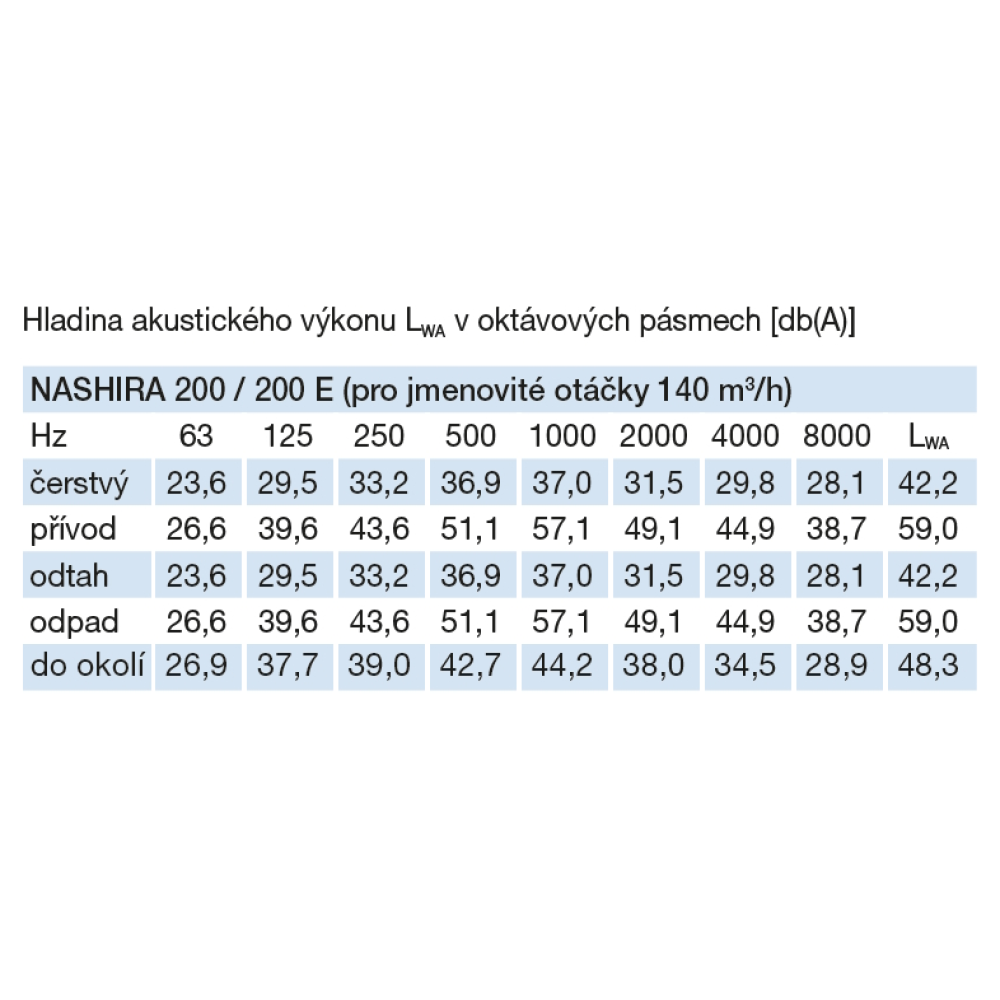

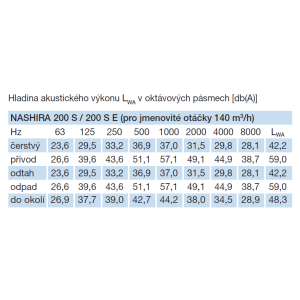

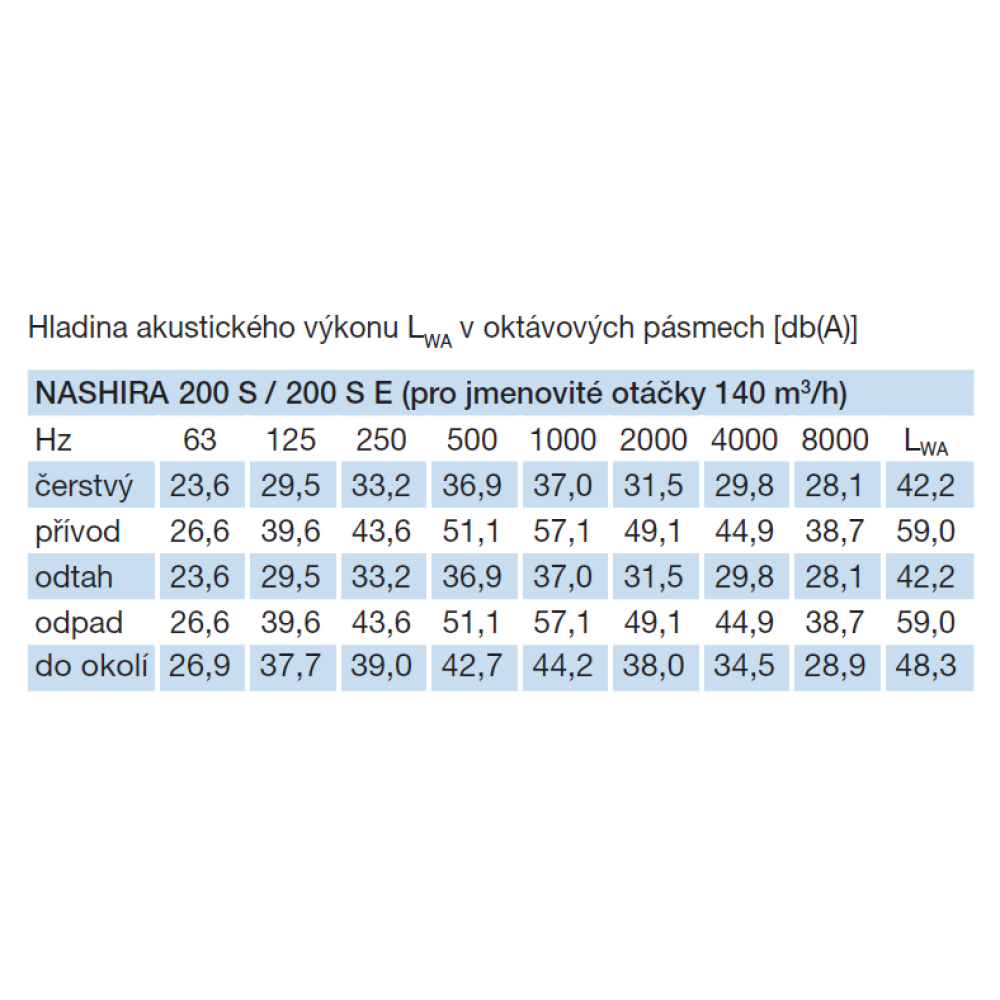

V tabulkách je uvedena hladina akustického výkonu na hrdlech a plášti.

Pokyny

Jednotka není vybavena vlastním ohřívačem. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky. Jednotky s entalpickým výměníkem mohou být při dodržení předepsaných podmínek (venkovní prostředí T > -4 °C, vnitřní prostředí T<22 °C, r.v.<60 %) bez odvodu kondenzátu.

Informace

Malá jednotka určená do bytové výstavby nebo do rodinných domů. Vyznačuje se jednoduchou montáží, minimálními nároky na ovládání a údržbu a velice úsporným provozem.
