Popis produktu

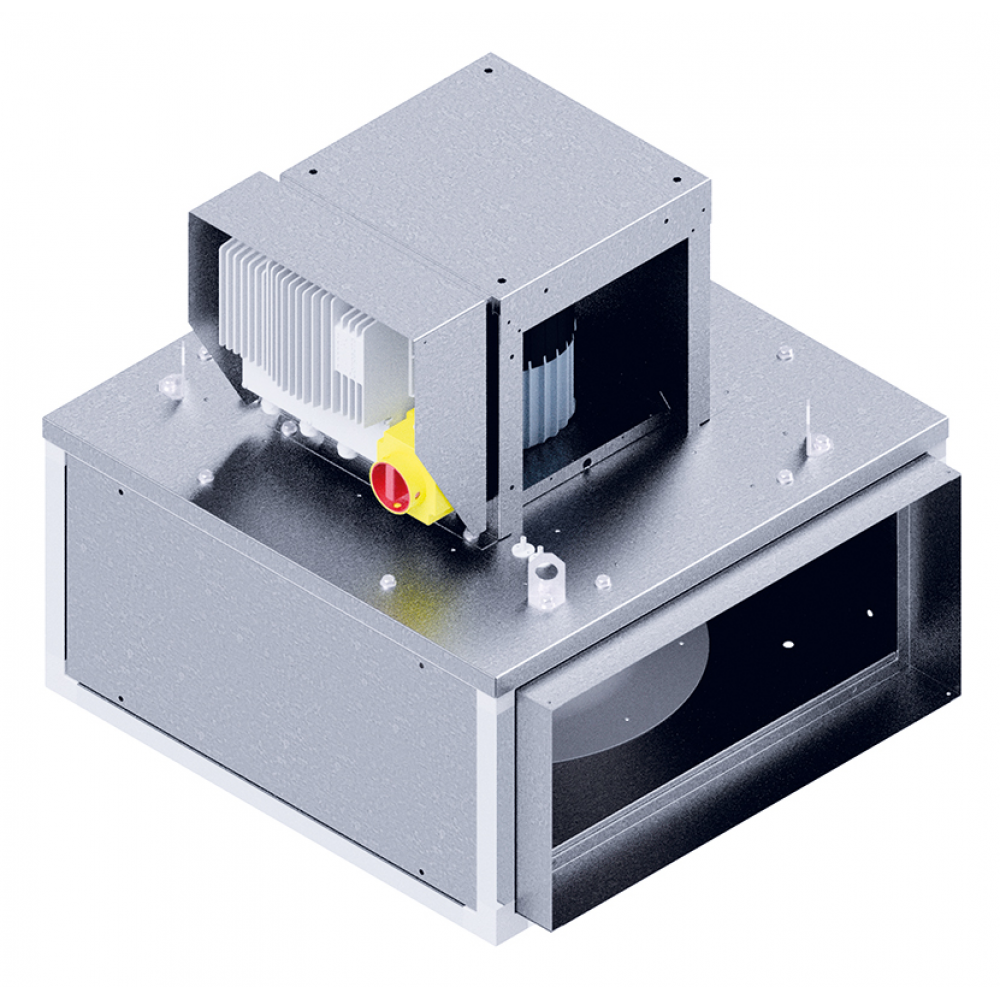

Skříň
Rám ventilátoru je hliníkových profilů, panely z ocelového, galvanicky pozinkovaného plechu.
Oběžné kolo
ventilátoru je radiální s dozadu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
Motor
Stejnosměrný speciální EC motor s vnějším rotorem, 1-fázový pro napětí 230 V. Motory jsou sériově vybaveny termopojistkou. Použití ochranných prvků u motorů v případě požárního větrání konzultujte. Izolace motoru je třídy F, pracovní teplota motoru –10 až +40 ˚C. Motor má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP55.
Svorkovnice
s revizním vypínačem je umístěna na skříni ventilátoru. Krytí je IP55.
Montáž

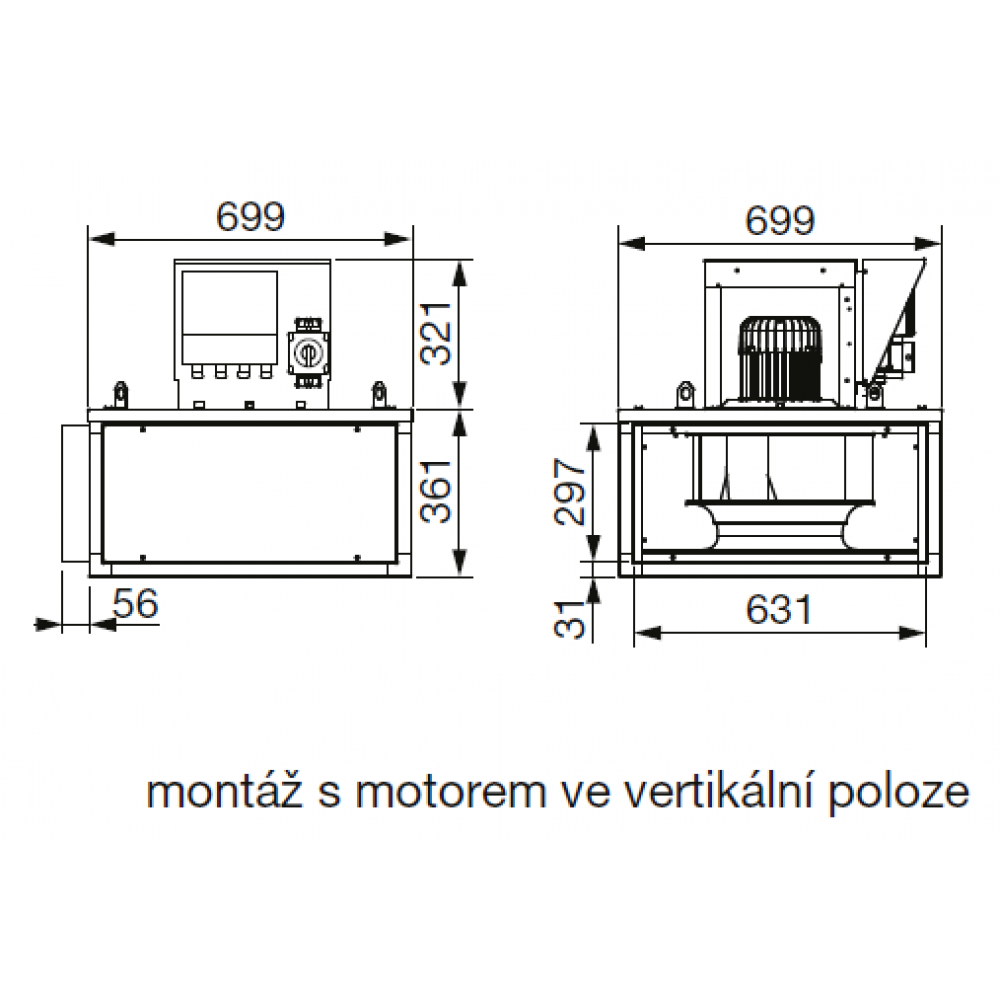

v libovolné poloze ventilátoru, s ohledem na revizní činnost přednostně s osou motoru svisle nebo vodorovně. Při použití krytu motoru je ventilátor vhodný i pro venkovní montáž.
Regulace otáček
se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB Ecowatt. Další možností je ovládání pomocí řídicího signálu 0–10 V od čidla teploty, vlhkosti nebo CO2. Ventilátory lze řídit přes komunikační protokol ModBUS RTU, port RS485.
Směr otáčení
je označen na skříni nalepenou šipkou.

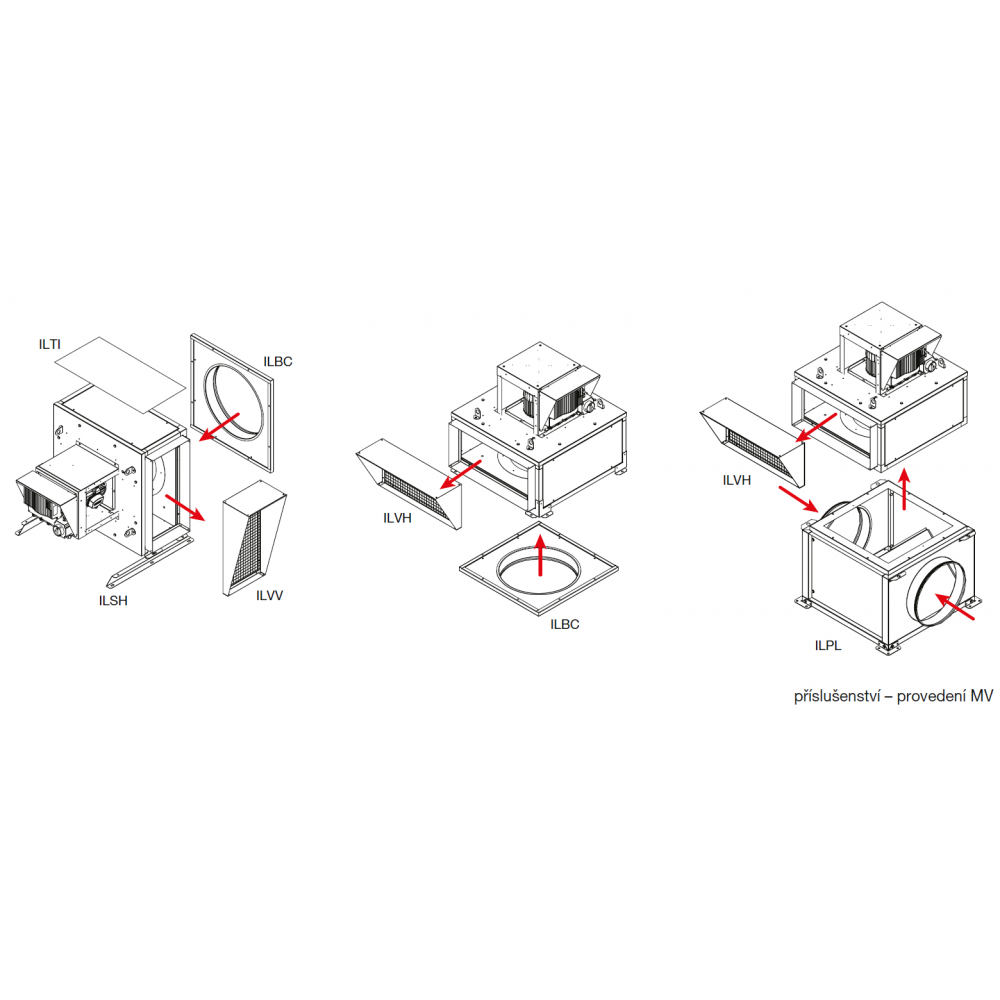

Varianty
• MV standardní provedení
• CC integrované sací plenum
• ILHB/T Ecowatt VAV
• ILHB/T Ecowatt VAV s displejem
• ILHB/T Ecowatt COP
• ILHB/T Ecowatt COP s displejem
• ILHB/T Ecowatt CAV s displejem
Pokyny
Ventilátory jsou vzhledem k vyšší pracovní teplotě (120 °C) a výkonnové charakteristice vhodné pro náročnější aplikace (profesionální kuchyně, průmysl). Pokud je ventilátor provozován v režimu odvod tepla a kouře je regulace otaček nepřípustná a bezpečnostní ochrany např. termokontakty musí být vyřazeny.

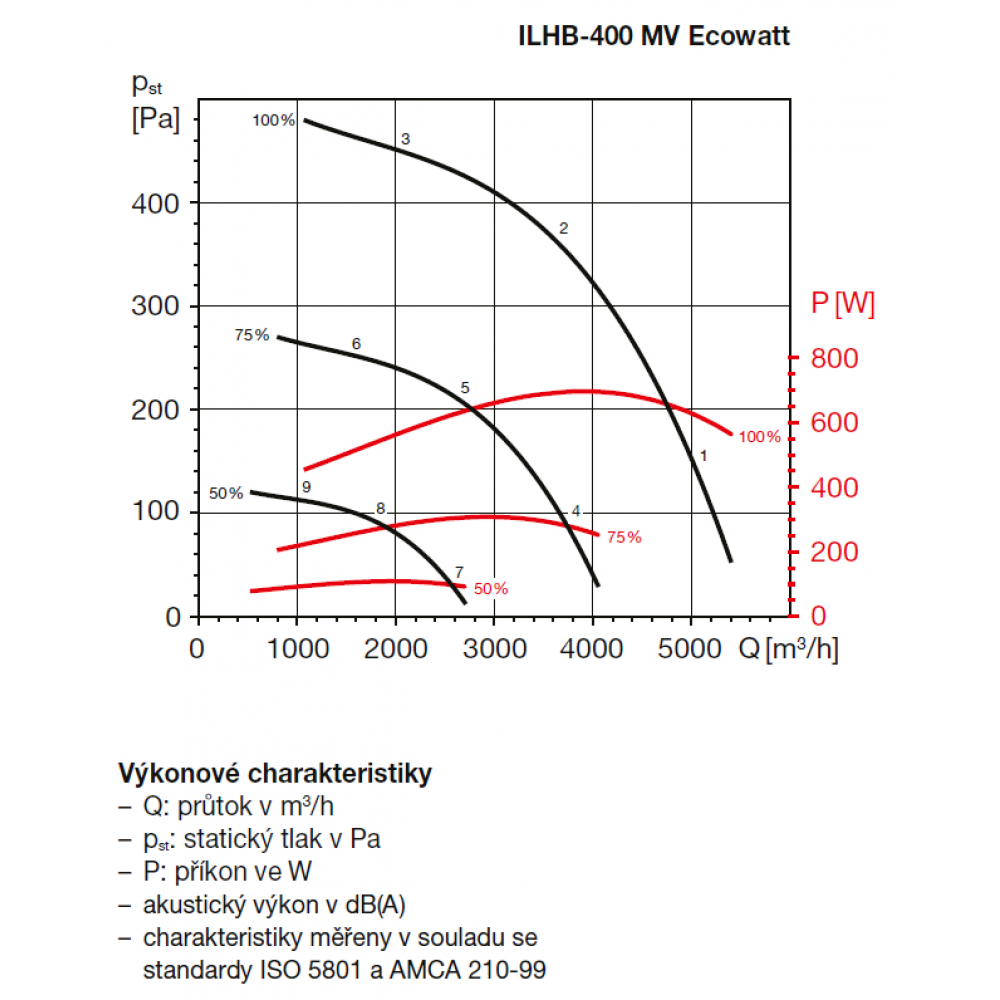

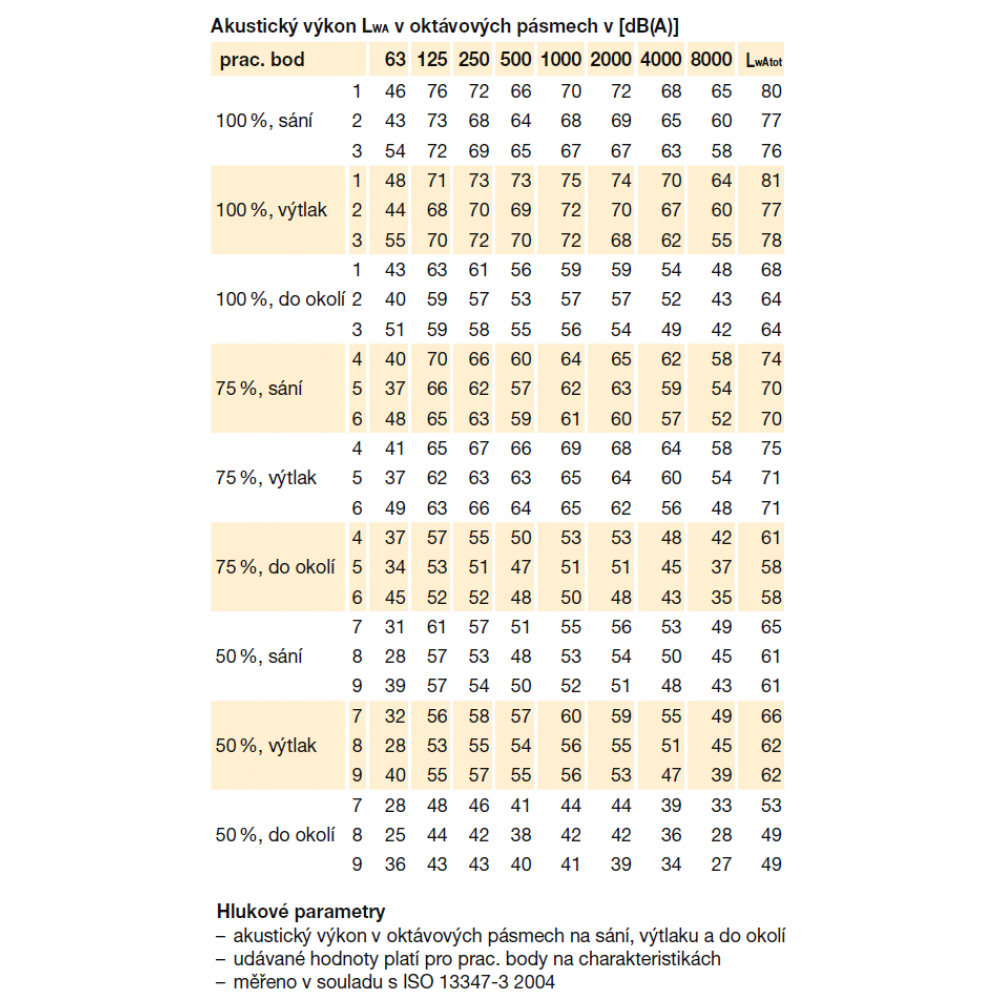

Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Požární odolnost | F400 (120) |
| Montáž | potrubní |
| Hmotnost [kg] | 55,00 kg |
| Připojení | |

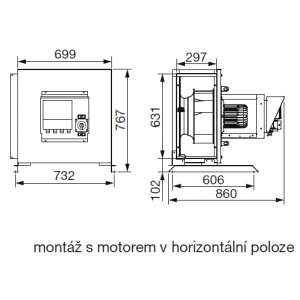

| Rozměry hrdla na sání [mm] | 631 mm - 297 mm |
| Rozměry hrdla na výtlaku [mm] | 631 mm - 297 mm |
| Elektrické parametry | |
| Napájení [V] | 230 V |
| Krytí | IP55 |
| Typ motoru | EC |
| Maximální příkon [W] | 720 W |
| Maximální proud [A] | 3,10 A |
| Vybavení | |
| Kuličková ložiska | Ano |
| Kuličková ložiska | Ne |
| Zpětná klapka | Ne |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ne |
| Regulovatelnost | Ano |
| Filtr částic | Ne |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Zvuková izolace | Ne |
| Další | |
| Maximální teplota vzdušniny [°C] | 120 °C |
| Maximální otáčky [min⁻¹] | 1 500 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
