EF 9A axiální potrubní ventilátory s pohonem na řemen

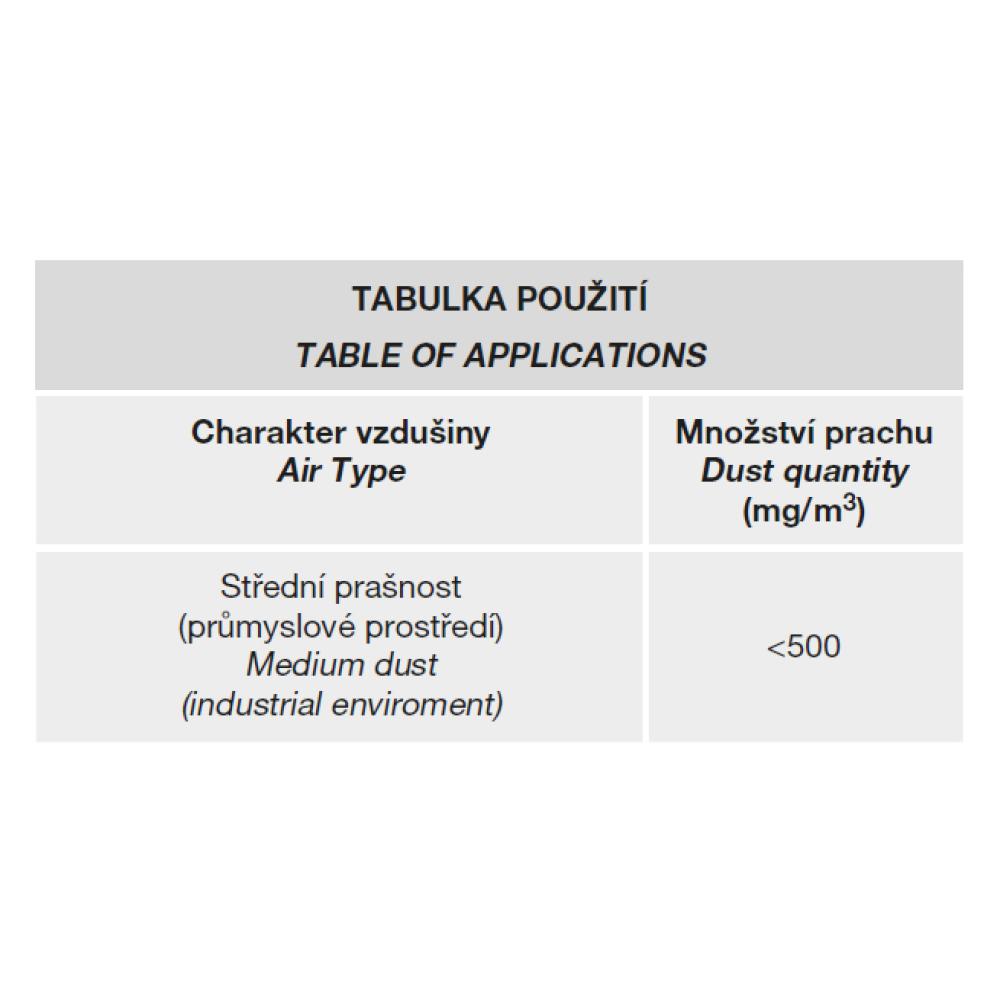

Potrubní axiální ventilátory pro středně prašné průmyslové prostředí.

Více informací

Cena na dotaz

dostupnost: na dotaz [23.2.2026, 00:00] Aktualizovat

Přidat do projektu

Zboží nelze objednat přes internet.
Kontaktujte specialisty z obchodního oddělení
nebo navštivte naše pobočky.

Přidat do projektu

Vložit do on-line návrhového programu

Návrh v Easyventu

Kód produktu:

Výrobce: Ferrari Ventilatori Industriali S.p.A. Více informacíMéně informací

Ferrari Ventilatori Industriali S.p.A.
Via Marchetti, 28
36071 Arzignano
Vicenza - Italy
info[zav]ferrariventilatori[teč]com
www.ferrariventilatori.com

Popis produktu

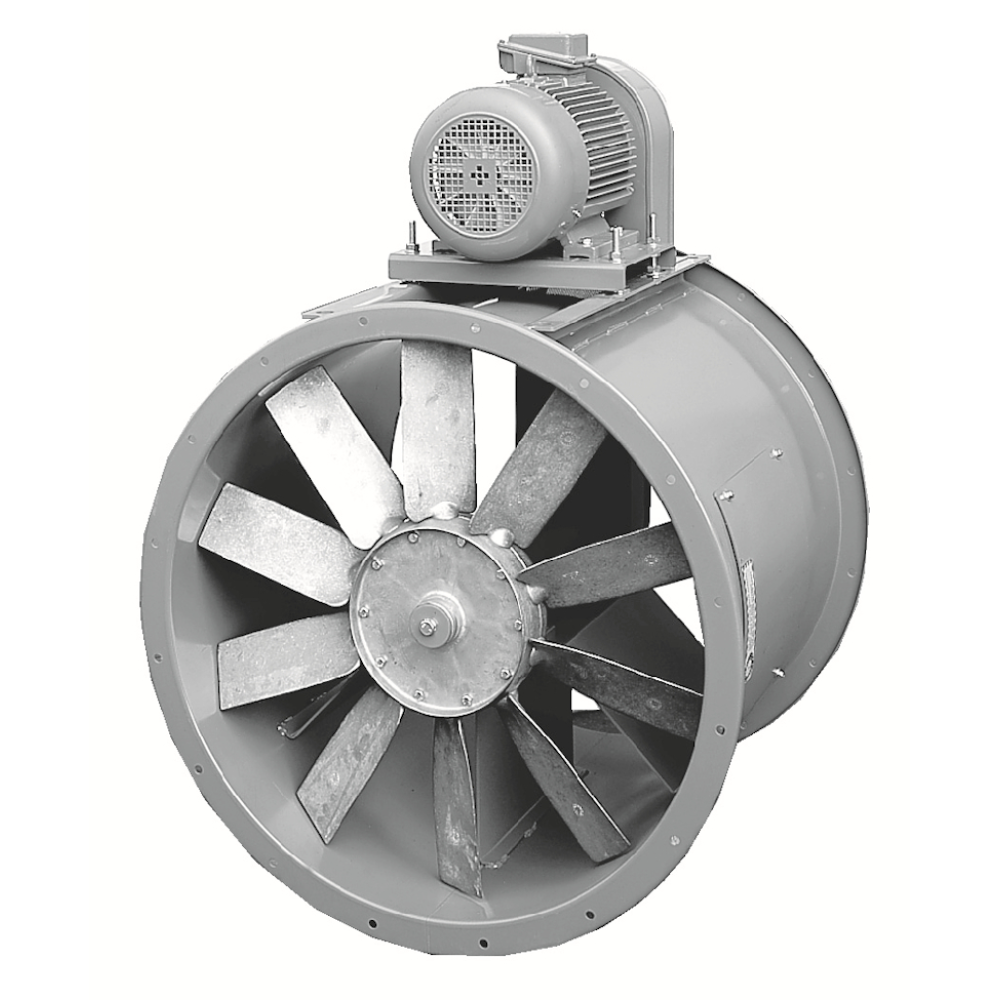

Potrubní axiální ventilátor s motorem na řemen umístěným mimo skříň ventilátoru. Skříň ventilátoru je vyrobena z robustní svařované oceli Fe 360 B s dvěma přírubami a revizním otvorem. Oběžné kolo s nastavitelným úhlem lopatek je vyrobeno z hliníkové slitiny a je dynamicky vyvážené. Řemen s řemenicí jsou chráněny krytem. Ocel je chráněna kataforezním základním nátěrem a polyuretanovým lakem. Teplota přepravované vzdušiny od -20 °C do +40 °C.

Montážní sestavy

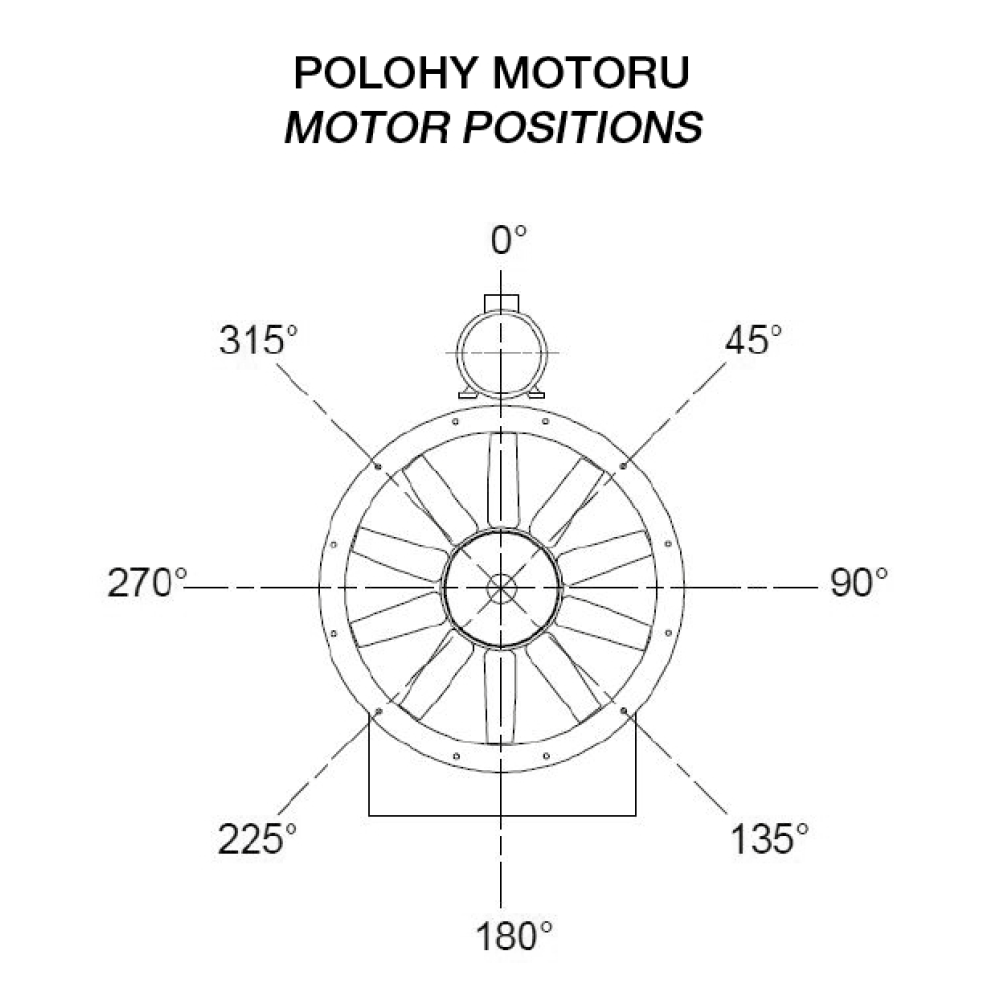

• PROVEDENÍ 9: Pohon na řemen s motorem upevněným na skříni ventilátoru.
• PROVEDENÍ 12: Pohon na řemen s ventilátorem a motorem upevněným na základovém rámu. Dostupné pouze pro verzi s ocelovým nábojem.

Motory

Třífázové 230/400 V, 50 Hz

Další vlastnosti

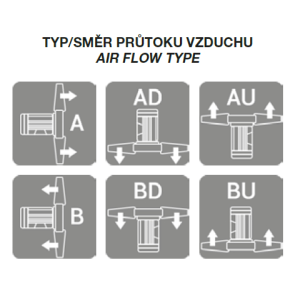

• směr proudění vzduchu od motoru k oběžnému kolu (A), od oběžného kola k motoru (B) na vyžádání
• ventilátory velikostí větších než 1000 jsou standardně žárově pozinkovány
• velikosti 1604 až 2004 mají náboj vyroben z oceli

Celý popis

Parametry

Elektrické parametry
Elektrické krytí
Regulace
Další
Pracovní teplota [°C]	0 °C
Max. statický tlak [Pa]	0 Pa

Bezpečnostní pokyny

Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:

• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru

Ke stažení

Technické listy, návody a prohlášení

Katalogový list .pdf (1.11 MB)

Návod .pdf (4.40 MB)

Přehledový leták - průmyslové ventilátory Ferrari .pdf (1.12 MB)
