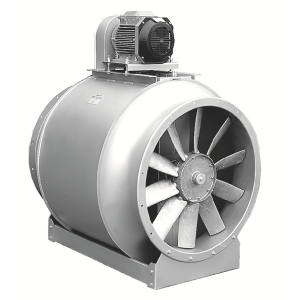

EB 9B axiální potrubní ventilátory s pohonem na řemen

Potrubní axiální ventilátor s motorem na řemen umístěným mimo skříň ventilátoru. Skříň ventilátoru je vyrobena z robustní svařované žárově pozinkované oceli Fe 360 B s dvěma přírubami a revizním otvorem. Oběžné kolo s nastavitelným úhlem lopatek je vyrobeno z hliníkové slitiny a je dynamicky vyvážené. Motor je umístěn mimo proud vzdušiny, řemen s řemenicí jsou chráněny krytem. Ocel je chráněna kataforezním základním nátěrem a polyuretanovým lakem. Teplota přepravované vzdušiny od
-20 °C do +180 °C.

Montážní sestavy

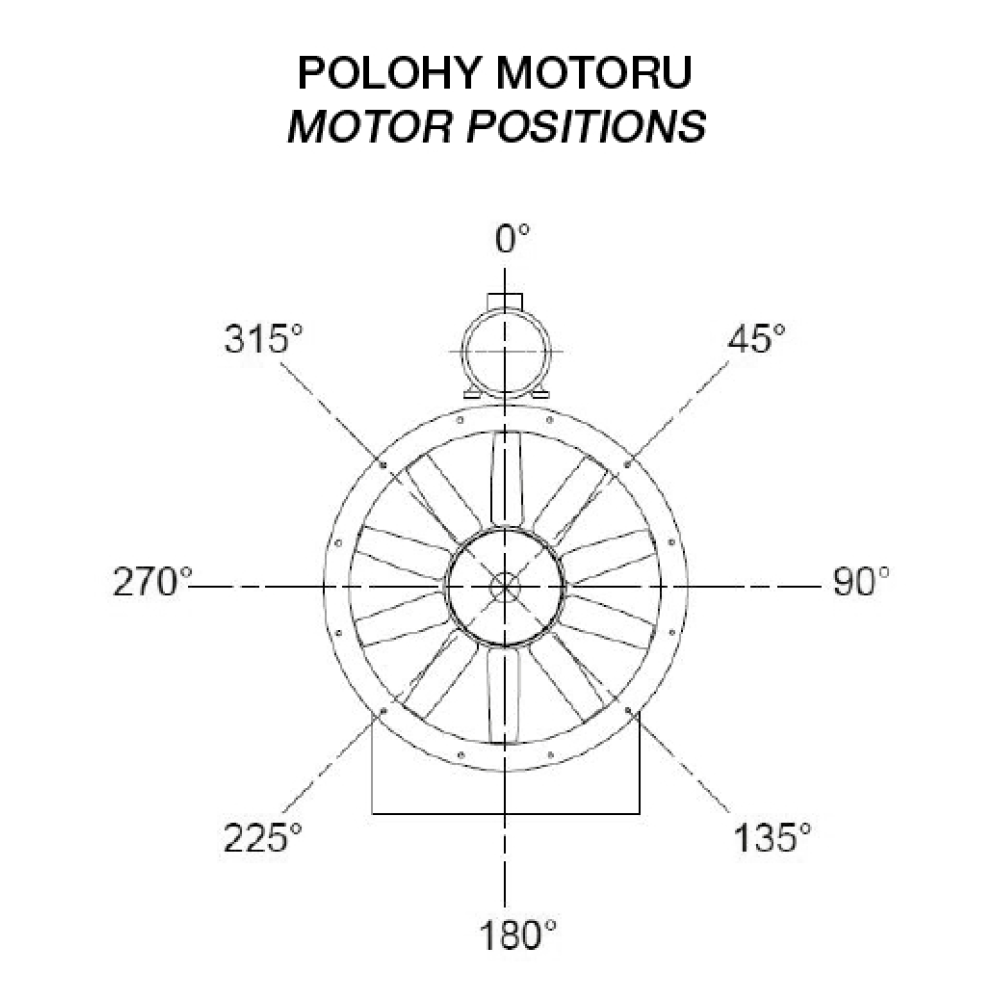

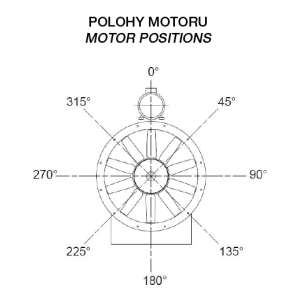

• PROVEDENÍ 9: Pohon na řemen s motorem upevněným na skříni ventilátoru.
• PROVEDENÍ 12: Pohon na řemen s ventilátorem a motorem upevněným na základovém rámu. Dostupné pouze pro verzi s ocelovým nábojem.

Motory

Třífázové 230/400 V, 50 Hz.

Další vlastnosti

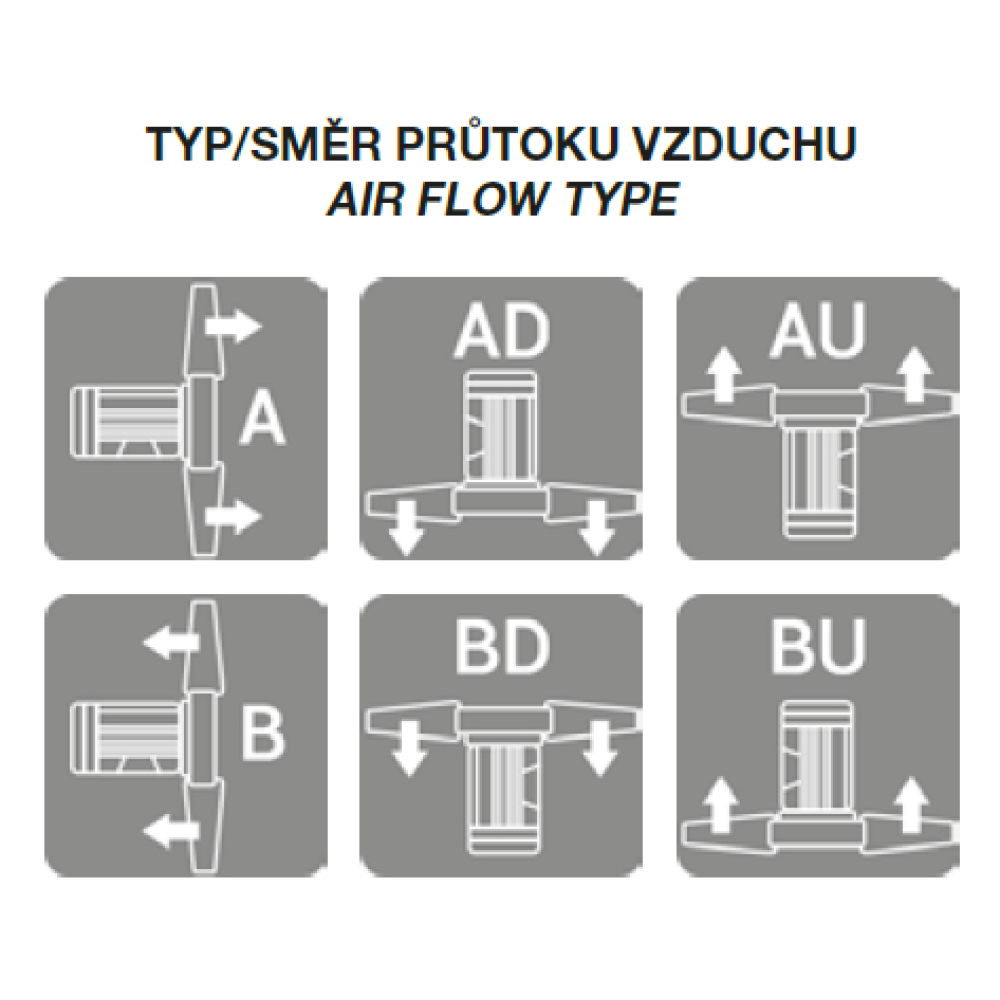

• směr proudění vzduchu od oběžného kola k motoru (B), od motoru k oběžnému kolu (A) na vyžádání
• ventilátory velikostí větších než 1000 jsou standardně žárově pozinkovány
• velikosti 1604 a 1804 mají náboj vyroben z oceli

Na vyžádání

• provedení pro trvalý provoz z oceli Fe 360 B se speciální teplotní odolností až 300 ºC
• provedení z Corten oceli pro teplotní odolnost nad 300 ºC
• provedení z nerez oceli INOX AISI 304–316
• speciální uzavřené provedení pro zakázkové aplikace

ATEX provedení

Na vyžádání možnost dodání v nevýbušném provedení podle směrnice ATEX pro třífázové motory a pro okolní atmosférické podmínky definované normou EN 14986. Rozsah teplot -20 °C až +60 °C, absolutní tlak 0,8 až 1,1 bar.
• Plyn
Ex 2G IIB T2-T3, motor ExdIIB nebo ExeII
Ex 2G IIB+H2 T2-T3, motor ExdIIC
Ex 3G IIB T2-T3, motor ExnA (pouze pro zónu 3G)
Ex 3G IIB+H2 T2-T3, motor ExnA (pouze pro zónu 3G)
• Nevodivý prach
Ex 2D IIIB T195°C-T295°C
Ex 3D IIIB T195°C-T295°C
• Vodivý prach (povinný motor IP65)
Ex 2D IIIC T195°C-T295°C
Ex 3D IIIC T195°C-T295°C
