Popis produktu
Skříň
je z nárazuvzdorného plastu, barva je bílá. Skříň je určena k montáži na stěnu. Ventilátory mohou obsahovat zpětnou klapku, jejíž řešení je patentováno.
Oběžné kolo
je axiální, vyrobené z kvalitního nárazuvzdorného plastu.
Motor
je asynchronní s kotvou nakrátko a stíněným pólem. Motor je vybaven ochranou proti přehřátí. Maximální provozní teplota okolí je 40 ˚C. Motor má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IPX4, třída izolace II.

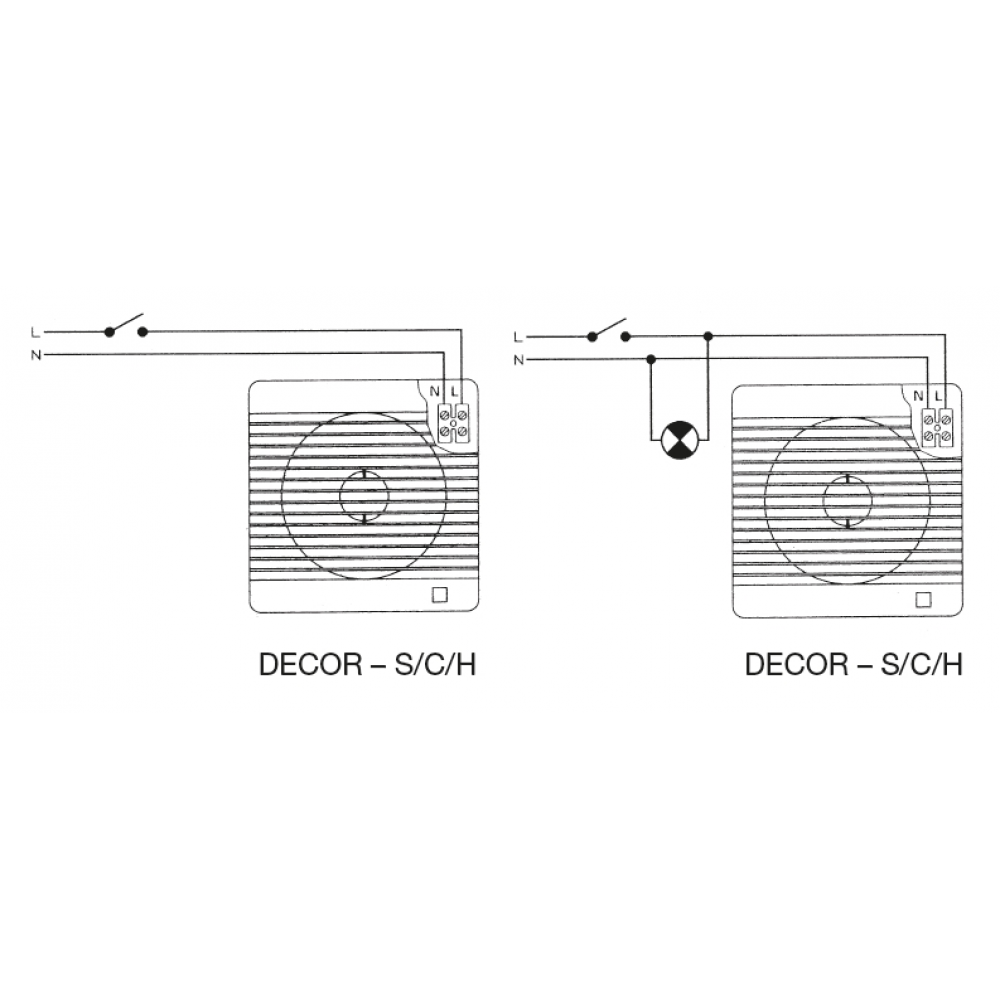

Svorkovnice
je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou.
Regulace otáček
se provádí regulátory změnou napětí.
Hluk
emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m ve volném akustickém poli.
Montáž
horizontálně i vertikálně bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.
Varianty
S – základní provedení
Z – kuličková ložiska
C – zpětná klapka
R – nastavitelný doběh 1–30 minut
H – s hygrostatem, nastavitelný doběh 2–20 minut
Pokyny
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Variantu R je možné spouštět tlačítkem.
Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | axiální |
| Montáž | Nástěnná i stropní |
| Hmotnost [kg] | 1,44 kg |
| Připojení | |
| Průměr připojovacího potrubí [mm] | 150 mm |
| Elektrické parametry | |
| Napájení [V] | 230 V |
| Krytí | IPX4 |
| Typ motoru | AC |
| Maximální výkon [W] | 23 W |
| Vybavení | |
| Kuličková ložiska | Ano |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ano |
| Regulovatelnost | Ne |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Další | |
| Maximální teplota vzdušniny [°C] | 40 °C |
| Maximální otáčky [min⁻¹] | 2 240 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
