Popis produktu
Skříň
ventilátoru je z ocelového, galvanicky pozinkovaného plechu a je opatřena hrdly pro upevnění do čtyřhranného potrubí. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu tl. 7 mm. Na skříni je revizní víko, po jehož demontáži je přístupný ventilátor a motor. Pohon ventilátoru je řemenem.
Oběžné kolo
ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu a je staticky a dynamicky vyváženo.
Motor
je asynchronní s kotvou nakrátko. Motory ventilátorů CVTT jsou 3-fázové pro napětí 230/400 V nebo 3-fázové pro napětí 400 V. Motory jsou s izolací třídy F a pracovní teplotou -20 až +40 ˚C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.
Svorkovnice
je standardně umístěna na kostře motoru a je přístupná po sejmutí revizních vík ventilátoru.
Montáž
Ventilátor lze montovat pouze v poloze uvedené na rozměrovém schématu. Volit je možné směr výtlaku vodorovně nebo nahoru a servisní stranu, tj. řemen umístěný vpravo nebo vlevo při pohledu ze strany výtlaku.
Regulace otáček
je u všech velikostí možná pouze frekvenčním měničem.
Směr otáčení
je označen na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází.
Příslušenství VZT
Ppříslušenství montované na sání se označuje kódem IN, na výtlak kódem OUT.
Pokyny
Ventilátory určené pro obecné vzduchotechnické aplikace a vzhledem ke krytí IP55 a možnosti venkovní instalace jsou vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. S výhodou lze použít v kombinaci s rekuperačními výměníky tepla.

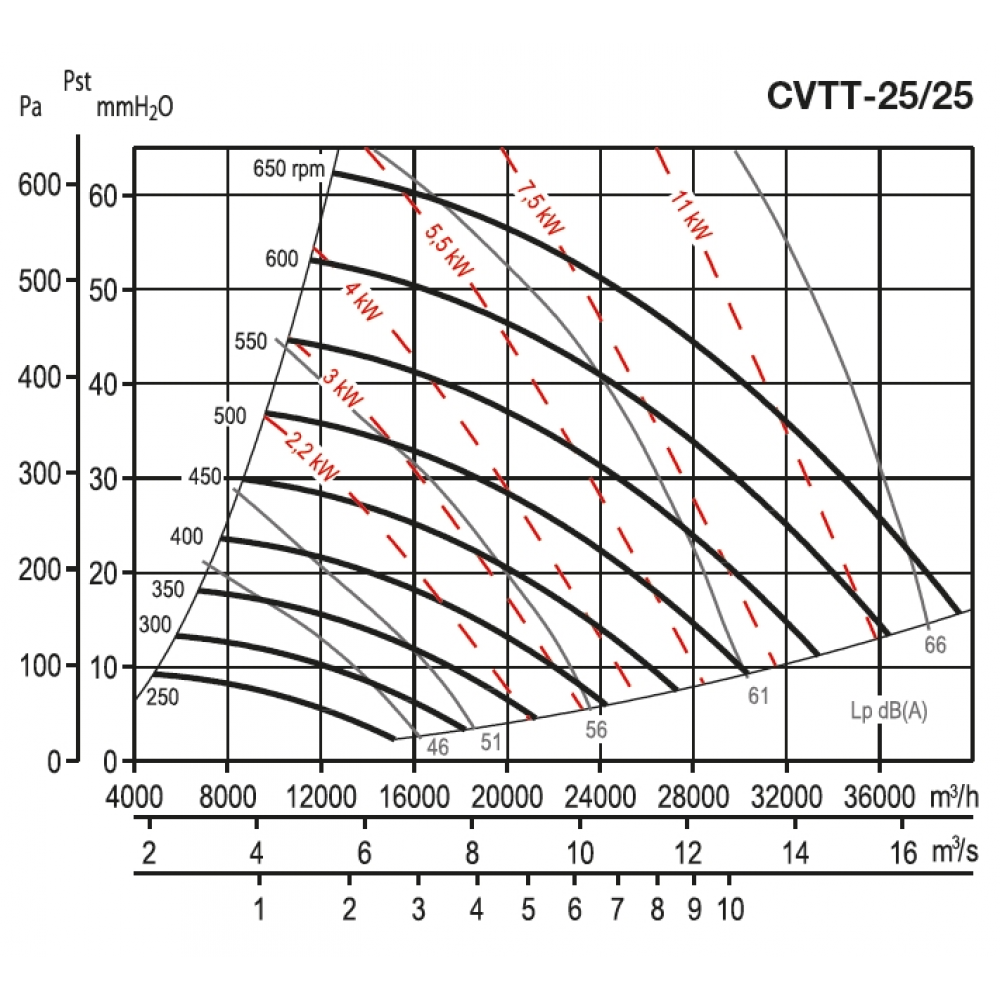

Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Montáž | potrubní |
| Hmotnost [kg] | 350,00 kg |
| Připojení | |
| Rozměry hrdla na sání [mm] | 1 000 mm - 1 000 mm |
| Rozměry hrdla na výtlaku [mm] | 796 mm - 800 mm |
| Elektrické parametry | |
| Napájení [V] | 400 V |
| Krytí | IP55 |
| Typ motoru | AC |
| Maximální výkon [W] | 3 000 W |
| Vybavení | |
| Kuličková ložiska | Ano |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ano |
| Regulovatelnost | Ne |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Další | |
| Maximální teplota vzdušniny [°C] | 40 °C |
| Maximální otáčky [min⁻¹] | 650 min⁻¹ |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
