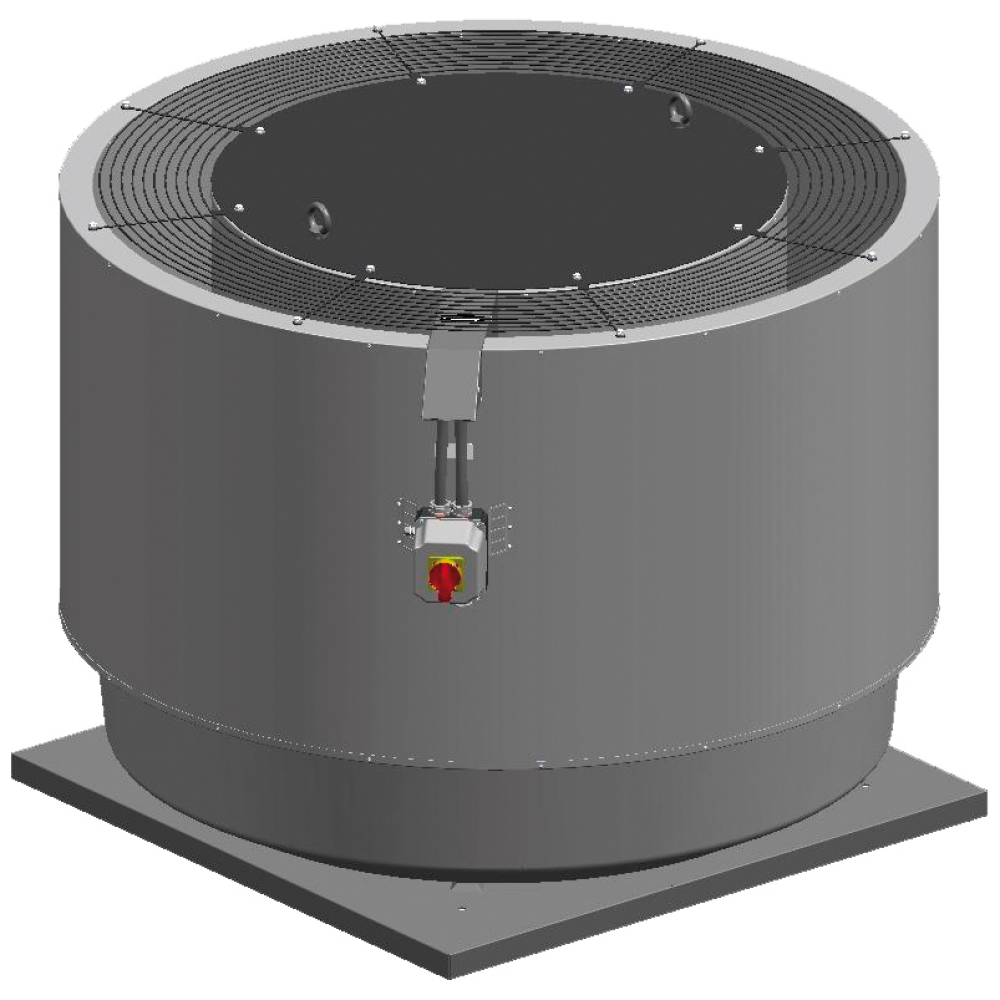

Skříň

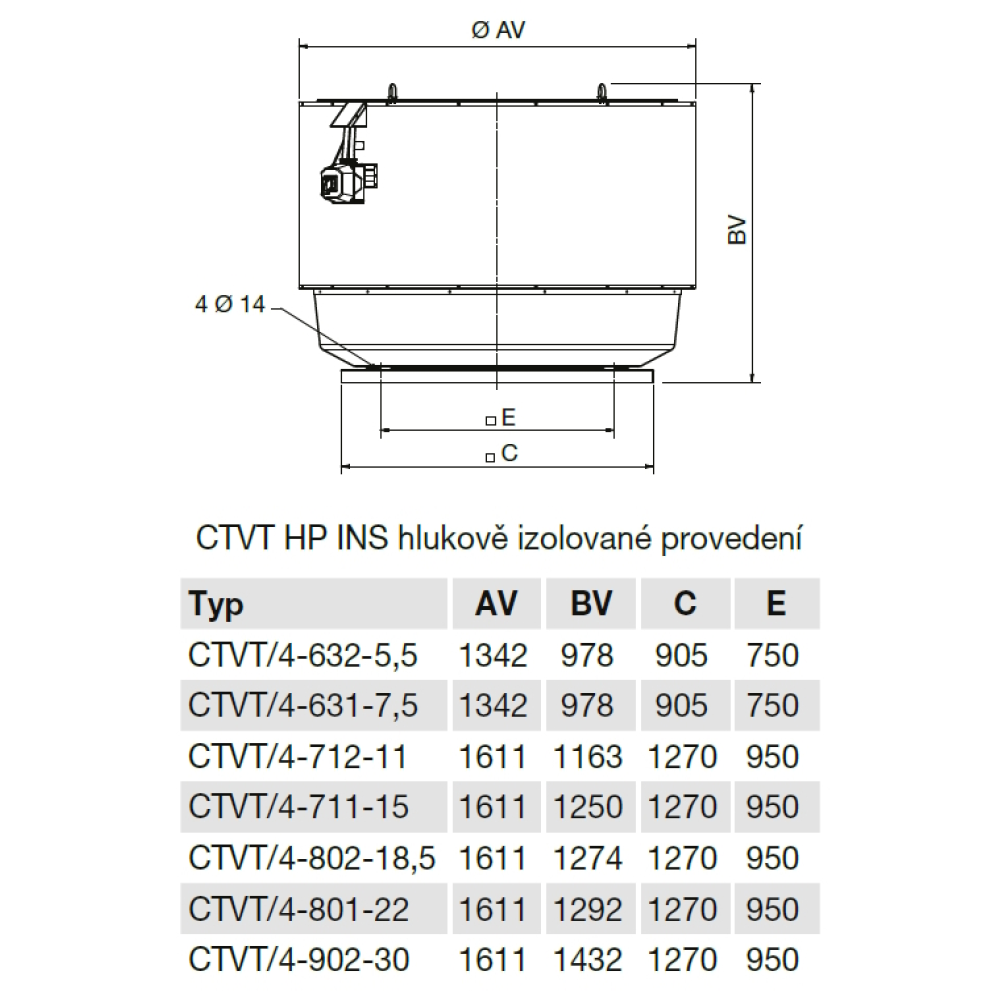

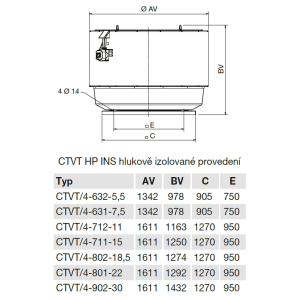

je konstruována pro vertikální výtlak vzdušiny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Skříň ventilátoru je z Al plechu. Speciální, hlukově izolovaná verze (INS) obsahuje integrovaný tlumič hluku umístěný na výtlaku.
Oběžné kolo
ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.
Motor
je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou do +120 ˚C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP55. Standardně s PTC termistorem.
Svorkovnice
s revizním vypínačem je umístěna na skříni ventilátoru. Krytí je IP55.
Regulace otáček
se provádí výhradně frekvenčními měniči (nutné vybavení PTC termistorem). V režimu odvodu tepla a kouře regulace nepřípustná.
Směr otáčení
je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.
Montáž
Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

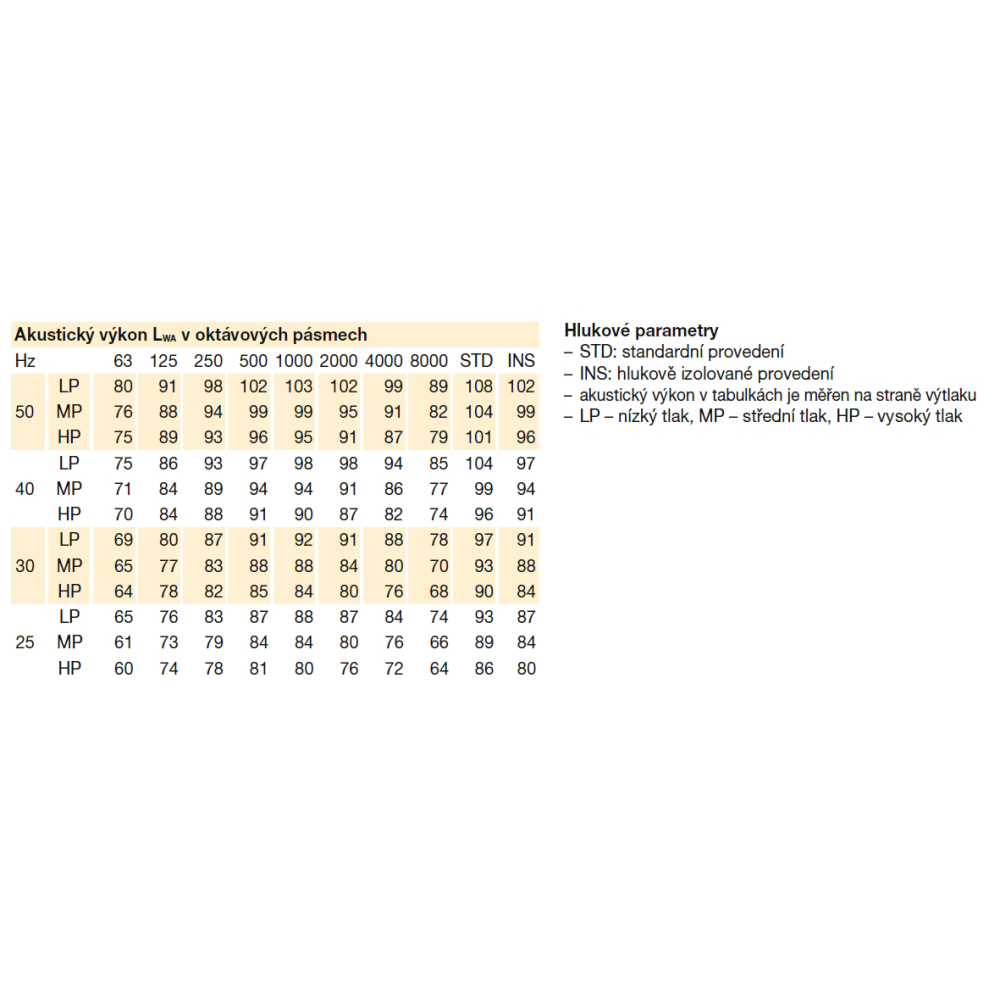

Hluk

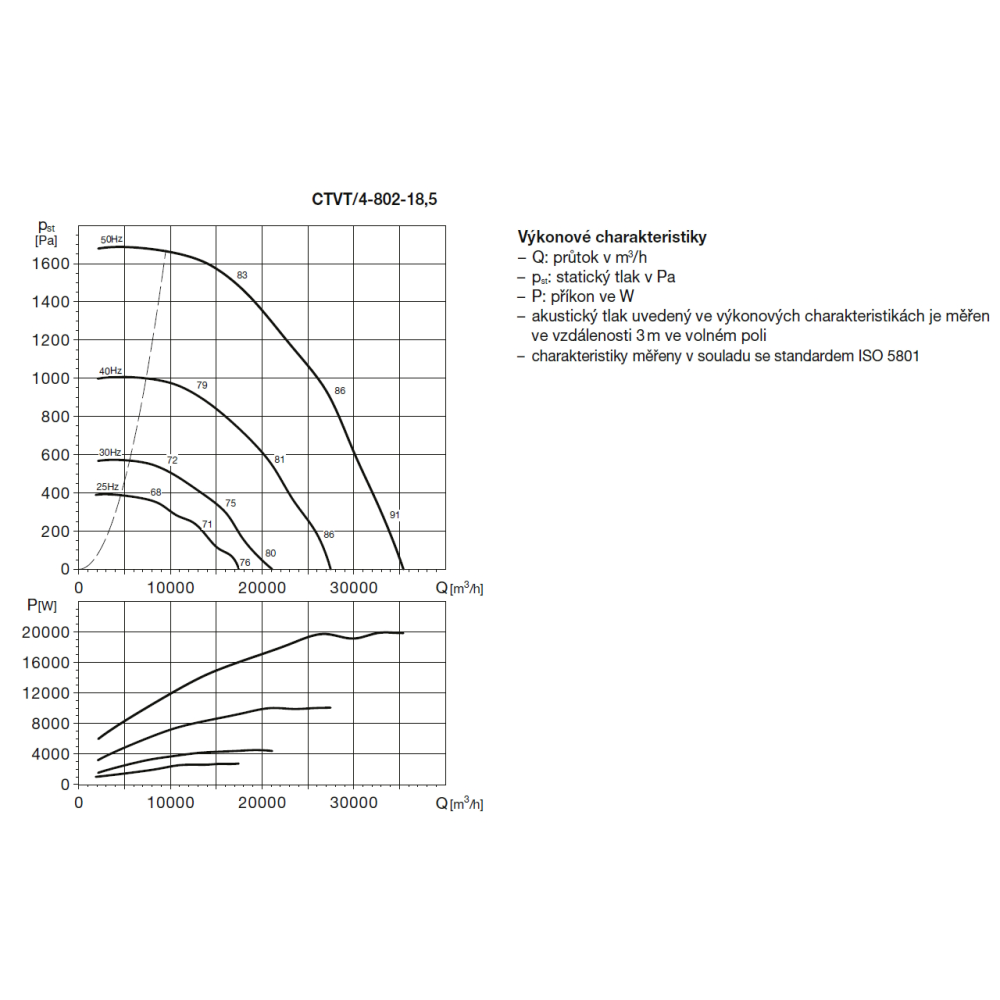

Akustický tlak uvedený v tabulce a ve výkonových charakteristikách vyzářený do okolí je měřen ve vzdálenosti 3 m.

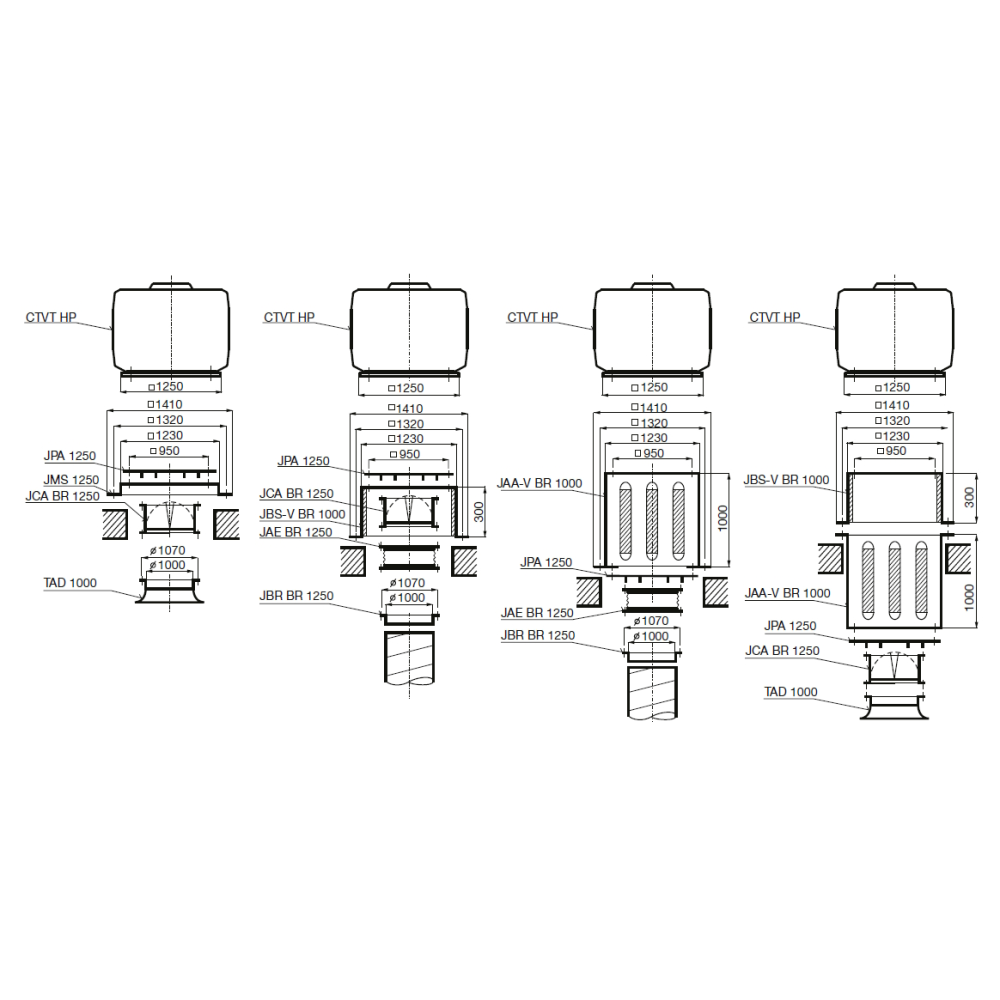

Příslušenství VZT
• JMS BR montážní rám
• JBS BR, JBS-V montážní podstavec
• JAA BR podstavec s tlumičem
• JPA BR adaptér pro připojení přírub
• JCA BR zpětná klapka
• JBR BR volná příruba
• JAE BR pružná spojka
Příslušenství EL
• VFVN frekvenční měniče
• VFKB, VFTM frekvenční měniče
• REB Ecowatt vzdálený potenciometr pro FM
Pokyny
V případě chodu ventilátoru v režimu odvodu tepla a kouře je nutné PTC termistory přemostit.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
