Skříň
je konstruována pro horizontální výfuk vzdušiny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen v proudu vzduchu. Ochranná mřížka proti dotyku.
Oběžné kolo
je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.
Motor
je stejnosměrný, speciální EC, s vnějším rotorem. Motory ventilátorů CRHB jsou 1-fázové pro napětí 230 V, CRHT jsou 3-fázové pro napětí 400 V. Motory jsou sériově vybaveny termopojistkou. Izolace motoru je třídy F. Trvalá pracovní teplota -20 až +40 ˚C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP44/IP54 (3f).
Směr otáčení
je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Regulace ventilátoru neumožňuje změnu směru otáčení.
Svorkovnice
s revizním vypínačem je umístěna na skříni ventilátoru. Krytí je IP55.

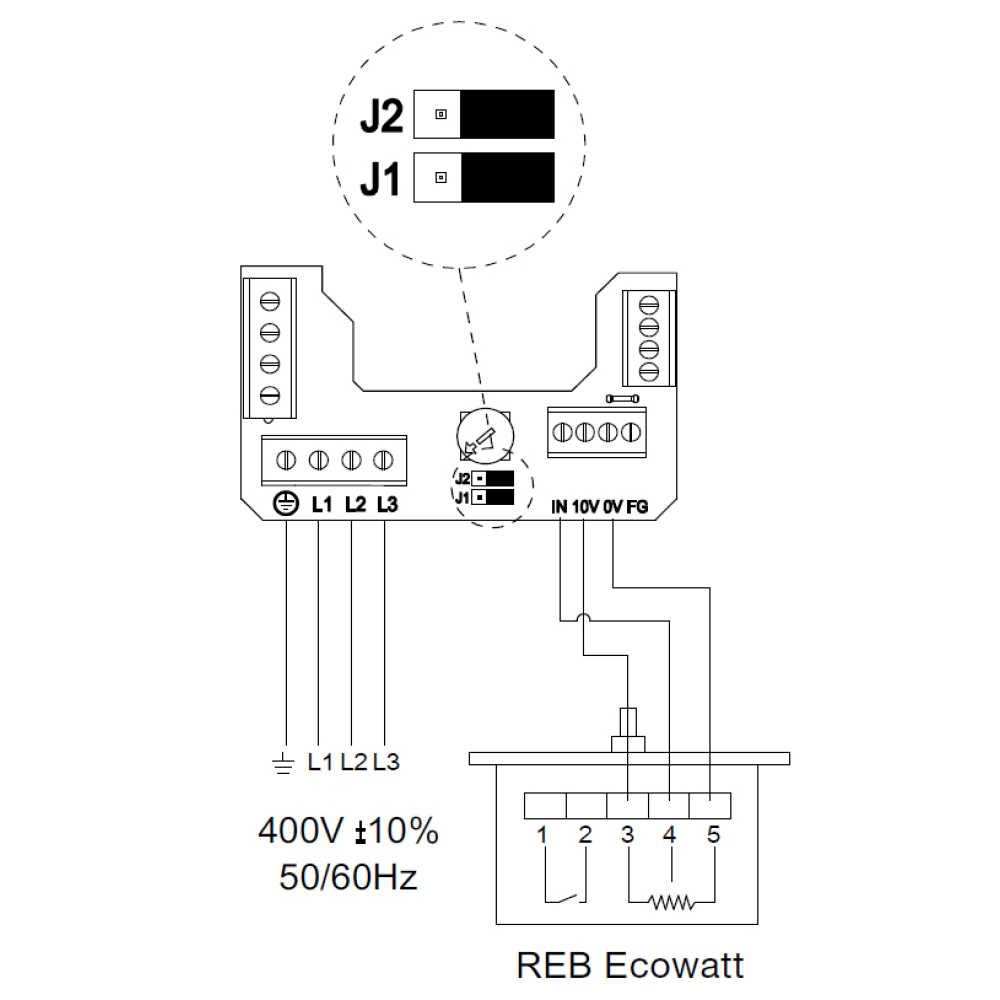

Regulace otáček
se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB Ecowatt. Další možností je ovládání pomocí řídicího signálu 0–10 V od čidla teploty, vlhkosti nebo CO2.
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
