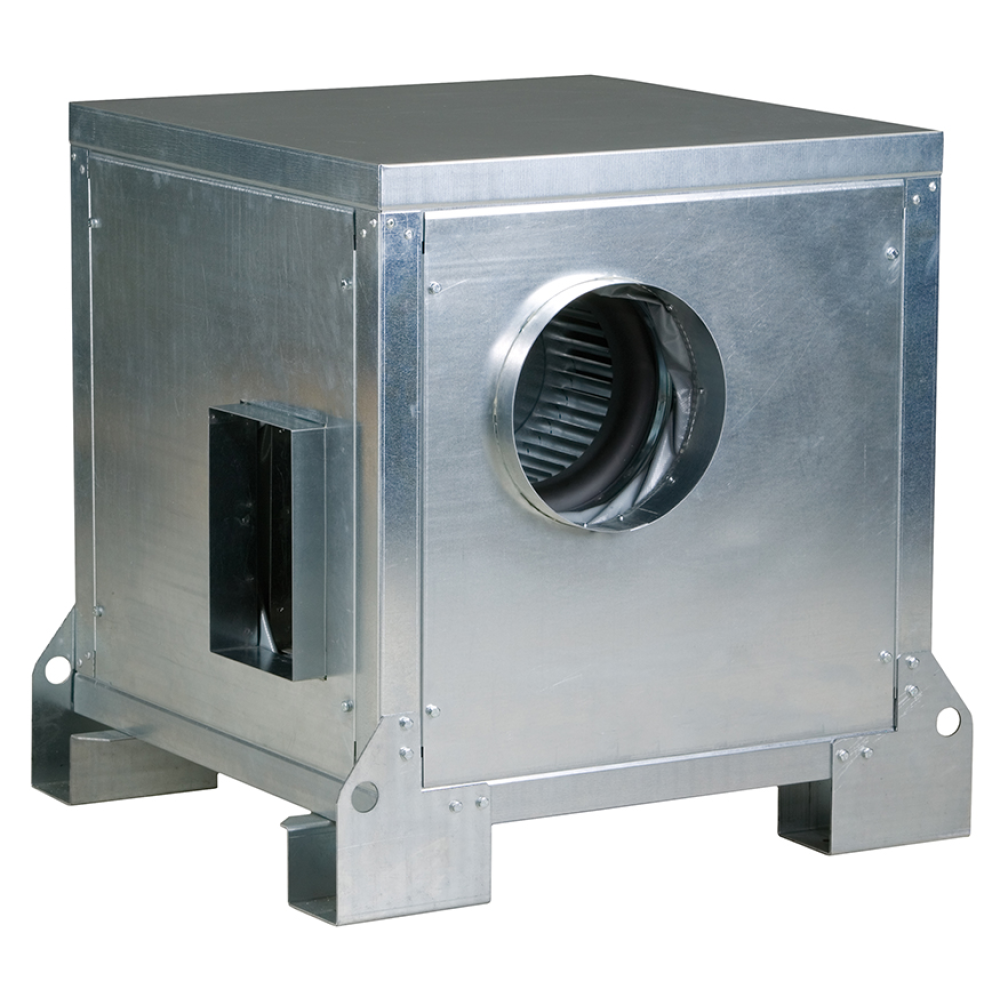

CHMTC/4-400/165-7,5 kW IP55 požární radiální ventilátor

Skříň

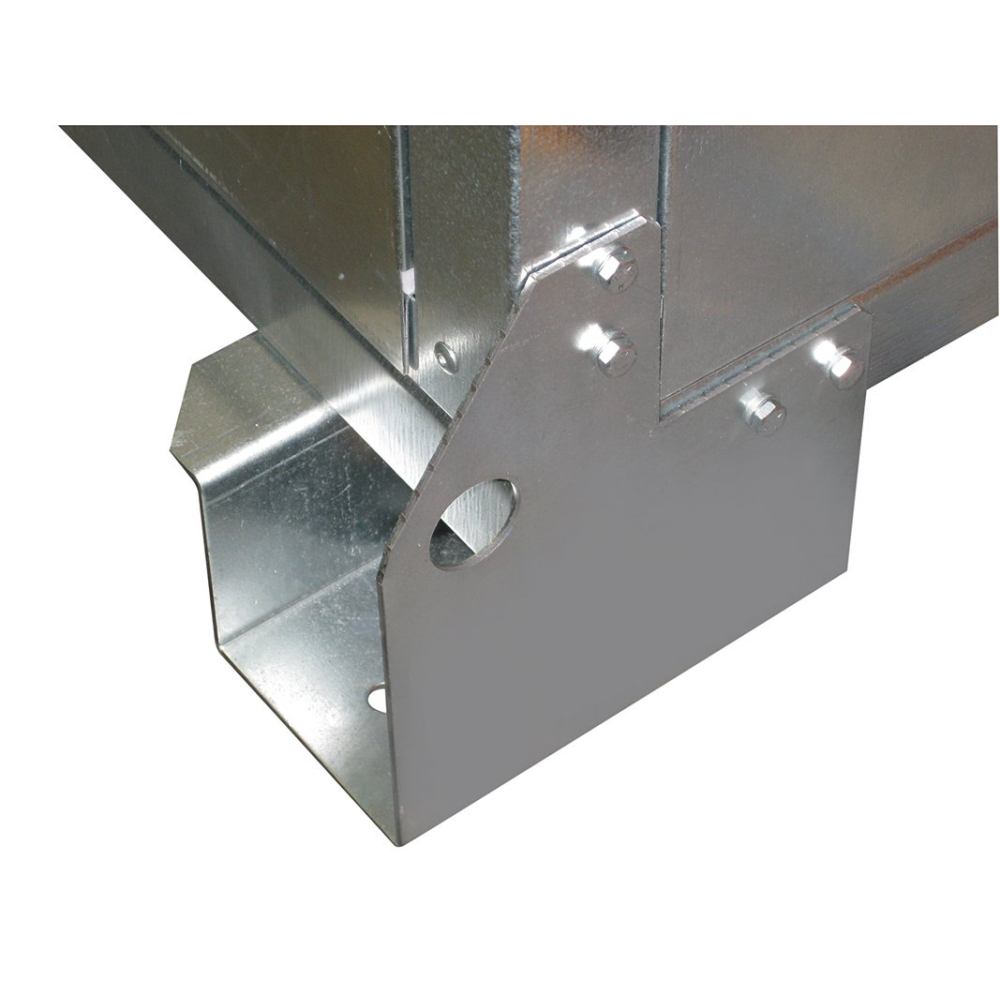

je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena 7 mm vrstvou zvukově izolující pěny. Ve spodní části jsou montážní patky pro uchycení ventilátoru k podlaze nebo stropu. Na skříni jsou kruhová hrdla s pružnou spojkou pro připojení flexibilních hadic nebo kruhového potrubí.

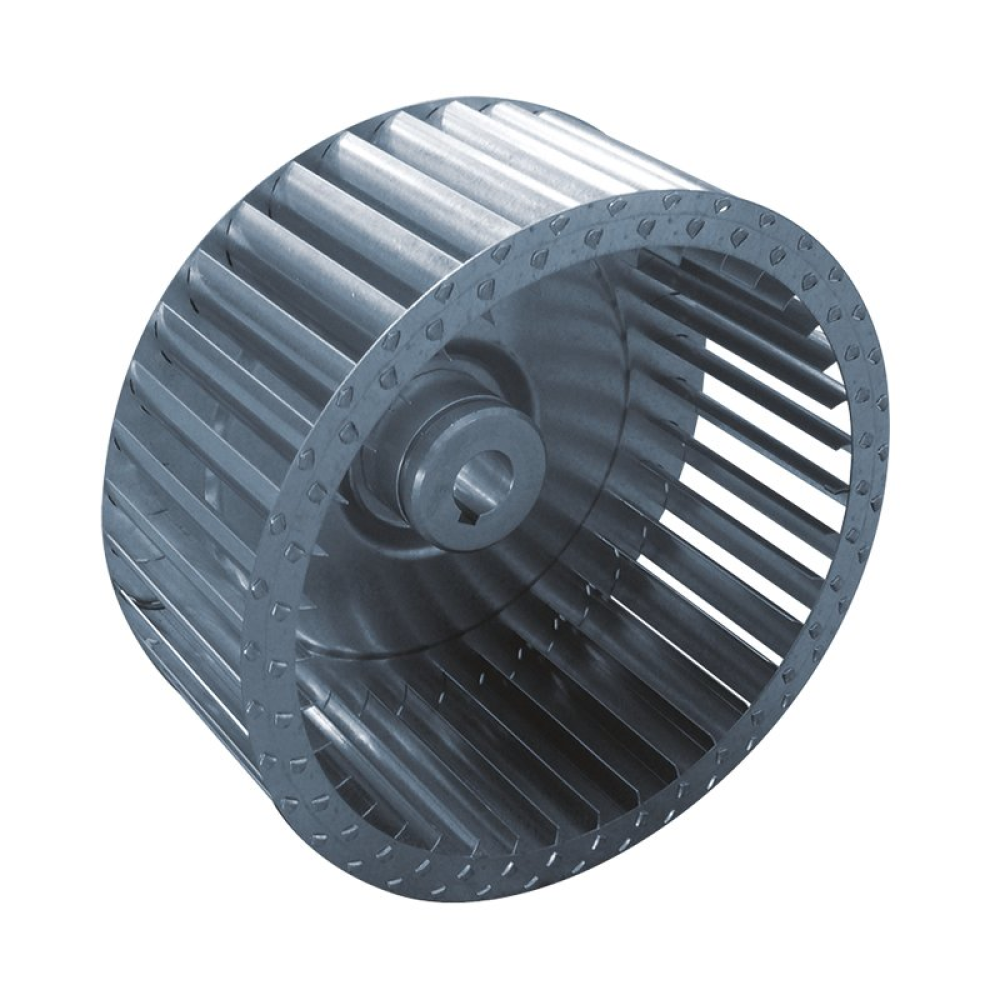

Oběžné kolo

je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo.

Motor

je asynchronní 3-fázový pro napětí 230/400 V nebo 3-fázový pro napětí 400 V, dle výkonu. Ventilátory jsou certifikovány pro případ požáru jednorázově F400 (120). Krytí IP55, třída izolace H. Na speciální objednávku jsou k dispozici i dvourychlostní motory.

Svorkovnice

je umístěna přímo na motoru ventilátoru a je přístupná po sejmutí bočního víka skříně. Průchodka pro kabel je v rámu skříně.

Hluk

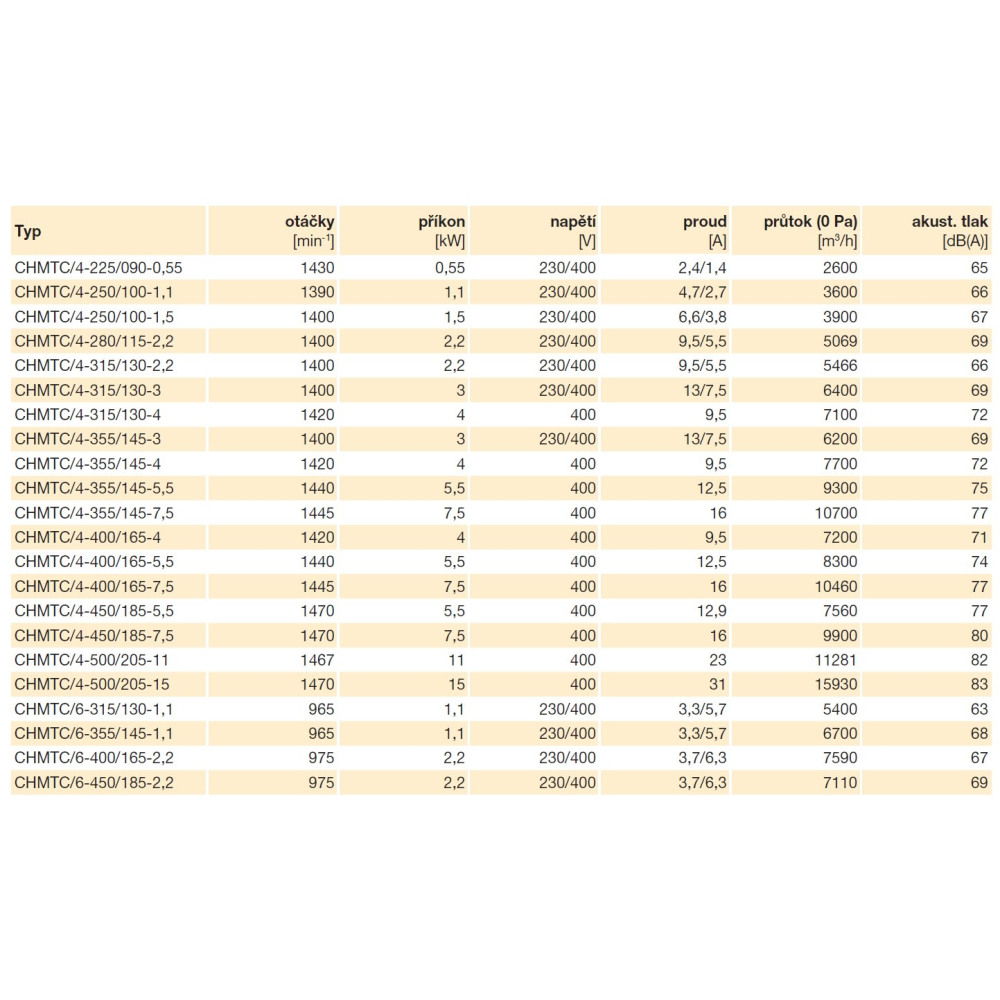

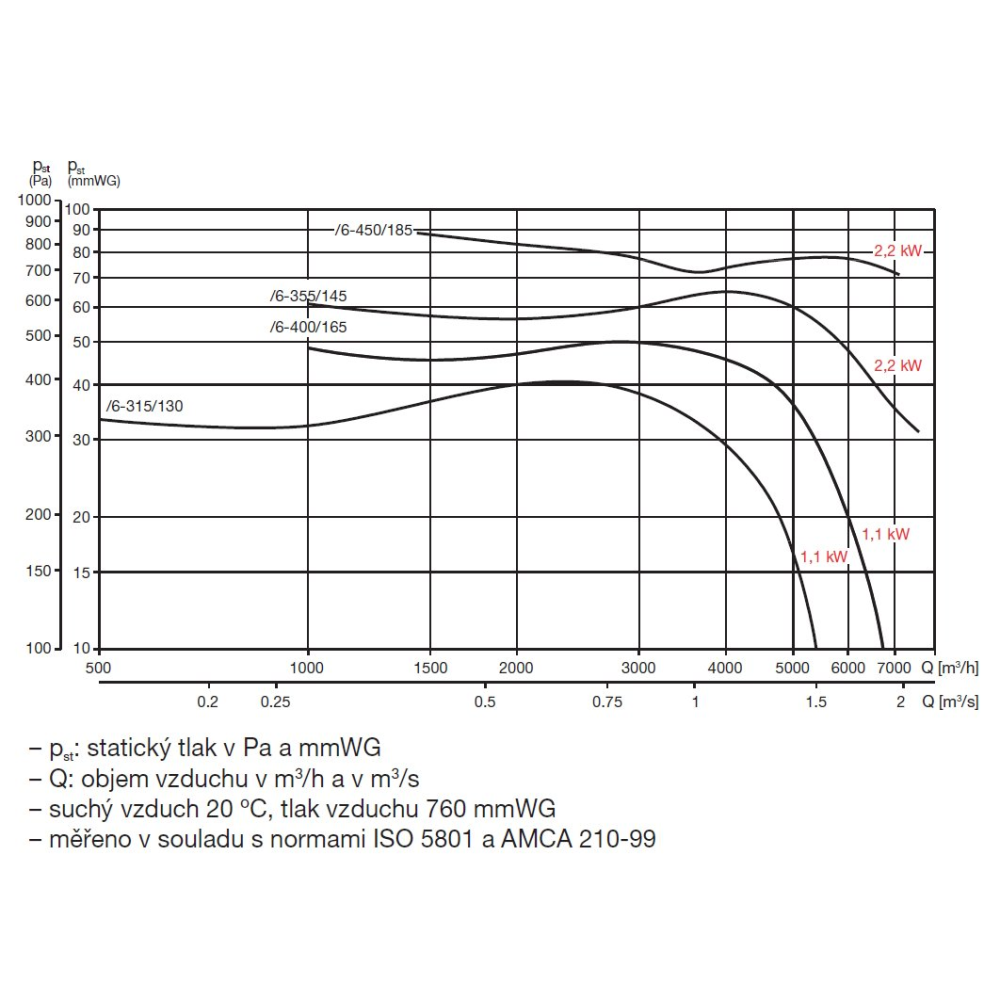

Akustický tlak na straně sání ve volném poli ve vzdálenosti 1,5 m je uveden v tabulce.

Montáž

pomocí montážních patek ve vodorovné poloze na strop nebo na podlahu.

Pokyny

Ventilátory jsou vhodné pro požární větrání garáží, sportovních hal, velkých prodejních ploch atd.
