CHMTC IP55 zvukově izolované požární radiální ventilátory

staticky i dynamicky vyvážené oběžné kolo

Zvukově izolované požární radiální ventilátory vhodné pro požární větrání garáží, sportovních hal a velkých prodejních ploch.

Více informací

Cena na dotaz

dostupnost: na dotaz [18.8.2025, 00:00] Aktualizovat

Přidat do projektu

Zboží nelze objednat přes internet.
Kontaktujte specialisty z obchodního oddělení
nebo navštivte naše pobočky.

Přidat do projektu

Vložit do on-line návrhového programu

Návrh v Easyventu

Kód produktu:

Výrobce: S&P SISTEMAS DE VENTILACIÓN, S.L.U. Více informacíMéně informací

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Popis produktu

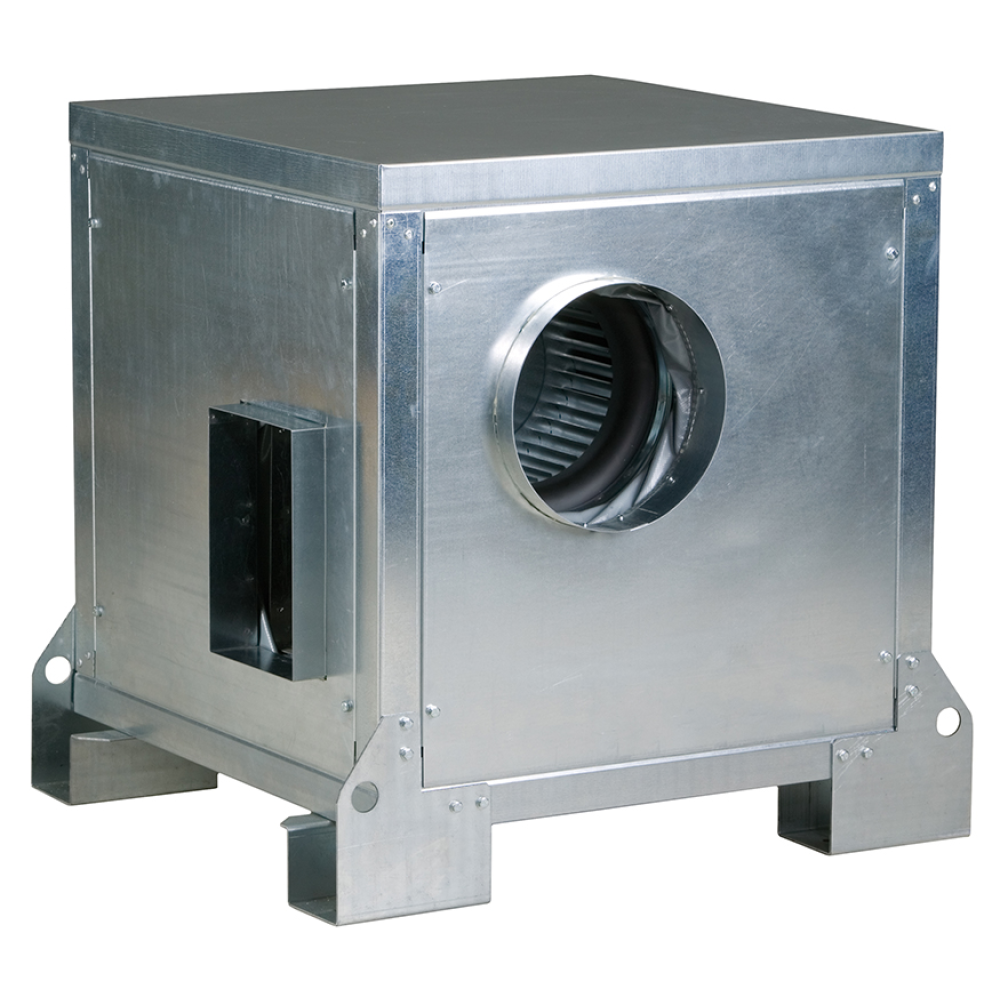

Skříň

je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena 7 mm vrstvou zvukově izolující pěny. Ve spodní části jsou montážní patky pro uchycení ventilátoru k podlaze nebo stropu. Na skříni jsou kruhová hrdla s pružnou spojkou pro připojení flexibilních hadic nebo kruhového potrubí.

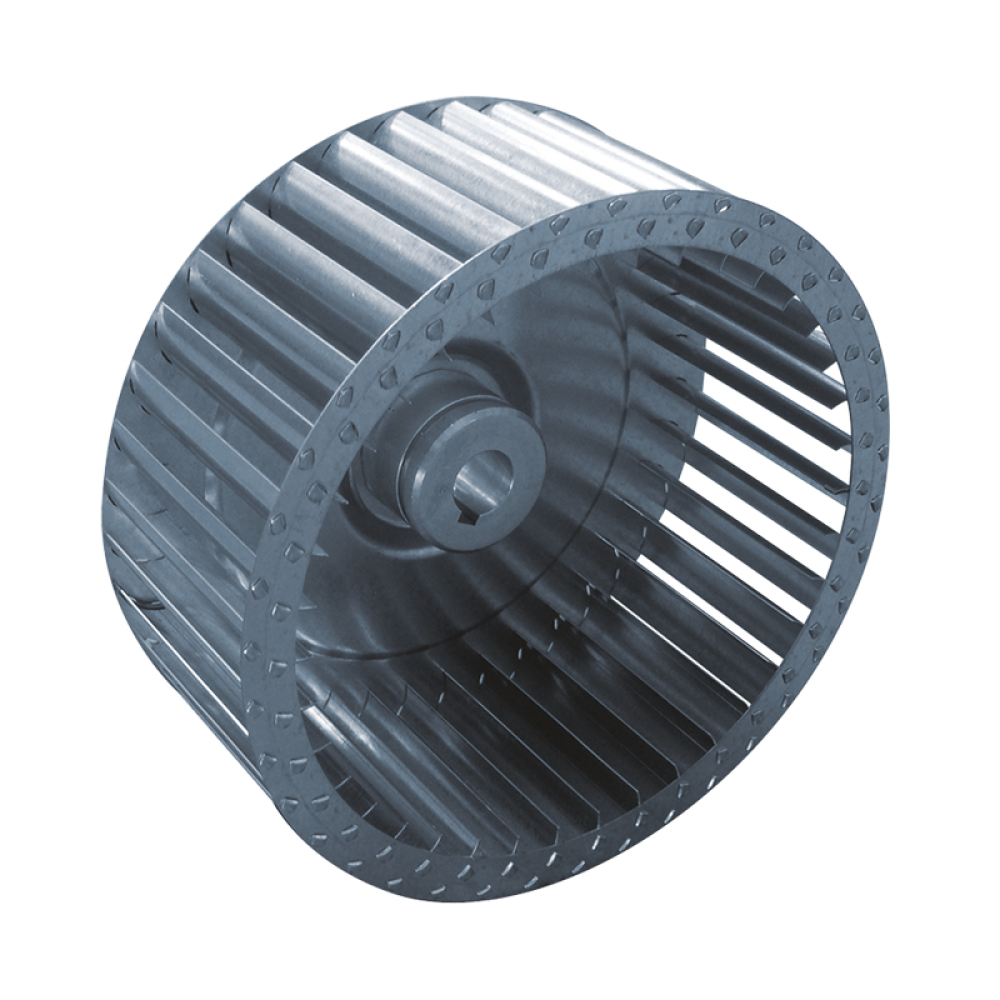

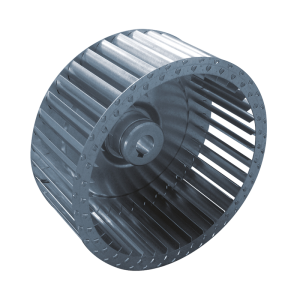

Oběžné kolo

je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo.

Motor

je asynchronní 3-fázový pro napětí 230/400 V nebo 3-fázový pro napětí 400 V, dle výkonu. Ventilátory jsou certifikovány pro případ požáru jednorázově F400 (120). Krytí IP55, třída izolace H. Na speciální objednávku jsou k dispozici i dvourychlostní motory.

Svorkovnice

je umístěna přímo na motoru ventilátoru a je přístupná po sejmutí bočního víka skříně. Průchodka pro kabel je v rámu skříně.

Hluk

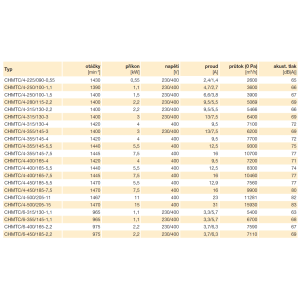

Akustický tlak na straně sání ve volném poli ve vzdálenosti 1,5 m je uveden v tabulce.

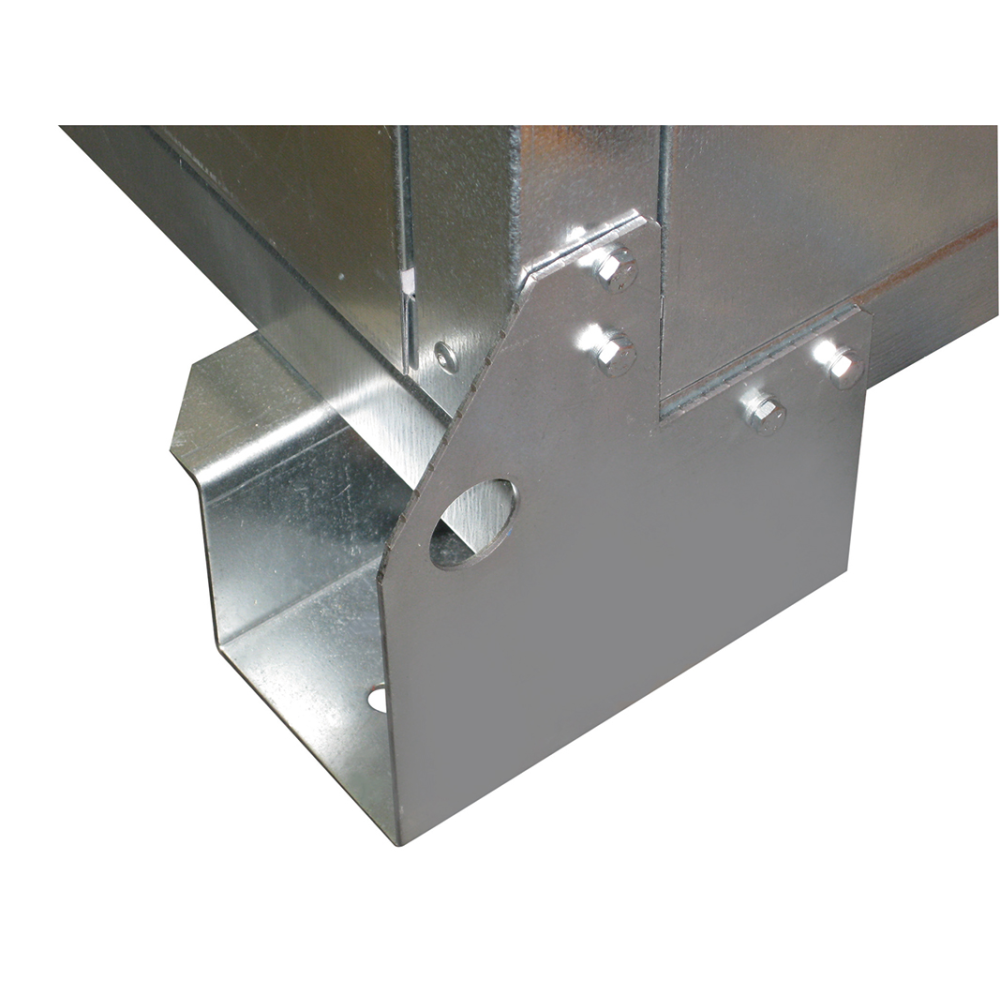

Montáž

pomocí montážních patek ve vodorovné poloze na strop nebo na podlahu.

Pokyny

Ventilátory jsou vhodné pro požární větrání garáží, sportovních hal, velkých prodejních ploch atd.

Celý popis

Bezpečnostní pokyny

Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:

• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
