Popis produktu
Skříň
je z ocelového, galvanicky pozinkovaného plechu. Ventilátor je ve skříni připevněn pomocí odpružených profilů, aby se omezil přenos vibrací. Montážní konzoly pro upevnění ventilátoru ve 4 polohách jsou také z galvanicky pozinkovaného plechu (nejsou součástí dodávky).
Oběžné kolo
je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je z ocelového, galvanicky pozinkovaného plechu a je dynamicky vyváženo dle ISO 1940.
Motor
je asynchronní s vnějším rotorem. Izolace je třídy F, vinutí je vybaveno termopojistkou proti přehřátí. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP44 (typy 7/7 a 7/9), IP55 (typy 9/7–12/12) nebo IP54 (typy 12/12 1100W a 15/15 2200W). Motory jednofázové 230 V/50 Hz nebo třífázové 230/400 V/50 Hz.
Svorkovnice
je upevněna na skříni ventilátoru.
Regulace otáček
jednofázových ventilátorů změnou napětí, u třífázových změnou napětí nebo frekvenčními měniči.
Montáž
ventilátoru v každé poloze osy ventilátoru, s ohledem na životnost ložisek přednostně horizontální montáž.
Pokyny
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, dveřních a vratových clon, případně dalších vzduchotechnických aplikací. Informujte se na dodací podmínky a termíny dodávek.

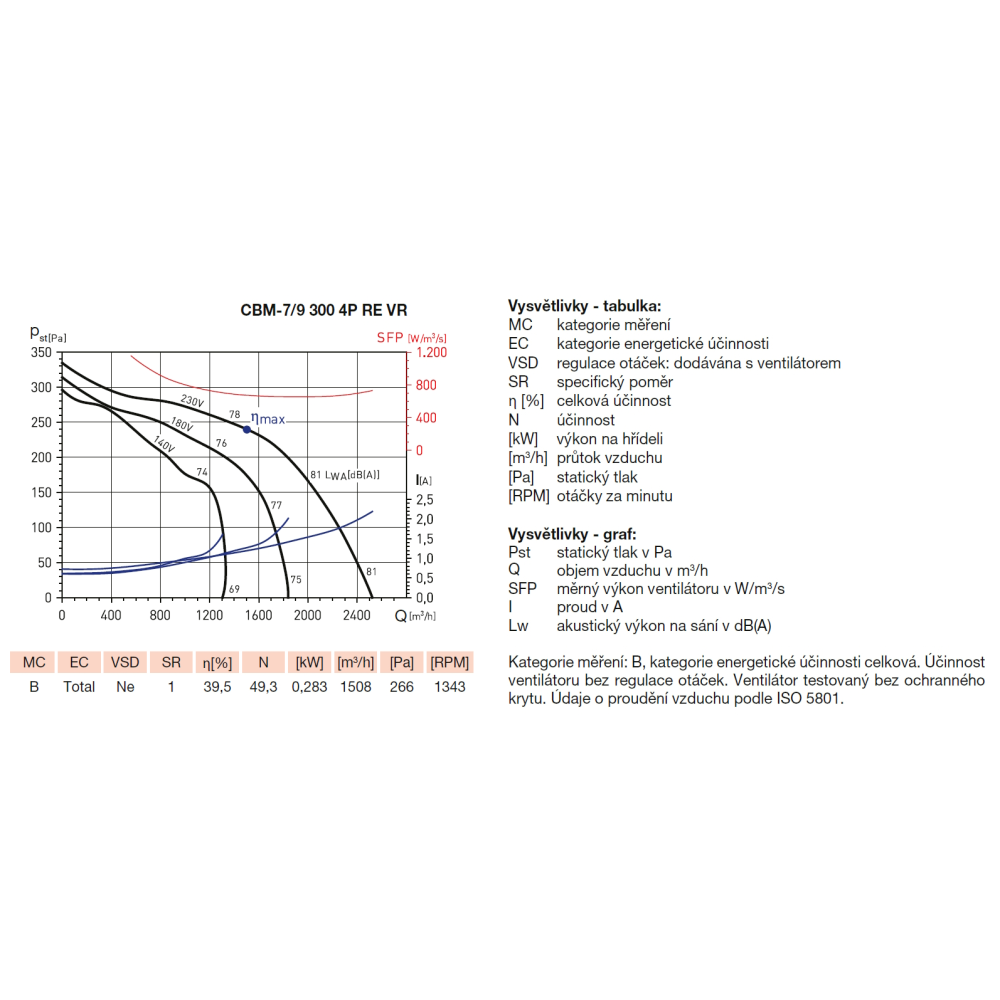

Parametry
| Základní údaje | |
|---|---|
| Typ ventilátoru | radiální |
| Hmotnost [kg] | 9,80 kg |
| Elektrické parametry | |
| Napájení [V] | 230 V |
| Krytí | IP44 |
| Typ motoru | AC |
| Maximální příkon [W] | 300 W |
| Maximální proud [A] | 2,20 A |
| Vybavení | |
| Kuličková ložiska | Ano |
| Zpětná klapka | Ne |
| Zpožděný doběh | Ne |
| Nastavitelný doběh | Ne |
| Hygrostat | Ne |
| Pohybové čidlo | Ne |
| Regulovatelnost | Ne |
| Regulovatelnost | Ne |
| Filtr částic | Ne |
| Více sacích hrdel | Ne |
| Zvuková izolace | Ne |
| Další | |
| Maximální teplota vzdušniny [°C] | 40 °C |
Dodržením pokynů v návodu by nemělo vzniknout žádné riziko týkající se bezpečnosti, zdraví a životního prostředí v souladu se směrnicemi ES (s označením CE). Totéž platí pro ostatní výrobky použité v zařízení nebo při instalaci. Následující všeobecné informace považujte za důležité:
• dodržujte bezpečnostní pokyny, aby nedošlo ke škodám na zařízení či ke zranění osob
• technické informace uvedené v tomto návodu nesmějí být měněny
• je zakázáno zasahovat do motoru zařízení
• aby zařízení vyhovovalo směrnicím ES, musí být zařízení připojeno k elektrické síti v souladu s platnými předpisy
• zařízení musí být nainstalováno takovým způsobem, aby za běžných provozních podmínek nemohlo dojít ke kontaktu s jakoukoliv pohyblivou částí a/nebo částí pod napětím
• zařízení vyhovuje platným předpisům pro provoz elektrických zařízení
• před jakýmkoliv zásahem do zařízení je nutné jej vždy odpojit od napájení
• při manipulaci či údržbě zařízení je nutné používat vhodné nástroje
• zařízení musí být používáno pouze pro účely, pro které je určeno
• tento spotřebič nesmí používat děti mladší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem zodpovědné osoby nebo pokud nebyly dostatečně poučeny o bezpečném používání zařízení a u nichž nemůže dojít k pochopení rizik s tím spojených
• uživatel musí zajistit, aby si se zařízením nehrály děti
• čištění a údržbu zařízení nesmí provádět děti bez dozoru
