Výkonné řešení pro velké objemy vzduchu
Ventilátory TGT jsou navrženy pro provozy, kde je požadován vysoký průtok vzduchu při zachování spolehlivosti, účinnosti a dlouhé životnosti. Uplatnění nacházejí zejména v průmyslové vzduchotechnice, technologickém větrání i rozsáhlých větracích systémech budov.
Široký rozsah velikostí
Řada TGT je dostupná ve 13 velikostech s průměrem oběžného kola od 400 do 1609 mm:
400 / 450 / 500 / 560 / 630 / 710 / 800 / 900 /1000 / 1120 / 1250 / 1409 / 1609 mm
Tento rozsah umožňuje přesný výběr ventilátoru dle požadovanému výkonu a parametrům potrubní sítě.
Optimalizováno pro výkon a tlak
Ventilátory jsou určeny pro:
- velké průtoky vzduchu
- střední tlakové ztráty
- stabilní a nepřetržitý provoz
Robustní konstrukce zahrnuje

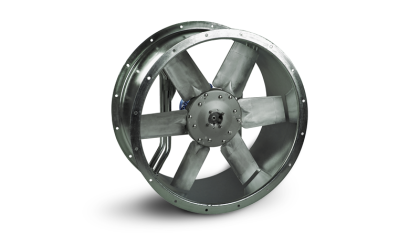

Skříň ventilátoru:
- ocelový plech odolný proti korozi
- žárově pozinkovaný povrch

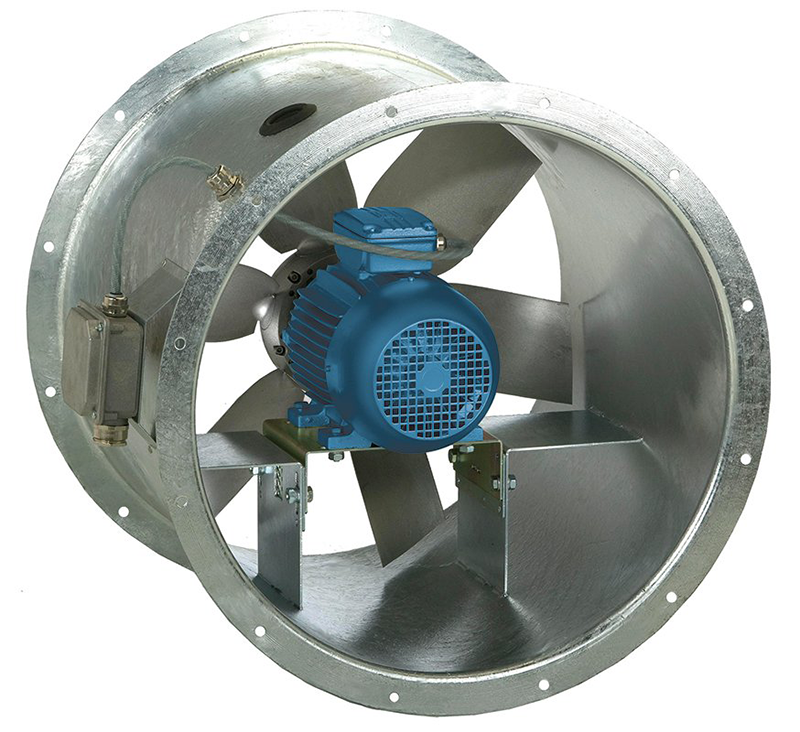

- provedení: krátká nebo dlouhá skříň (u dlouhé verze lze na přání doplnit servisní dvířka)
- příruby pro kruhové potrubí

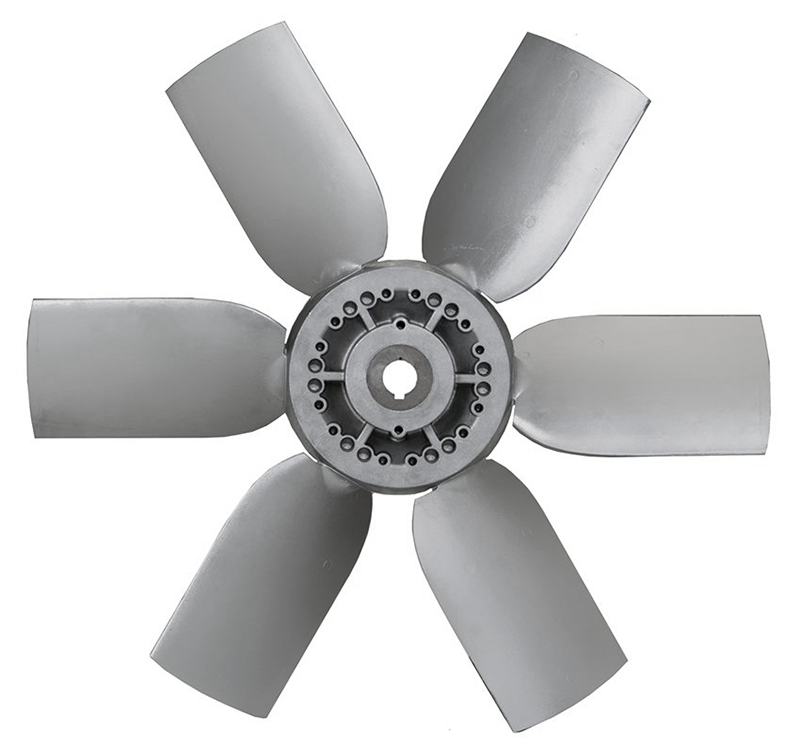

Oběžné kolo:
- hliníková slitina (Al)
- statické i dynamické vyvážení
- nastavení úhlu lopatek výrobcem (18°–34°) dle zvoleného pracovního bodu
- varianty s 3 / 6 / 9 / 12 lopatkami dle pracovního bodu
Výsledkem je klidný chod, vysoká účinnost a snížení vibrací.
Výkonné motory
Ventilátory TGT jsou vybaveny asynchronními motory:
- 3fázové provedení
- napětí 230/400 V nebo 400 V
- frekvence 50 Hz
- krytí IP55
- izolace třídy F
- teplotní rozsah -20 až +40 °C
- třída účinnosti IE3
Regulace otáček: Možná pomocí frekvenčního měniče.
Variabilita provedení
K dispozici je široká nabídka variant:
- krátká / dlouhá skříň
- externí svorkovnice (CK, LK, LPK)
- servisní dvířka (dlouhá verze)
- volba směru průtoku
- další speciální konfigurace na přání
ATEX provedení
Pro náročné provozy je dostupná také varianta pro prostředí s nebezpečím výbuchu
Ideální řešení pro širokou škálu VZT systémů
Provozní parametry, montáž a instalace
Provozní parametry:
- krytí ventilátoru: IP55
- max. teplota vzdušiny: 40 °C
- standardní směr proudění: od oběžného kola k motoru
Montáž a instalace:
- montáž v libovolné poloze
- doporučeno s osou motoru vodorovně
- nutné pružné připojení k potrubí
- skříň nesmí přenášet mechanické namáhání
Správná instalace je zásadní pro tichý chod a dlouhou životnost zařízení.
Ventilátory TGT nabízejí kombinaci
- vysokého výkonu
- robustní konstrukce
- energetické účinnosti (IE3)
- odolnosti (IP55)
- široké variability provedení
