E-Mail sendenGehäuse

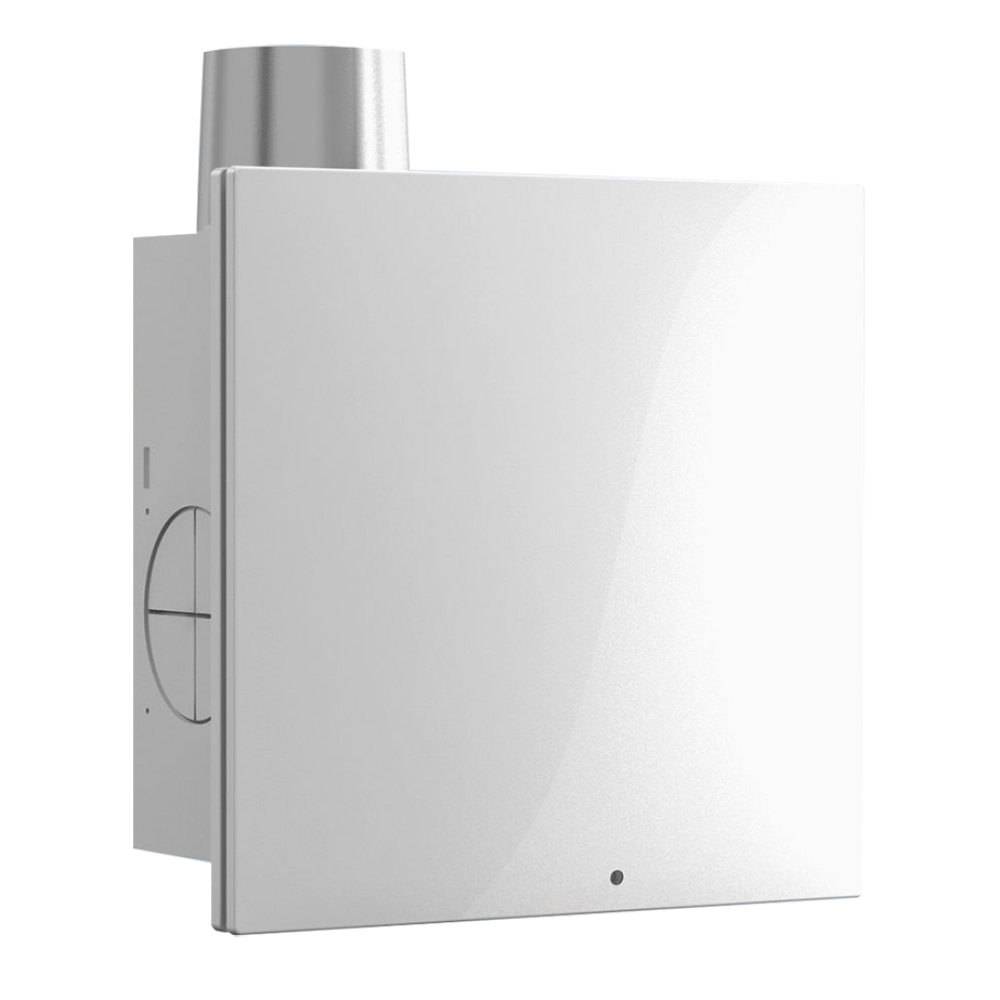

Das Gehäuse besteht aus ABS, Farbe weiß RAL 9016. ECO-A hat einen rückwärtigen Abgang für einen Rohrdurchmesser von 78 mm. ECO-U hat einen rückwärtigen (Z) oder nach oben gerichteten (H) Abgang für einen Rohrdurchmesser von 75-80 mm. ECO-A F90 hat einen rückwärtigen Abgang für einen Durchmesser von 100 mm. Am Abfluss befindet sich ein Rückschlagventil. Die Installation erfolgt an der Wand, unter Putz oder in der Decke. Das Frontgitter enthält einen Filter und einen Schalldämpfer.
Laufrad
Das Laufrad ist radial mit vorwärts gekrümmten Schaufeln, die auf den Außenrotor aufgepresst sind.
Motor
Der Motor ist ein Asynchronmotor mit Außenrotor, hohem Wirkungsgrad und geringer Leistungsaufnahme. Der Motor ist kugelgelagert und mit einem thermischen Überlastungsschutz ausgestattet, die max. Umgebungstemperatur beträgt 40 ˚C. Schutzart IPX5.
Quadratischer Kasten
Der Anschlusskasten ist durch Abnehmen des Frontgitters im Lüftergehäuse zugänglich.
Drehzahlregelung

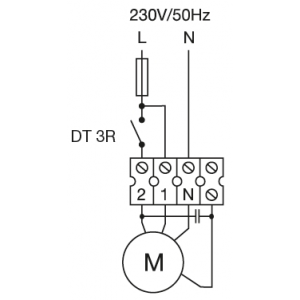

Die Drehzahlregelung erfolgt über elektronische Steuerungen. Es sind auch zweistufige Ventilatoren ECO-U GL, ECO-A GL erhältlich.
Varianten
- Z - Auslass hinten (nur U-verputzte Version)
- H - Auslass oben (nur U-verputzte Version)
- GL- zweistufige Version
- F90 - feuerfeste Version
Einbau

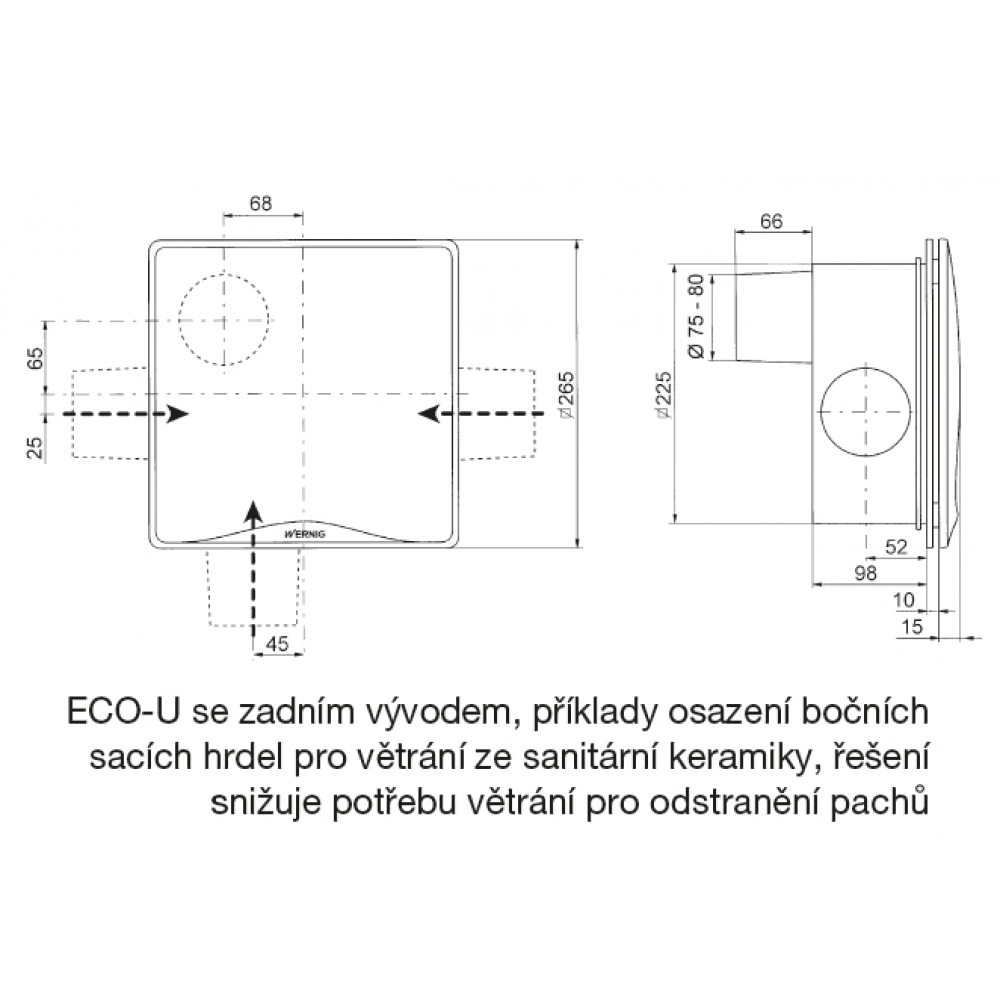

Das ECO-U wird bündig oder in die Decke eingebaut, in horizontaler und vertikaler Lage. Die Erweiterung für die Absaugung von Nebenräumen kann je nach Bedarf an drei Seiten des Gehäuses angebracht werden, siehe Abbildung. Der Ventilator wird zusammengebaut geliefert, das Gehäuse ist mit einer provisorischen Abdeckung gegen Verschmutzung versehen und wird nach der Installation durch eine lose Frontplatte ersetzt. Das Gehäuse, der Motor, der Ventilator und die Frontplatte können auf Sonderbestellung auch separat geliefert werden. Die Ungenauigkeit des Mauerwerks kann durch Drehen der Frontplatte um bis zu ca. 10˚ ausgeglichen werden. ECO-A wird an der Wand oder an der Decke montiert.
Zubehör
Die U-Version enthält keine Verlängerung für die Absaugung von Nebenräumen, die separat zu bestellen ist.
Hinweise
Die Ventilatoren eignen sich für sehr anspruchsvolle Innenräume, architektonische Gestaltungen und zur Absaugung von Gerüchen direkt aus dem Sanitärbereich.
