Auswahl eines Kontrollsystems - Digireg

Das Mess- und Regelsystem ist ein wesentliches Element einer RLT-Anlage. Mit diesem System ist es möglich, die einzelnen Funktionen der HLK-Anlage zu steuern und zu verwalten, wobei eine der grundlegenden Aufgaben darin besteht, die gewünschten Parameter des Raumklimas zu erreichen. ELEKTRODESIGNs Digireg®, ein fortschrittliches digitales Regelsystem, bietet dem Anwender überlegene Funktionen und ist gleichzeitig sehr einfach zu installieren, wartungsfreundlich und erschwinglich.

Auswahl eines Regelsystems
Ein MaR-System ist definiert als ein Komplettpaket, das einen Schaltschrank, Regler, Temperatursensoren, Differenzdrucksensoren, CO2-Sensoren, Feuchtesensoren, Frostschutz und einen Heizwasserregelknoten enthält.

Digireg® kann separat geliefert werden, was bei der Installation des Schaltgeräts außerhalb der geregelten Anlage (an der Wand usw.) praktisch ist. Ermöglicht die Steuerung von Kompressorkühlung, Zeitsteuerung, Mischung und Zirkulation. Enthält ein übersichtliches Touchpanel.

REE6+ Spannungsregler (Digireg®)
- Dies ist ein Triac-Regler für einphasige Elektromotoren

Frequenzumrichter
- dies sind Drehzahlregler für dreiphasige Elektromotoren in Abhängigkeit von der Änderung der Ausgangsfrequenz

Nach dem Regelungsbedarf der jeweiligen Aggregate lässt sich das Regelungssystem unterteilen in:

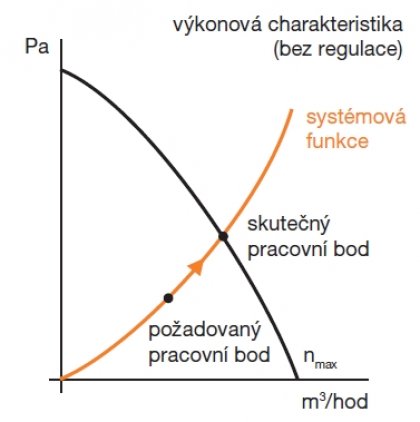

  • ohne Regelung
  • Mehrstufen-Elektromotorsteuerung - der Regler schaltet direkt einzelne Elektromotordrehzahlen
  • Sanfte Lüfterdrehzahlregelung

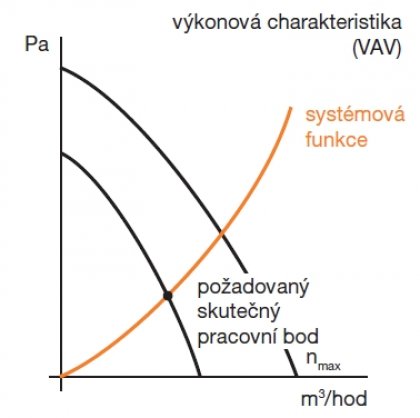

    • VAV (Variable Air Volume) - ein eingebauter Regler oder Frequenzumrichter regelt die Ventilatorgeschwindigkeit. Ein Signal von Feuchte- oder CO2-Sensoren kann verwendet werden (Sensoren nicht im Lieferumfang enthalten)

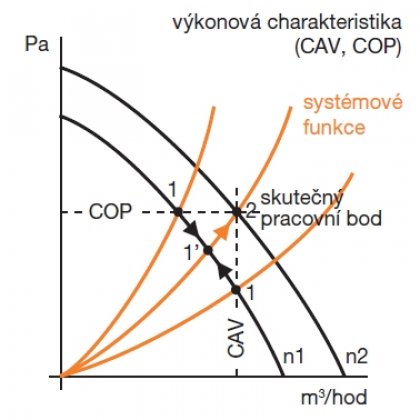

    • CAV (Konstantes Luftvolumen) - ein eingebauter Regler oder Frequenzumrichter variiert die Drehzahl auf der Grundlage der Messwerte von integrierten Sensoren, um einen konstanten Luftstrom im Kanal aufrechtzuerhalten
    • COP (konstanter Überdruck) - eingebauter Regler oder Frequenzumrichter passt die Drehzahl auf der Grundlage der Messwerte von integrierten Drucksensoren an, um einen konstanten Druck aufrechtzuerhalten

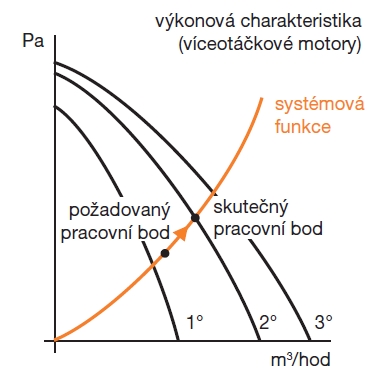

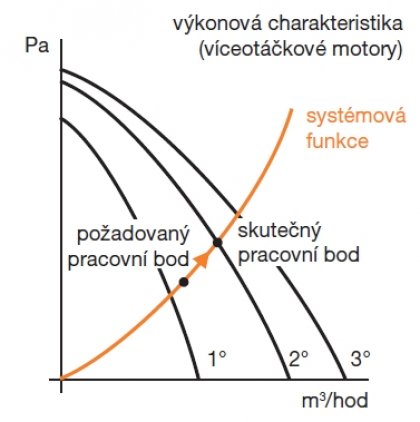

Mehrstufige Lüftermotorsteuerung - Bezeichnung D (Digireg®)

  • Steuerung regelt den Ventilator durch Schalten der einzelnen Anzapfungen des Elektromotors, es wird kein Spannungsregler oder Frequenzumrichter für diese Steuerung benötigt
  • Digireg® hat bis zu 4° Drehzahlwahl

Sanfte Lüfterdrehzahlregelung - DVAV (Digireg®)

  • Steuerungssystem regelt die Ventilatordrehzahl stufenlos mit einem Spannungsregler oder Frequenzumrichter auf der Grundlage der Anforderungen der eingebauten CO2-Sensoren
  • Digireg® regelt die Drehzahl stufenlos von 0-100%
  • CAV- und COP-Regelung erfolgt über das optionale Zubehör SET CAV und SET COP
