Schrank
Es ist aus verzinktem Stahlblech mit schwarzer Farbe hergestellt, die Halterungen und Schrauben sind galvanisch beschichtet.
Laufrad
Ist bis Ø 355 aus Stahlblech, bei größeren Durchmessern sind die Schaufeln aus Al-Legierung, die "SICKLE"-Form ist speziell für maximalen Durchfluss und Druck bei minimalem Geräusch optimiert. Das Laufrad ist direkt auf den Motor gepresst.
Motor
ist ein Asynchronmotor mit kurzem Anker, Außenläufer und Anlaufkondensator. HXBR/TXBR-Ventilatormotoren sind 1-phasig für 230 V, HXTR/TXTR sind 3-phasig für 230/400 V. Isolierstoffklasse F, IP44. Fettgefüllte Kugellager für lange Lebensdauer. Der Motor ist dynamisch ausgewuchtet nach ISO 1940.
>Drehzahlregelung
erfolgt durch elektronische oder transformatorische Regler durch Änderung der Spannung. Bei dreiphasigen Typen durch Frequenzumrichter.
Drehrichtung
kann nicht geändert werden. Bei der wandmontierten Ausführung ist der Luftstrom standardmäßig vom Motor zum Laufrad, bei der kanalisierten Ausführung umgekehrt. Ein Ventilator mit umgekehrter Strömung kann gegen Aufpreis bestellt werden (für Märkte außerhalb des ErP).
Klammern

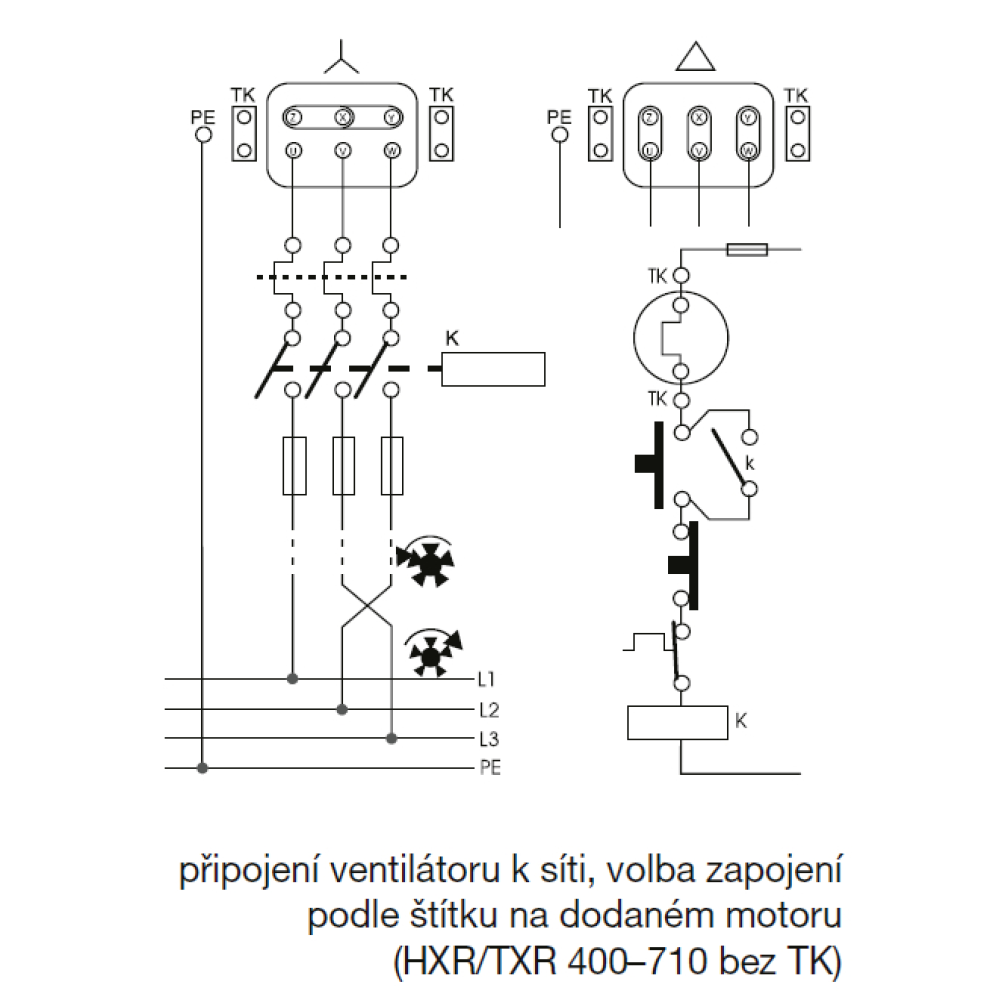

ist standardmäßig aus schwarzem Kunststoff gefertigt. Bei der einphasigen Version enthält sie auch einen Anlaufkondensator. Der Klemmenblock befindet sich am Motor (Wandversion) oder am Schrank (verrohrte Version).
Montage
ist in jeder Lage der Motorachse möglich. Bei waagerechter Montage ist es erforderlich, die Kondensatablauflöcher im Rotor zu öffnen. Das Gehäuse darf keine mechanischen Belastungen durch die Verrohrung übertragen. Es muss eine flexible Verbindung zu den Rohrleitungen verwendet werden.
>Geräuschentwicklung

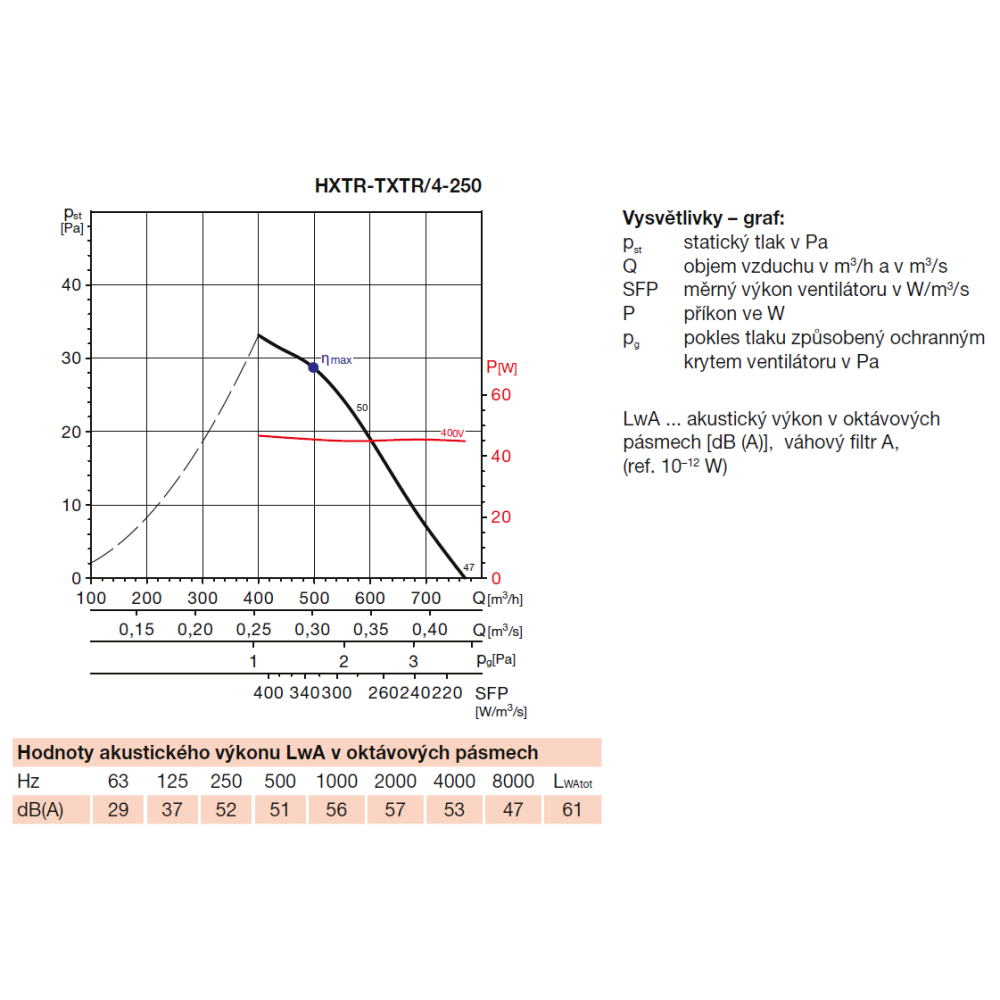

Die Geräuschemissionen des Ventilators sind in den Tabellen angegeben, die Messungen erfolgen im freien Feld in einem Abstand, der dem dreifachen Laufraddurchmesser entspricht (mindestens jedoch 1,5 m).
Durch die Einhaltung dieser Anleitung sollte kein Risiko entstehen, dass die Sicherheit, die Gesundheit und die Umwelt in Übereinstimmung mit den Richtlinien der EU (mit der CE-Kennzeichnung) betrifft. Das Gleiche gilt für die sonstigen Produkte, die in der Anlage oder bei der Installation verwendet wurden. Nehmen Sie die nachfolgenden Hinweise ernst:
• Halten Sie die Sicherheitsanweisungen ein, damit es nicht zu Schäden an der Anlage oder zur Gefährdung der Gesundheit von Personen kommt.
• Die in dieser Anleitung aufgeführten technischen Informationen dürfen nicht geändert werden.
• Es ist verboten, in den Motor der Anlage einzugreifen.
• Damit die Anlage den Richtlinien der EU entspricht, muss die Anlage in Übereinstimmung mit den geltenden Vorschriften an das Elektronetz angeschlossen werden,.
• Die Anlage muss in einer solchen Weise installiert werden, damit unter normalen Betriebsbedingungen es nicht zu einem Kontakt mit irgendeinem beweglichen Teil und/oder einem spannungsführenden Teil kommen kann.
• Die Anlage entspricht den geltenden Vorschriften für den Betrieb von elektrischen Anlagen.
• Vor jedem Eingriff in das Gerät ist es immer notwendig, es von der Stromversorgung zu trennen.
• Bei der Handhabung sowie der Wartung müssen geeignete Werkzeuge verwendet werden.
• Die Anlage darf nur für die Zwecke verwendet werden, für die sie bestimmt ist.
• Diese Anlage dürfen keine Kinder jünger als 8 Jahre und keine Personen mit verringerten physischen, sinnlichen oder mentalenFähigkeiten oder einem Mangel an Erfahrungen und Kenntnissen verwenden, wenn sie nicht unter der Beaufsichtigung einer verantwortlichen Person stehen oder wenn sie nicht ausreichend über die sichere Verwendung der Anlage belehrt wurden und bei denen es nicht zu einem Verständnis der damit verbundenen Risiken kommen kann. Der Benutzer muss absichern, dass Kinder nicht mit der Anlage spielen können. Die Reinigung und Wartung der Anlage dürfen Kinder nicht ohne Aufsicht durchführen.
