TTC40F-Steuerung

Informationen

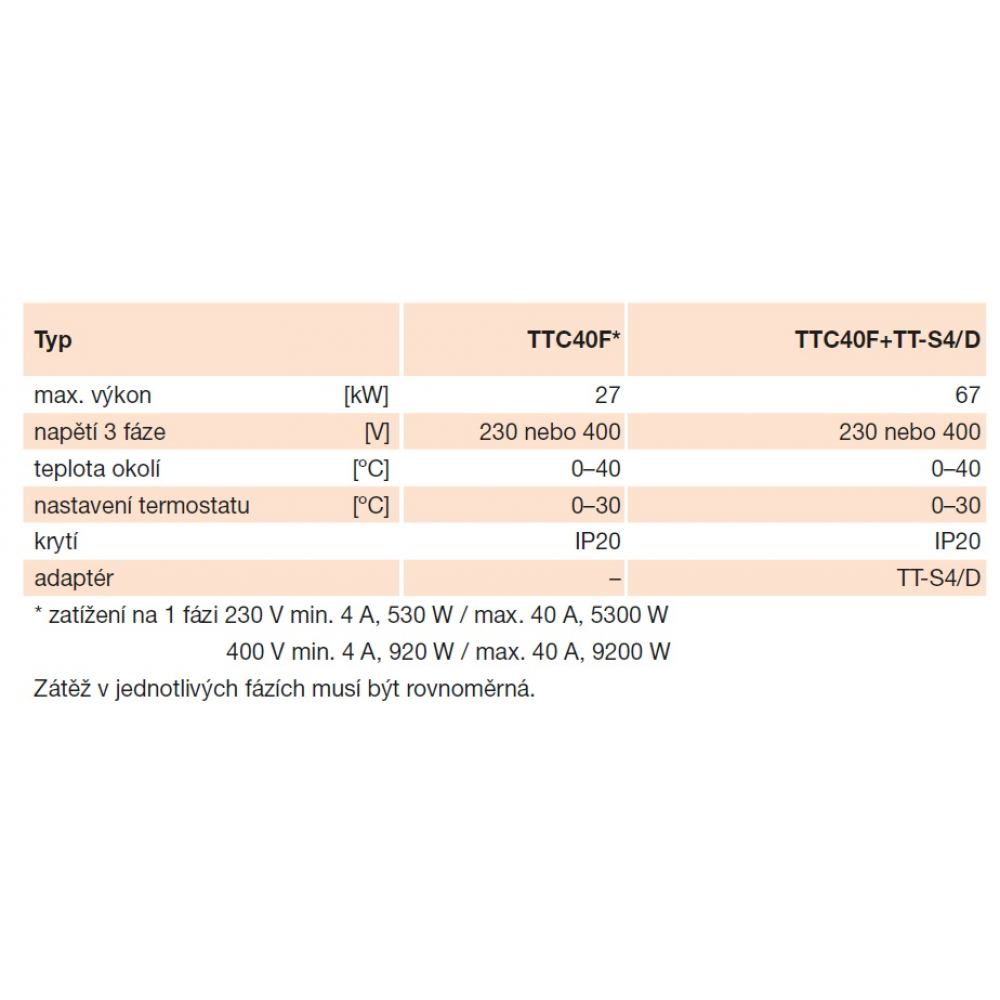

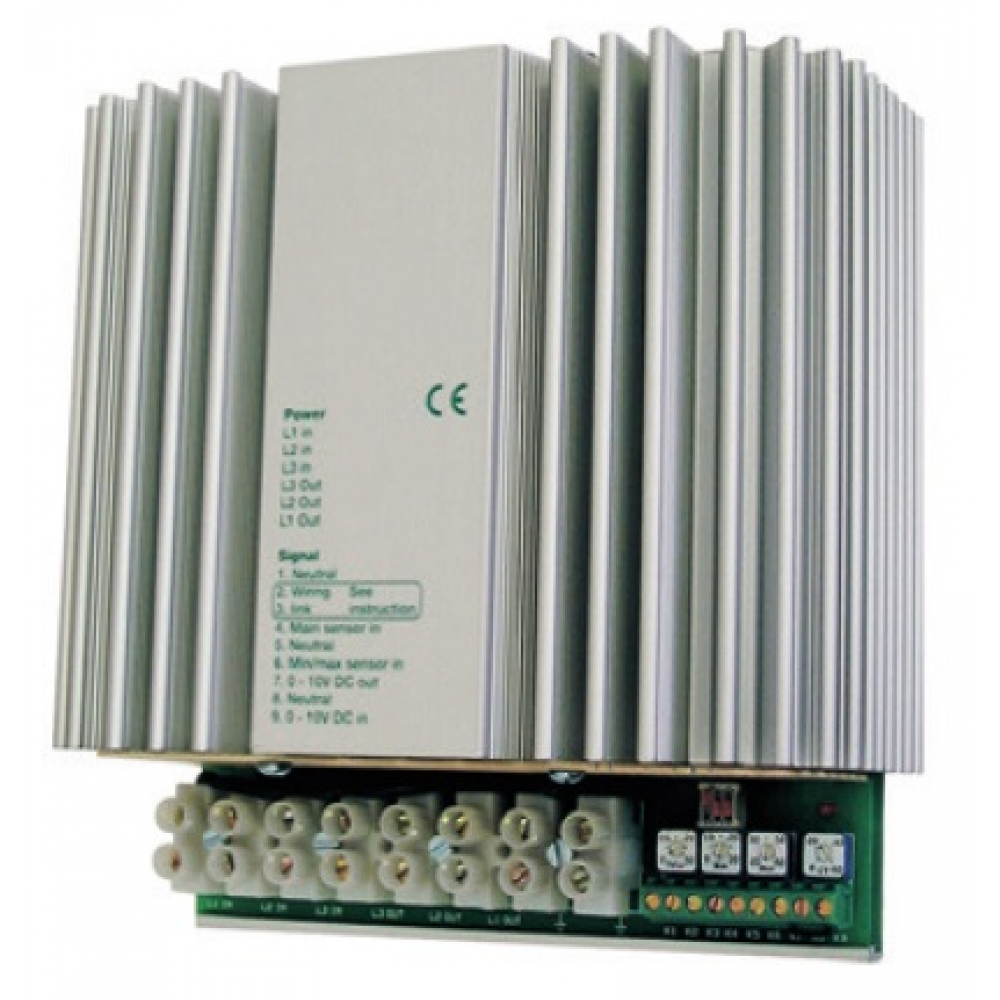

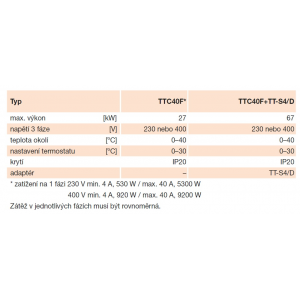

Der Proportionalregler TTC40F ist für die Regelung von 3-phasigen Elektroheizungen MBE und IBE bis 27 kW konzipiert. TTC40F kann mit Temperatursensoren oder 0-10 V-Signal gesteuert werden, TTC40FX nur mit 0-10 V-Signal. In Verbindung mit dem Adapter TT-S4/D ist er für die Regelung von bis zu 67 kW ausgelegt.

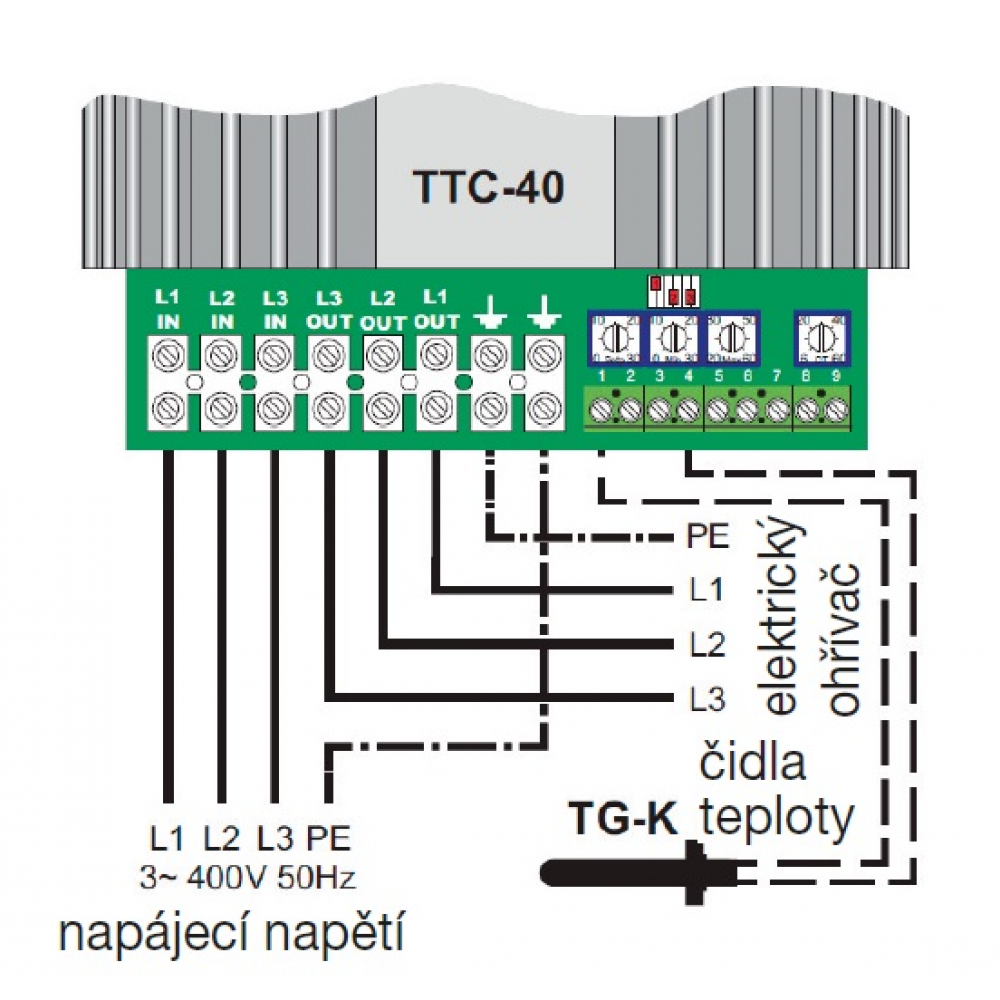

Ein externer Temperaturfühler, wie der Kanalfühler TGBK 330 oder die Raumfühler TGBR 430 und TGBR 530, muss an den Regler angeschlossen werden. Es ist auch möglich, einen zusätzlichen Fühler zur Temperaturbegrenzung (min/max, nur TTC40F) anzuschließen.

- für Stern- und Dreieckschaltung
- relative Luftfeuchtigkeit maximal 90%
- Einbau in DIN-Schienenschrank

- automatische Spannungsanpassung

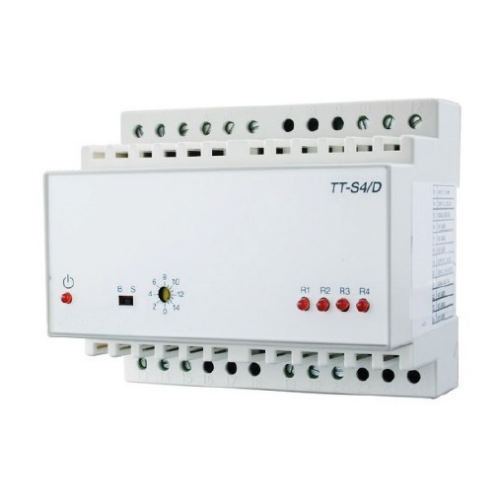

TT-S4/D ist ein Modul, das die Kapazität des TTC40F um 4 Ausgänge zur Steuerung von bis zu 4 Heizabschnitten erweitert (4 Ausgänge zum Schalten von 4 Schützen, die den Heizabschnitt physikalisch schalten). Die Steuerung kann sequentiell oder binär erfolgen. Montage auf DIN-Schiene im Schaltschrank. Schutzart IP20.

Warnung!
Das Heizgerät muss mit einem Sicherheits- und Arbeitsthermostat ausgestattet sein. Die Last in jeder Phase muss gleichmäßig sein.
