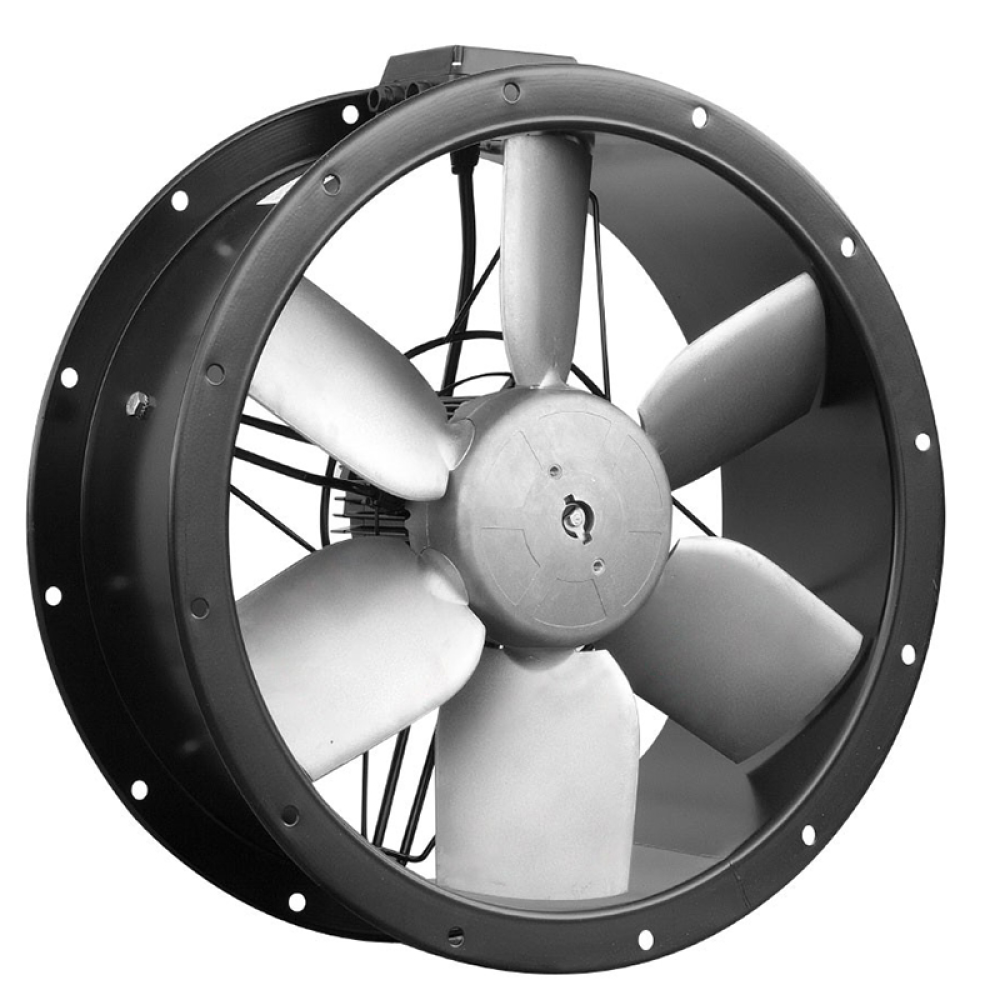

TCBB/4-560 L IP65 Axialventilator

Schrank

ist aus Stahlblech gefertigt, schwarz lackiert, Halterungen und Schrauben sind galvanisiert.

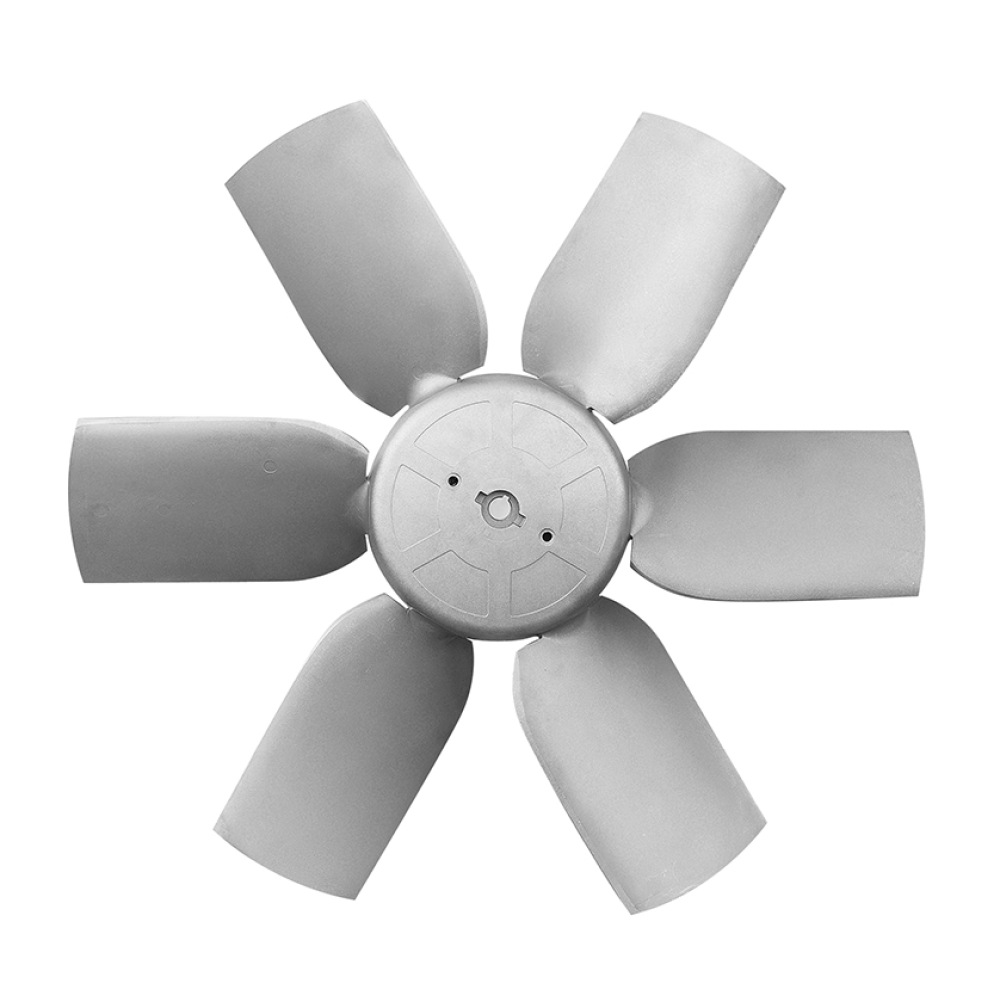

Laufrad

ist aus einer Aluminiumlegierung hergestellt. Die Drehung der Schaufeln wird vom Hersteller eingestellt. Das Laufrad ist statisch und dynamisch ausgewuchtet.

Motor

Es handelt sich um einen Asynchronmotor mit Widerstandsanker, Stator mit Kühlrippen. Die Motoren sind serienmäßig mit Wärmeschutz ausgestattet, die Wicklungen sind tropentauglich mit Isolierung der Klasse F und einer Betriebstemperatur von -40 bis +70 °C. Fettgefüllte Kugellager für eine lange Lebensdauer. Schutzart IP65.

Drehzahlregelung

erfolgt durch elektronische und transformatorische Regler durch Veränderung der Spannung oder durch Frequenzumrichter. Eine Drehzahlregelung ist bei den Ventilatoren TCBB/4-560 H nicht möglich.

Drehrichtung

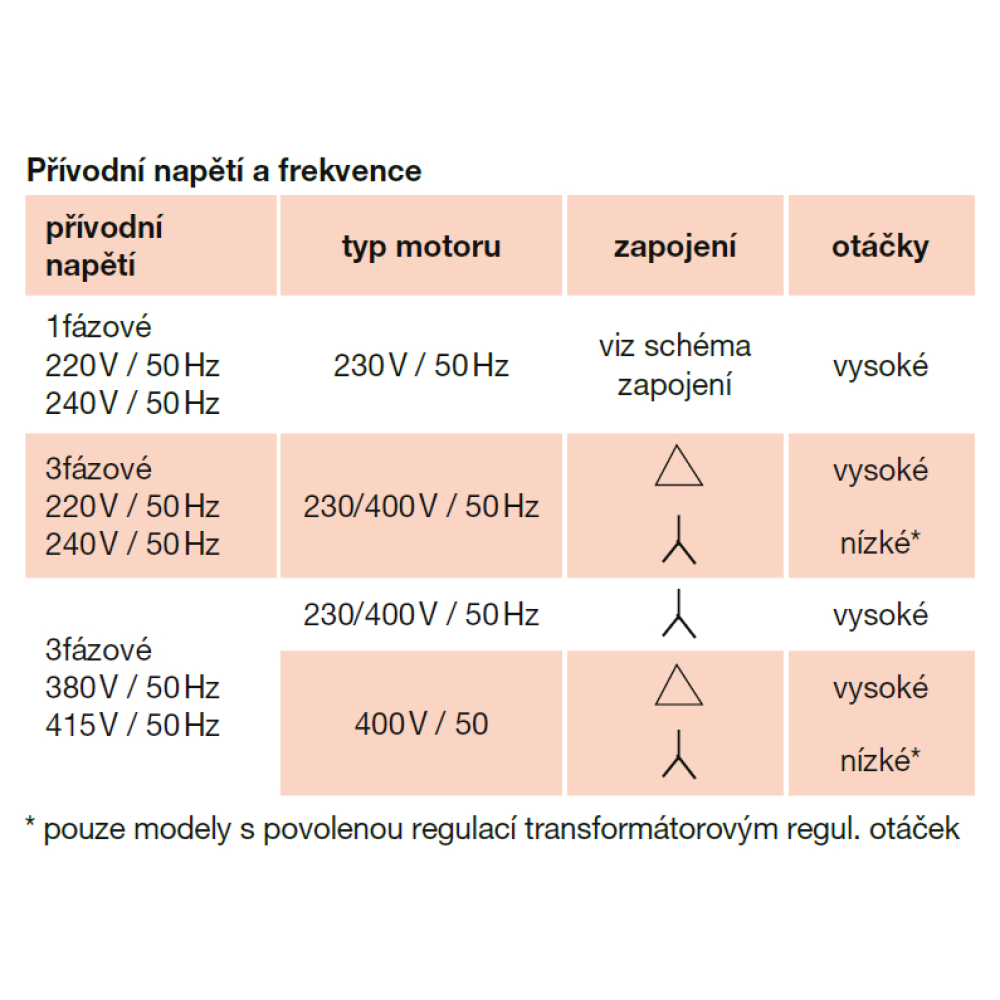

Kann bei einphasigen und dreiphasigen Motoren geändert werden. Bei einem Standardlaufrad sinkt der Volumenstrom bei Umkehr der Drehrichtung um ca. 30%. Es besteht die Möglichkeit, ein Laufrad für die entgegengesetzte Drehrichtung zu bestellen. Der Luftstrom wird standardmäßig vom Laufrad zum Motor geleitet.

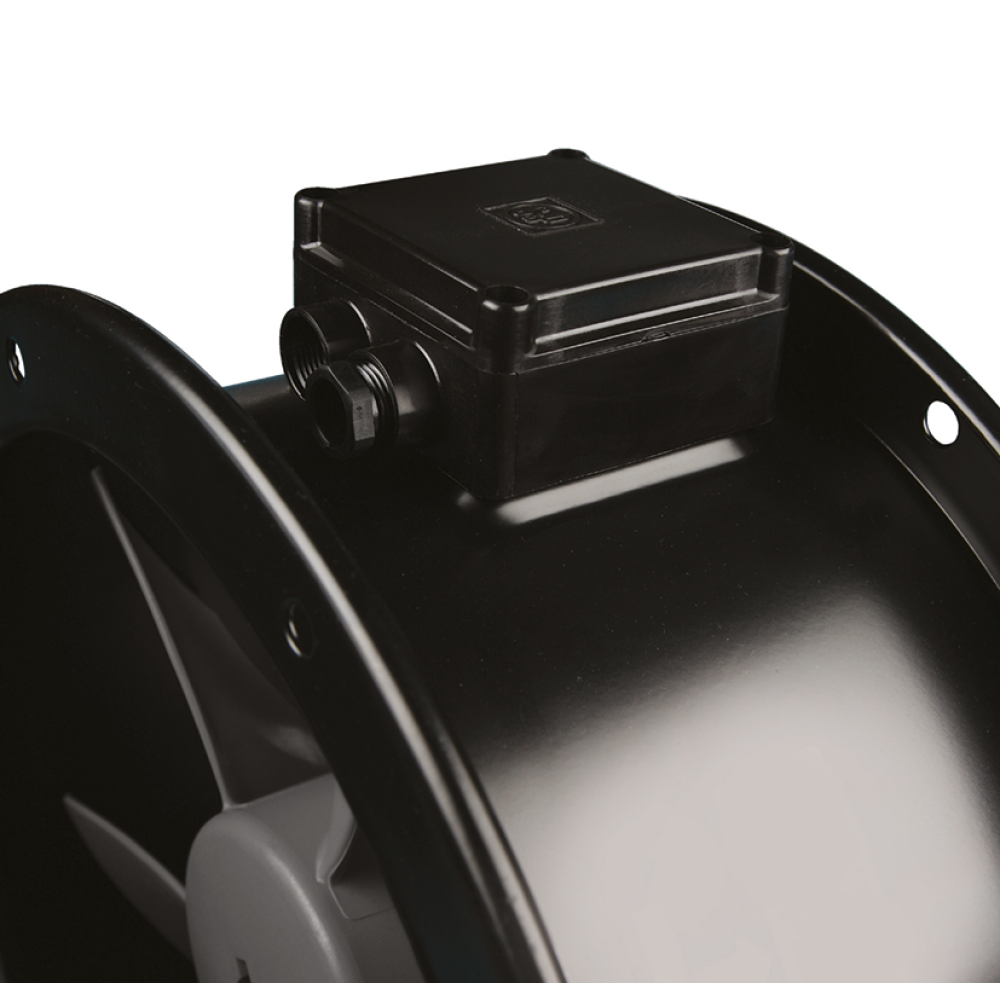

Klammern

ist standardmäßig aus schwarzem Kunststoff gefertigt. In der einphasigen Ausführung enthält sie auch einen Anlaufkondensator. Die Klemmleiste befindet sich auf dem Gehäuse.

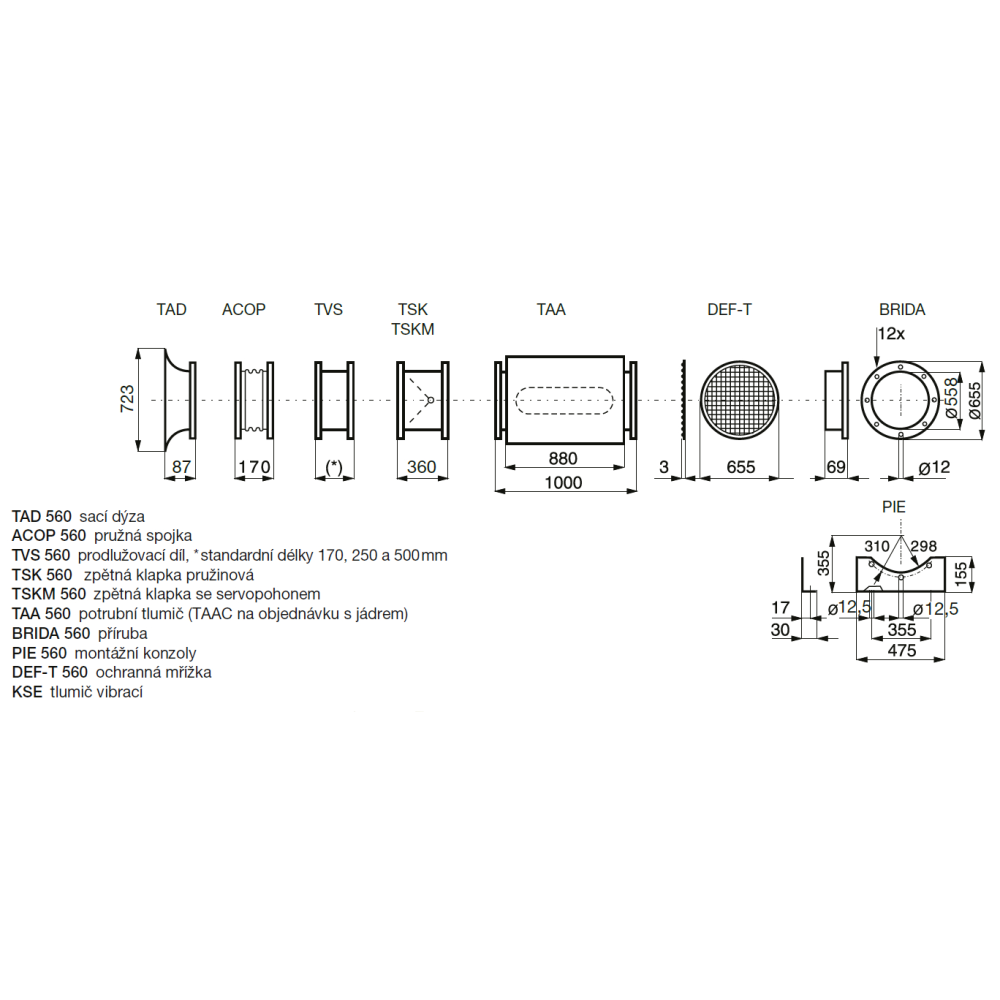

Montage

Lüfter in jeder Motorachsenposition. Der Schrank darf keine mechanischen Belastungen aus der Verrohrung übertragen. Es muss eine flexible Verbindung zu den Rohrleitungen verwendet werden.

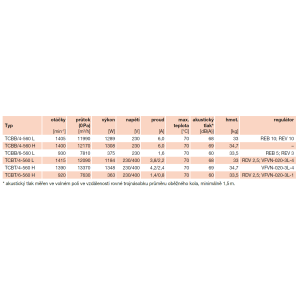

Geräusche

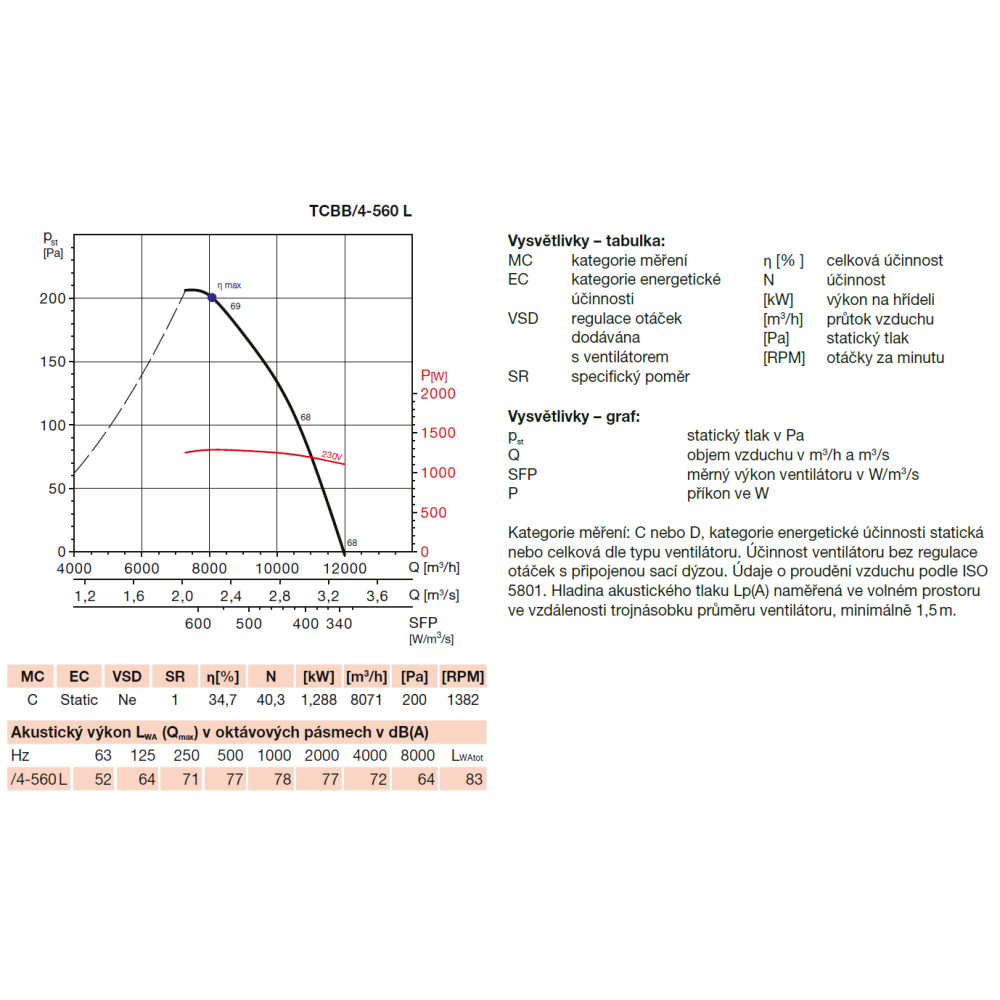

Die in den Leistungsmerkmalen angegebenen Schalldruckwerte entsprechen den Freifeld-Schalldruckwerten in einem Abstand des dreifachen Laufraddurchmessers (mindestens 1,5 m).

Hinweise

Die Ventilatoren der COMPACT-Serie sind Hochleistungsventilatoren mit einem praktischen kurzen Gehäuse für den Einbau in das Kanalnetz.
