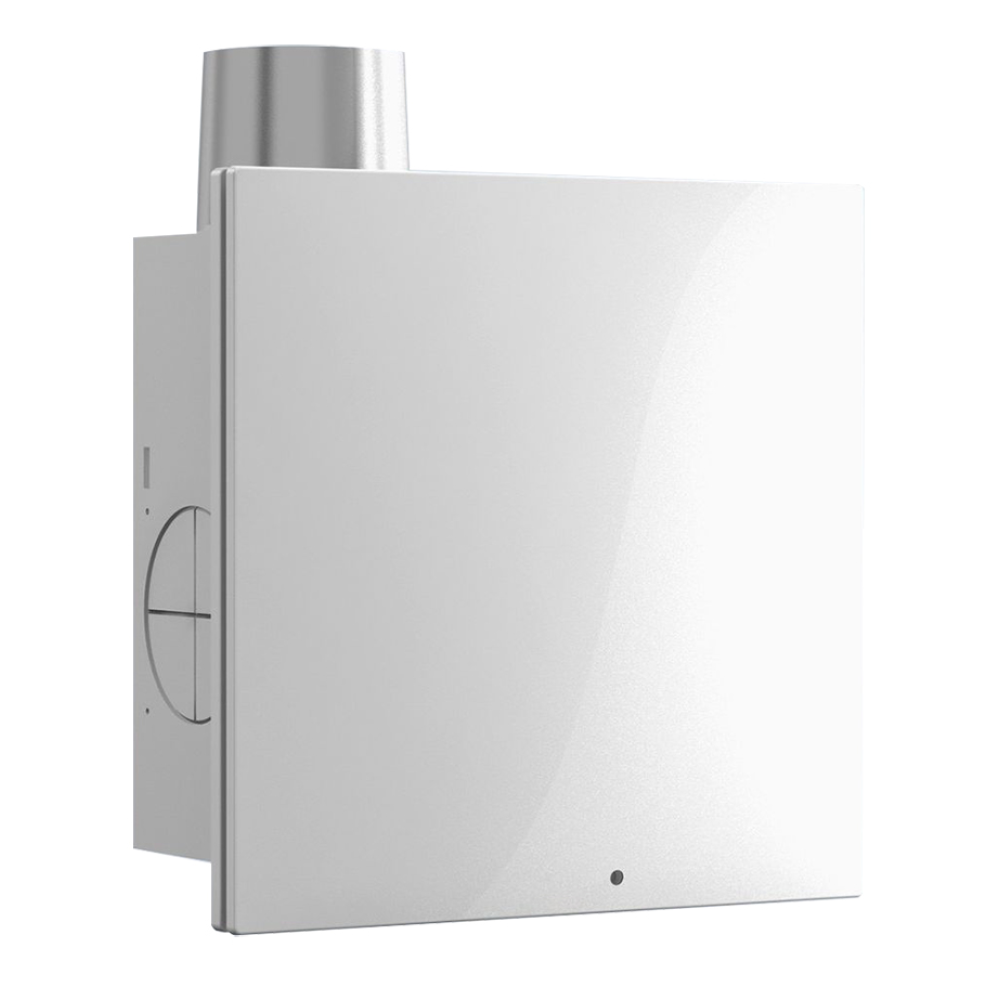

SILENT ECO U 60/GL/F90 H IPX5 kleiner Radialventilator

Schrank

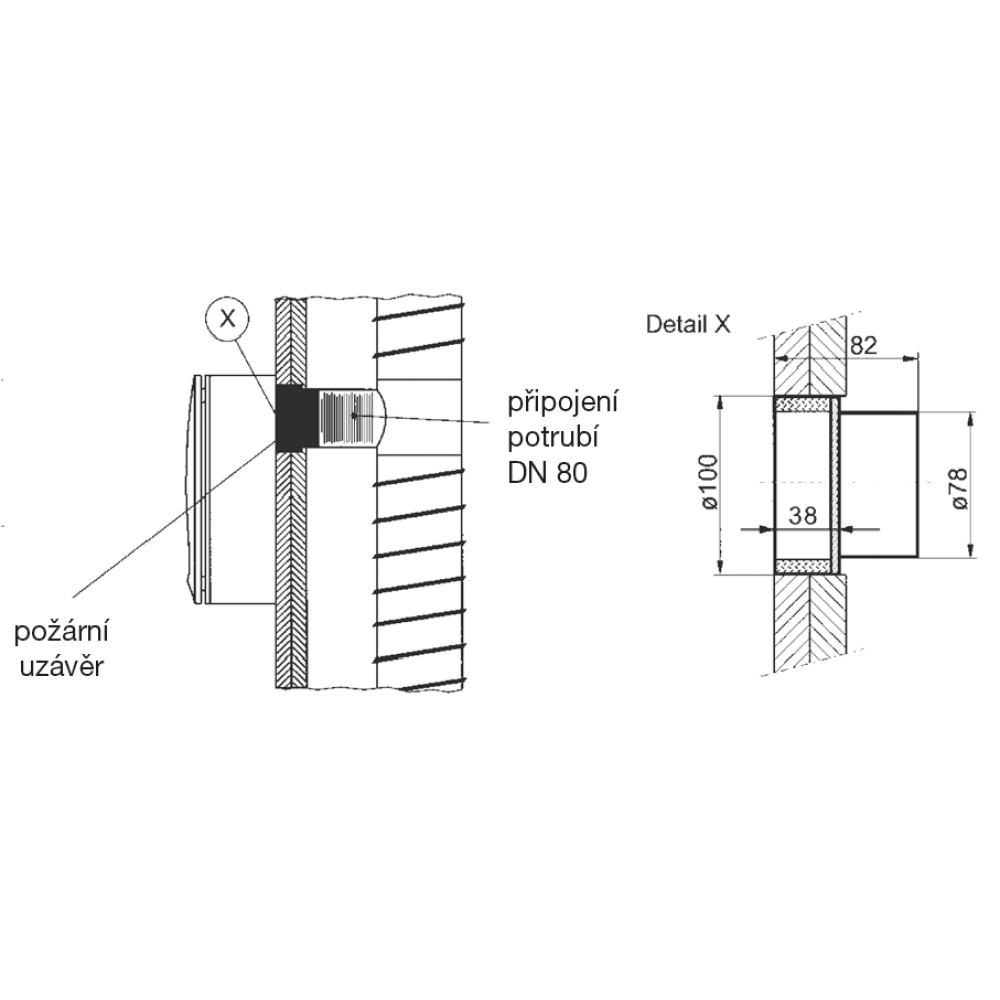

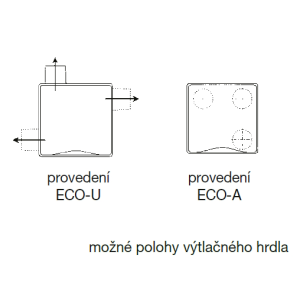

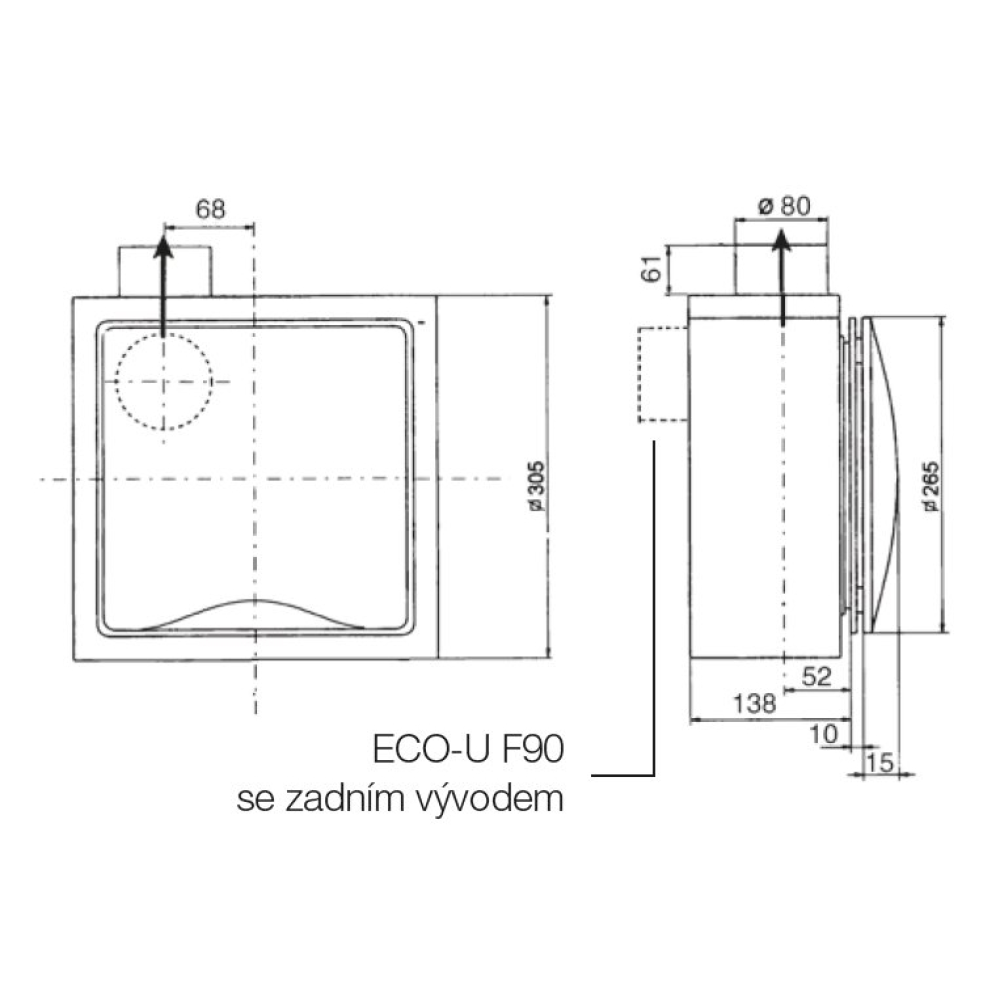

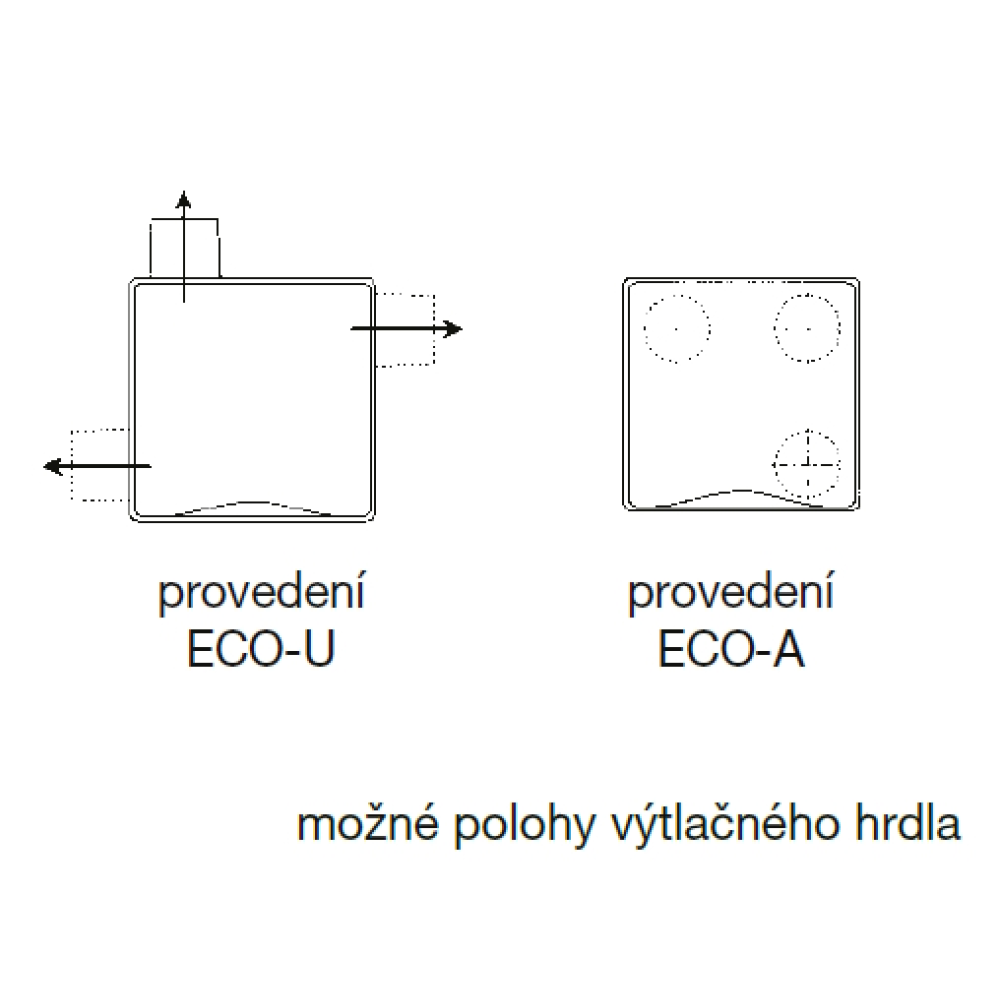

Er besteht aus ABS, Farbe weiß RAL 9016. ECO-A hat einen Abgang nach hinten, der Durchmesser des Auslasses beträgt 78 mm. ECO-U hat einen Abgang nach hinten (Z) oder nach oben (H), für Rohre mit einem Durchmesser von 75-80 mm. Am Abfluss befindet sich ein Rückschlagventil. Die Montage erfolgt an der Wand, unter Putz oder an der Decke. Das Frontgitter enthält einen Filter und einen Schalldämpfer.

Laufrad

ist radial mit vorwärts gekrümmten Schaufeln, die auf den Außenrotor aufgepresst sind.

Motor

ist asynchron mit Außenrotor, hohem Wirkungsgrad und geringer Leistungsaufnahme. Der Motor hat fettgefüllte Kugellager für eine lange Lebensdauer. Er ist mit einem thermischen Überlastungsschutz ausgestattet, die maximale Umgebungstemperatur beträgt 40˚C. Schutzart IPX5.

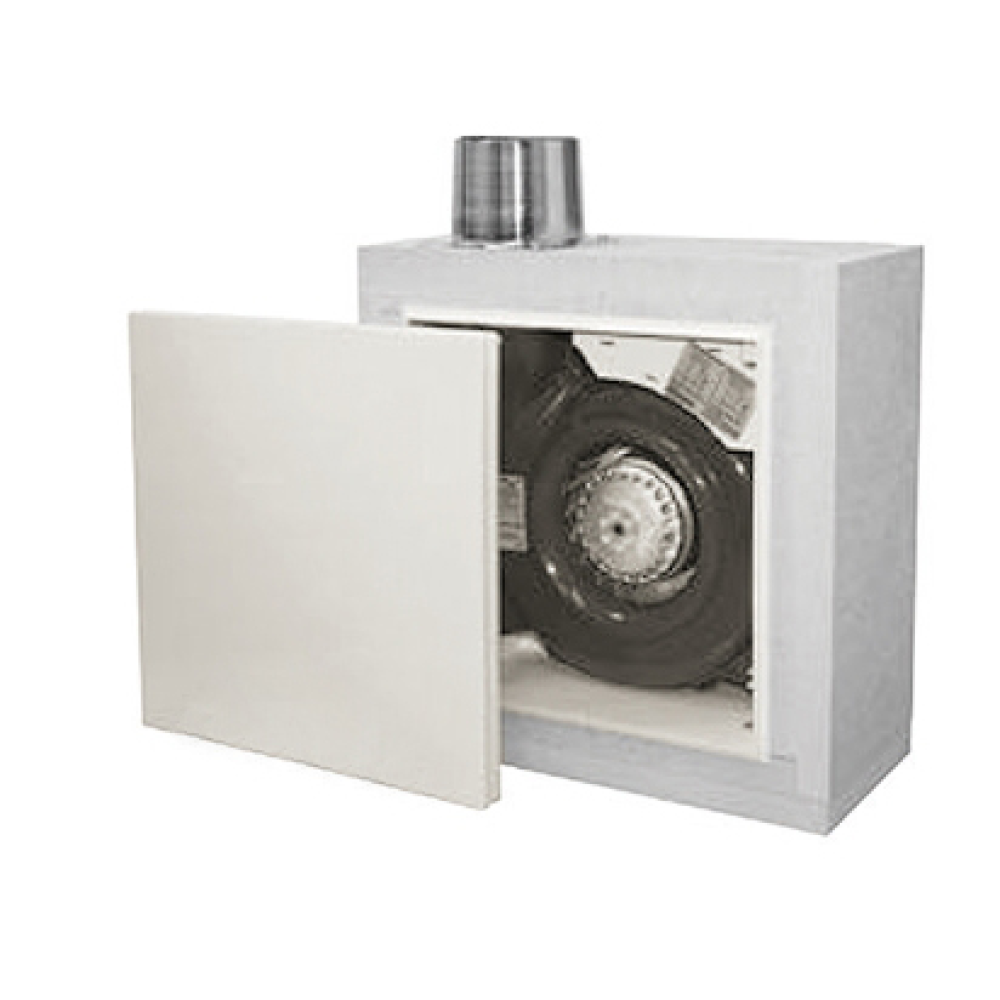

Quadratisches Gehäuse

ist durch Entfernen des Frontgitters zugänglich.

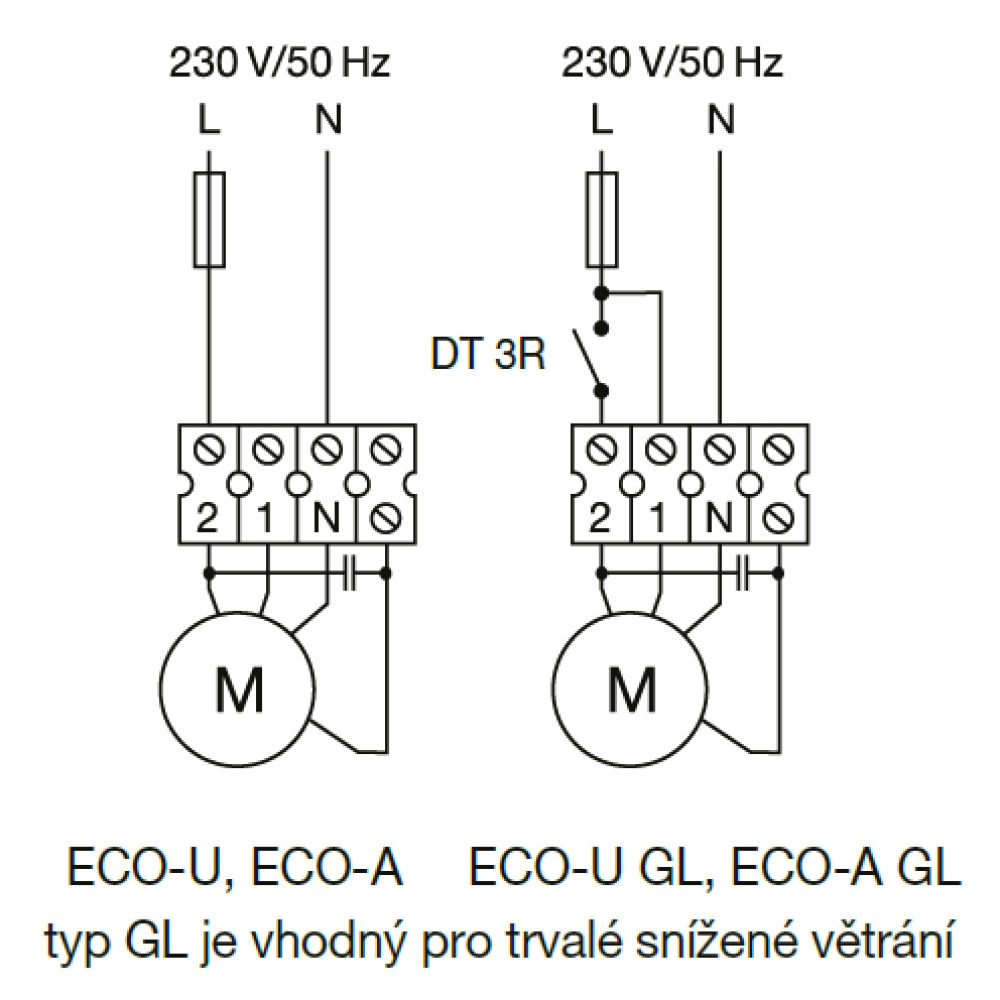

Drehzahlregelung

wird von elektronischen Reglern vorgenommen. Es sind auch zweistufige ECO-U GL, ECO-A GL Ventilatoren erhältlich.

Einbau

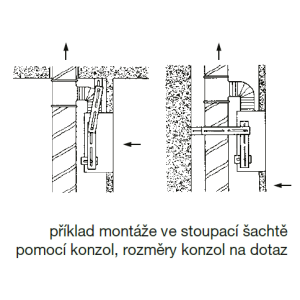

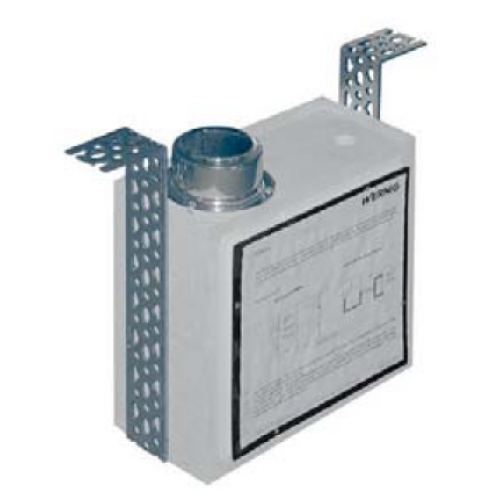

Der ECO-U wird bündig oder in die Decke eingebaut, sowohl in horizontaler als auch in vertikaler Lage. Der Ventilator wird nicht zusammengebaut geliefert, das Gehäuse ist mit einer provisorischen Antifouling-Abdeckung versehen und wird nach der Installation durch eine lose Frontplatte ersetzt. Das Gehäuse, der Ventilatormotor und die Frontplatte können auf Sonderbestellung separat geliefert werden. Die Ungenauigkeit des Mauerwerks kann durch Drehen der Frontplatte um bis zu ca. 10˚ ausgeglichen werden. ECO-A wird an der Wand oder an der Decke montiert.

Optionen

SILENT ECO-U 60/100/F90 ist als Unterputzversion erhältlich:
- H Unterputzversion mit Auslass oben
- Z Unterputzversion mit Auslass hinten
- GL H Unterputzversion mit Auslass oben, zweifach drehbar
- GL Z Unterputzversion mit Auslass hinten, zweifach drehbar

SILENT ECO-A 60/100/F90 für Putz (nur hinterer Abgang) in folgenden Ausführungen erhältlich:
- Standardausführung mit hinterem Abgang
- GL-Ausführung für Putz, zweiflügelig

Hinweise

Die Ventilatoren eignen sich für sehr anspruchsvolle Innenräume, architektonische Lösungen und für die Absaugung von Gerüchen direkt aus dem Sanitärbereich.
