KI 80 Zuluft-Tellerventil aus Metall

Informationen

Das KI-Ventil ist aus Stahl gefertigt und pulverbeschichtet. Das KIC-Ventil ist aus rostfreiem Stahl gefertigt. Das Plattenventil hat eine Schaumstoffbanddichtung, die zusammen mit dem Montagering eine perfekte Abdichtung gewährleistet. Das Ventil wird durch Drehen der Scheibe eingestellt und mit einer Kontermutter gesichert. Der Montagering besteht aus verzinktem Stahl und ist im Lieferumfang des Tellerventils enthalten.

- für die Luftzufuhr
- geeignet für den Einsatz in Büros, Gebäuden, etc.
- Deckenmontage
- gute Einstellparameter
- schnelle und einfache Installation
- einfache Luftstrommessung

Installation:
Der Montagering wird mit einer Schraube oder Niete am Rohr befestigt. Die Befestigung des Ventils erfolgt durch "Einschrauben" der Laschen am Plattenventil in die Gewinde im Montagering.

Messung und Regelung:

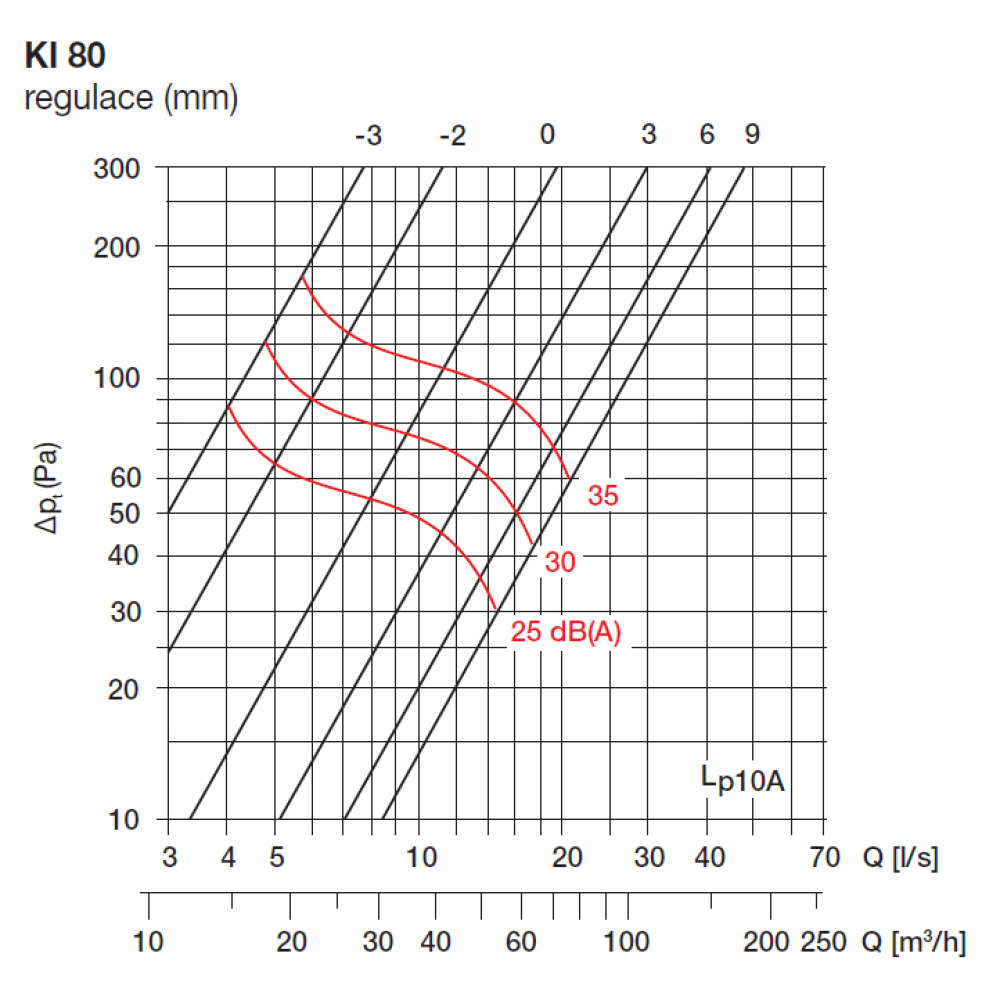

Die Durchflussregelung erfolgt durch Drehen der Mittelscheibe zur Veränderung des Einstellmaßes s (mm). Die Messung des Luftstroms erfolgt durch Messung der Druckdifferenz mit einem separaten Messrohr. Weitere Informationen finden Sie in den Durchflussdiagrammen.

Erläuterungen:
Die KI-Absperrklappe ist in lackierter Ausführung.
Das KIC-Plattenventil ist glänzend verchromt.
