Schallgedämpfte Radialventilatoren, die für explosionsgefährdete Anwendungen geeignet sind.
mehr Informationen
Preis auf Anfrage
Verfügbarkeit: auf Anfrage [25.8.2026, 00:00] Update

Zum Projekt hinzufügen
Waren können nicht über das Internet bestellt werden.
Kontaktieren Sie die Spezialisten der Verkaufsabteilung oder besuchen Sie unsere Filialen

Zum Projekt hinzufügen
Produkt-Code:
Hersteller: S&P SISTEMAS DE VENTILACIÓN, S.L.U.   mehr Informationenweniger Informationen

S&P SISTEMAS DE VENTILACIÓN, S.L.U.
Llevant, 4
Polígono Industrial Llevant
08150 Parets del Vallès
Barcelona – Spain
consultas[zav]solerpalau[teč]com
www.solerpalau.com/en-en/home

Beschreibung des Produkts
Beschreibung des Produkts
Schrank

besteht aus einer Rahmenkonstruktion mit seitlichen Sandwichpaneelen einer Dicke von 25 mm, die mit selbstschneidenden Schrauben am Schrankrahmen befestigt sind. Die Sandwichpaneele bestehen aus einem äußeren und einem inneren verzinkten Blech sowie einer schalldämmenden Füllung aus Glasmineralwolle im Inneren. Die einzelnen Paneele lassen sich abnehmen. Der Ventilator ist im Gehäuse auf gefederten Profilen gelagert, um die Übertragung von Schwingungen zu begrenzen. Am Gehäuse befinden sich runde Anschlüsse mit einlippiger Dichtung. Unter dem Gehäuse befindet sich ein Stahl-Montagerahmen. Die einzelnen Paneele sind gegen ein Paneel mit Druckanschluss austauschbar. Während des Betriebs des Ventilators herrscht im Gehäuse Überdruck.

Laufrad

ist radial mit nach hinten gekrümmten Schaufeln ausgeführt und statisch sowie dynamisch ausgewuchtet.

Motor

Die Motoren der CVAB-Ventilatoren sind einphasig für eine Spannung von 230 V, die CVAT-Motoren sind dreiphasig für eine Spannung von 230/400 V oder dreiphasig für eine Spannung von 400 V. Die Motoren sind mit einem Thermoschutz ausgestattet. Geschlossene, wartungsfreie Kugellager mit lebenslanger Fettfüllung. Schutzart IP55, Isolationsklasse F, Standard-Betriebstemperatur CVAB -40 °C bis +60 °C, CVAT -20 °C bis +50 °C.

Drehzahlregelung

Die Drehzahl des Ventilators kann nicht geregelt werden.

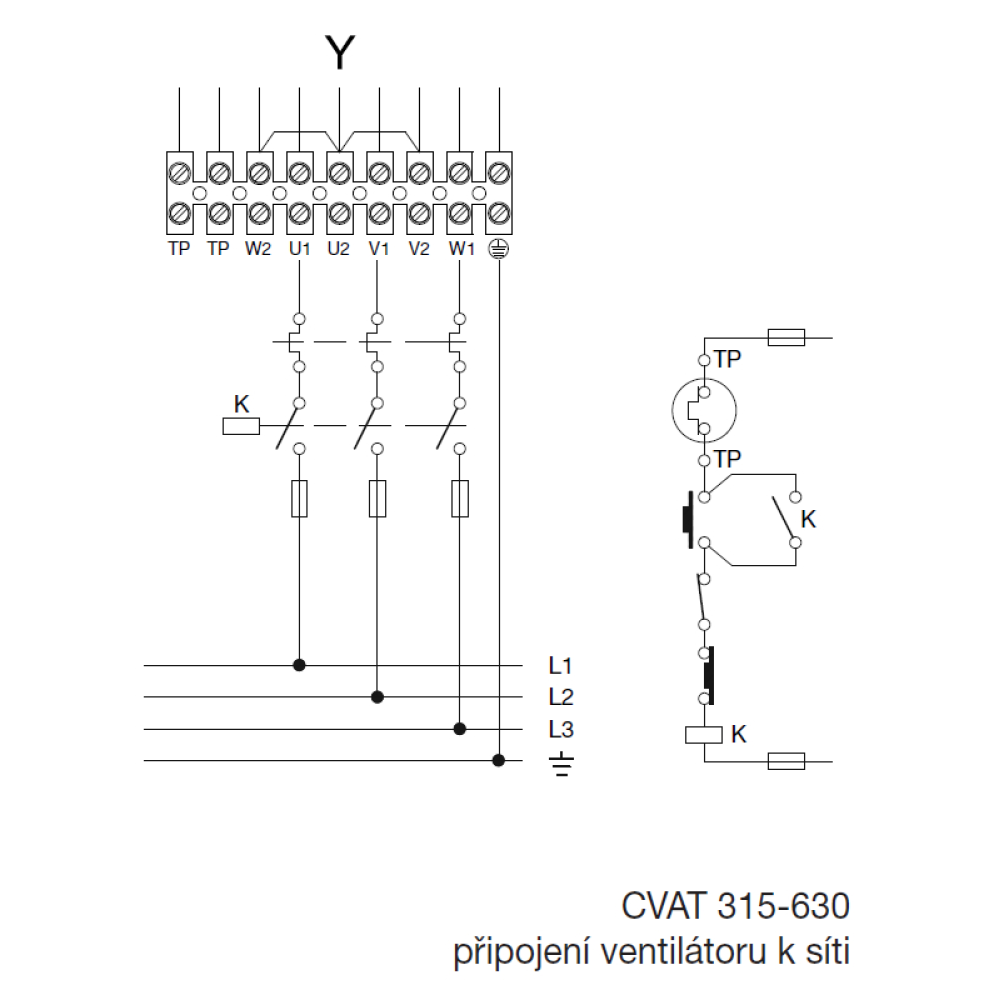

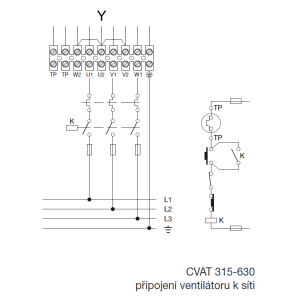

Klemmenleiste

Bei CVAB-Ventilatoren befindet sich diese am Gehäuse, CVAT-Ventilatoren verfügen über keine Klemmenleiste.

Montage

erfolgt ausschließlich in der auf der Maßskizze dargestellten Position, wobei die Motorachse horizontal ausgerichtet sein muss. Die Position des Auslassstutzens kann bei der Montage durch den Austausch der Blende mit dem Stutzen gegen eine seitliche oder obere Vollblende geändert werden.

Hinweise

Die Ventilatoren eignen sich für lüftungstechnische Anwendungen, bei denen der geringe Geräuschpegel des Ventilators von Vorteil ist, insbesondere zur Entlüftung von Restaurants, Großküchen, Sporthallen, Krankenhäusern, Lagerhallen und Schwimmbädern.

Explosionsgeschützte Ausführung – explosive Gase (G)

Motoren mit geschlossener Bauweise (d):
Klassifizierung des Ventilators II 2G Ex h IIB+H2 T4 Gb (Motor mit geschlossener Bauweise, Klassifizierung II 2G Ex db IIC T4), IP55, Isolationsklasse F. Die Drehzahl dieser Modelle lässt sich über einen Frequenzumrichter regeln. Der Motor ist mit einem Wärmeschutz mittels PTC-Thermistoren ausgestattet, der während des Betriebs stets aktiv sein muss.

Motoren mit erhöhter Sicherheit (e):
Klassifizierung des Ventilators II 2G Ex h IIB+ H2 T3 (Motoren mit erhöhter Sicherheit, Klassifizierung II 2G Ex eb IIC T3)

Vollständige Beschreibung

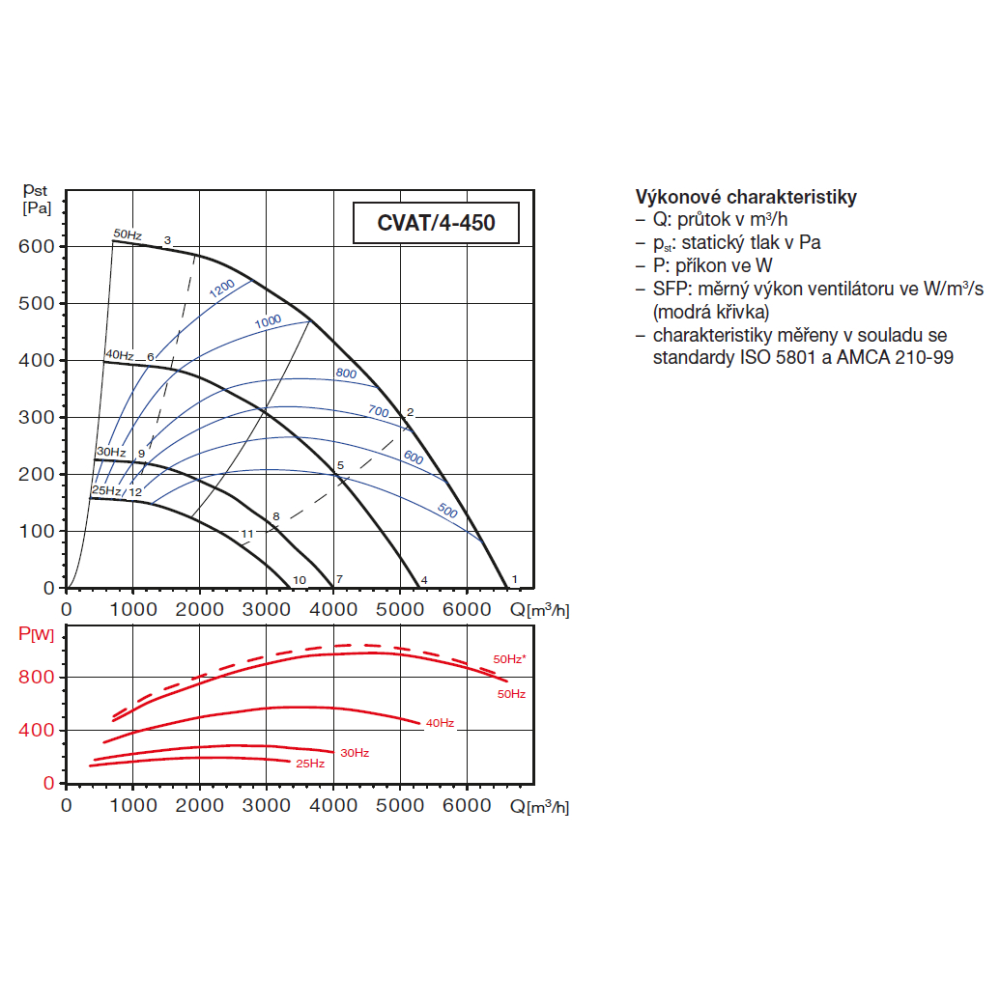

Parameter
Základní údaje
Motortyp AC
Ventilatortyp radial
Max. Lufttemperatur 60 °C
Připojení
Durchmesser des Einlassstutzens 450 mm
Durchmesser der Anschlussleitung am Auslauf 450 mm
Elektrické parametry
Stromversorgung 230/400 V
Schutzart IP55
Maximale Leistung 983 W
Maximaler Strom 3,30 A - 1,90 A
Další
Gewicht 58,00 kg
Höchstgeschwindigkeit 1 430 min⁻¹
Sicherheitsvorschriften

Durch die Einhaltung dieser Anleitung sollte kein Risiko entstehen, dass die Sicherheit, die Gesundheit und die Umwelt in Übereinstimmung mit den Richtlinien der EU (mit der CE-Kennzeichnung) betrifft. Das Gleiche gilt für die sonstigen Produkte, die in der Anlage oder bei der Installation verwendet wurden. Nehmen Sie die nachfolgenden Hinweise ernst:

• Halten Sie die Sicherheitsanweisungen ein, damit es nicht zu Schäden an der Anlage oder zur Gefährdung der Gesundheit von Personen kommt.
• Die in dieser Anleitung aufgeführten technischen Informationen dürfen nicht geändert werden.
• Es ist verboten, in den Motor der Anlage einzugreifen.
• Damit die Anlage den Richtlinien der EU entspricht, muss die Anlage in Übereinstimmung mit den geltenden Vorschriften an das Elektronetz angeschlossen werden,.
• Die Anlage muss in einer solchen Weise installiert werden, damit unter normalen Betriebsbedingungen es nicht zu einem Kontakt mit irgendeinem beweglichen Teil und/oder einem spannungsführenden Teil kommen kann.
• Die Anlage entspricht den geltenden Vorschriften für den Betrieb von elektrischen Anlagen.
• Vor jedem Eingriff in das Gerät ist es immer notwendig, es von der Stromversorgung zu trennen.
• Bei der Handhabung sowie der Wartung müssen geeignete Werkzeuge verwendet werden.
• Die Anlage darf nur für die Zwecke verwendet werden, für die sie bestimmt ist.
• Diese Anlage dürfen keine Kinder jünger als 8 Jahre und keine Personen mit verringerten physischen, sinnlichen oder mentalenFähigkeiten oder einem Mangel an Erfahrungen und Kenntnissen verwenden, wenn sie nicht unter der Beaufsichtigung einer verantwortlichen Person stehen oder wenn sie nicht ausreichend über die sichere Verwendung der Anlage belehrt wurden und bei denen es nicht zu einem Verständnis der damit verbundenen Risiken kommen kann. Der Benutzer muss absichern, dass Kinder nicht mit der Anlage spielen können. Die Reinigung und Wartung der Anlage dürfen Kinder nicht ohne Aufsicht durchführen.
