BX-1H 200 Feuerplattenventil

Beschreibung

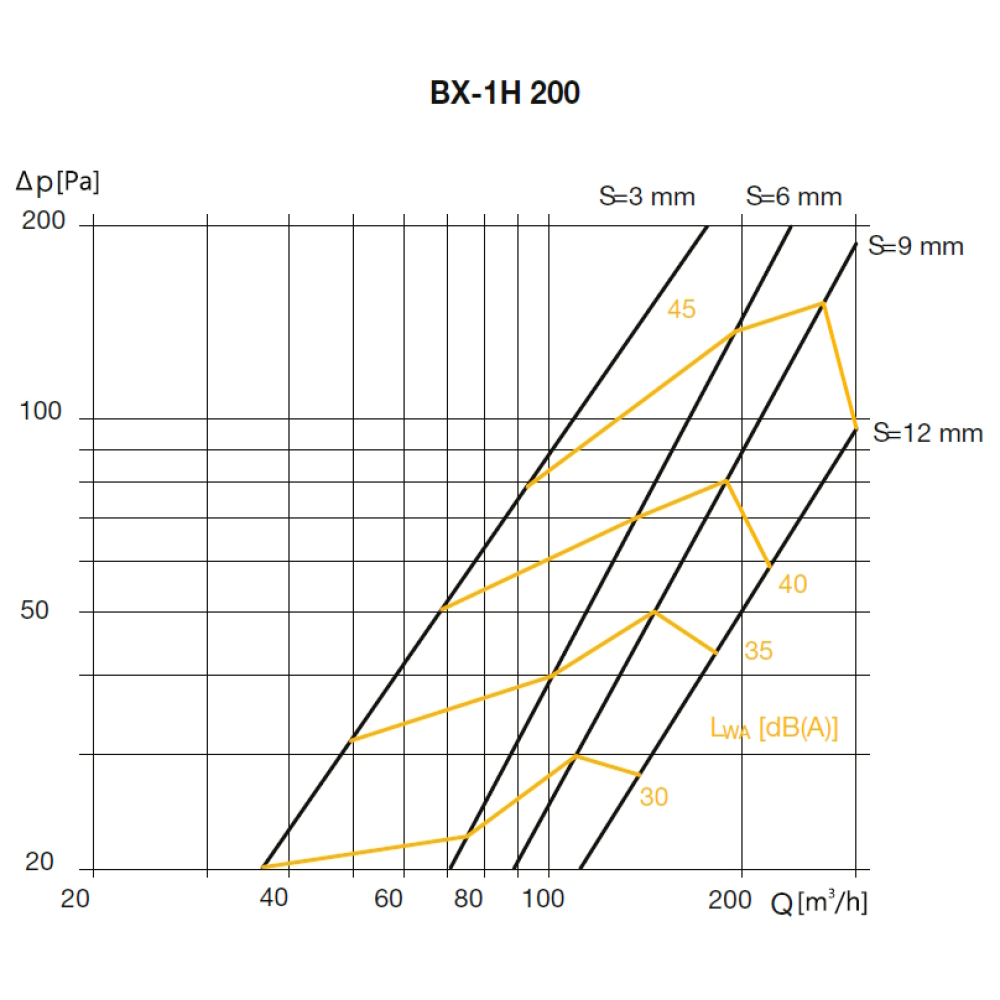

Das BX-1H Brandplattenventil ist aus lackiertem Stahlblech gefertigt. Das Ventil besteht aus einem runden Gehäuse, einer Steuerscheibe, einer Montagehülse und einer Dichtung, um eine inhärente Feuer- und Rauchbeständigkeit zu gewährleisten. Die Steuerscheibe des Ventils ermöglicht eine einfache Durchflussregelung und Positionierung mittels einer Gegenmutter.

Verwendung

Das Brandschutzventil BX-1H ist für den Einbau in eine vertikale Brandabschottung vorgesehen. Das Ventil kann am Anfang der Rohrstrecke platziert werden. Im Brandfall schließt das Ventil und trennt benachbarte Brandabschnitte voneinander. Das Ventil schließt, wenn die Temperatur der durchströmenden Luft 72 °C übersteigt. Es soll eine weitere Ausbreitung des Feuers verhindern. In der Betriebsstellung befindet sich das Ventil in geöffneter Position (Bereitschaftsstellung).
Die BX-1H-Brandschutzventile sind nach EN 13501-3+A1:2010 als EI 60 (in o->i) S klassifiziert. Die Ausführung des Ventils entspricht der EN 15650:2010.

Zubehör

- 1WKP Endschalter für die Stellung "Auf"
- 1WKK Endschalter für die Stellung "Zu"
- 1WKKP Endschalter für die Stellung "Auf" und "Zu"
- 1WKKP Endschalter für die Stellung "Auf" und "Zu"
- KM35 Einbauhülse L = 35 mm
- KM67 Einbauhülse L = 67 mm
- KM120 Einbauhülse L = 120 mm
- KM150 Einbauhülse L = 150 mm

Einbau

- das Ventil ist für die Entlüftung am Anfang der Entlüftungsleitung vorgesehen
- das Produkt muss gemäß der geprüften Projektdokumentation hinsichtlich seiner Klassifizierung installiert werden - siehe Leistungserklärung
- das Ventil muss gemäß der beiliegenden Montageanleitung installiert werden
- wir empfehlen, das Ventil so zu installieren, dass eine regelmäßige Wartung im Rahmen der regelmäßigen Inspektionen möglich ist

Vorsicht

Brandschutzventile sind Brandschutzeinrichtungen, daher sind die in der Norm vorgeschriebenen Regeln (Schulung der Installateure, regelmäßige Betriebskontrollen usw.) unbedingt einzuhalten. Fordern Sie weitere Informationen an.
