Beschreibung des Produkts

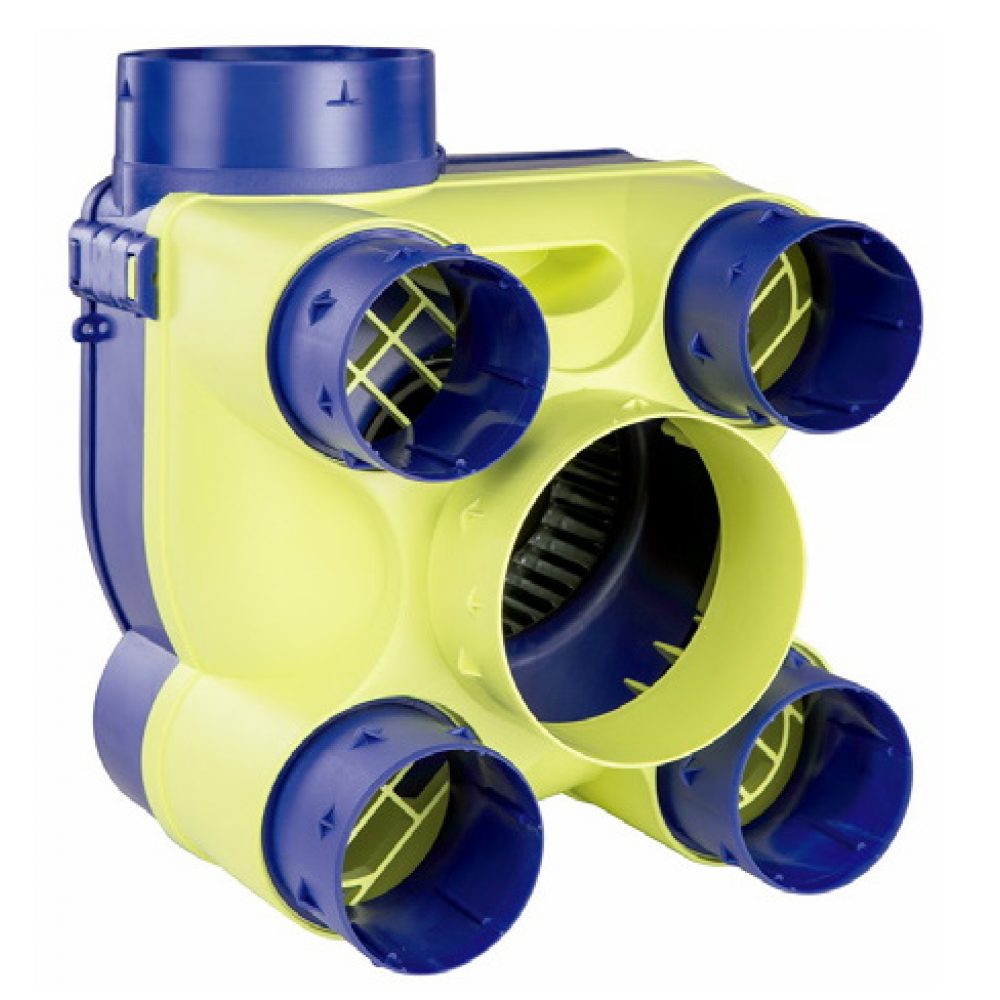

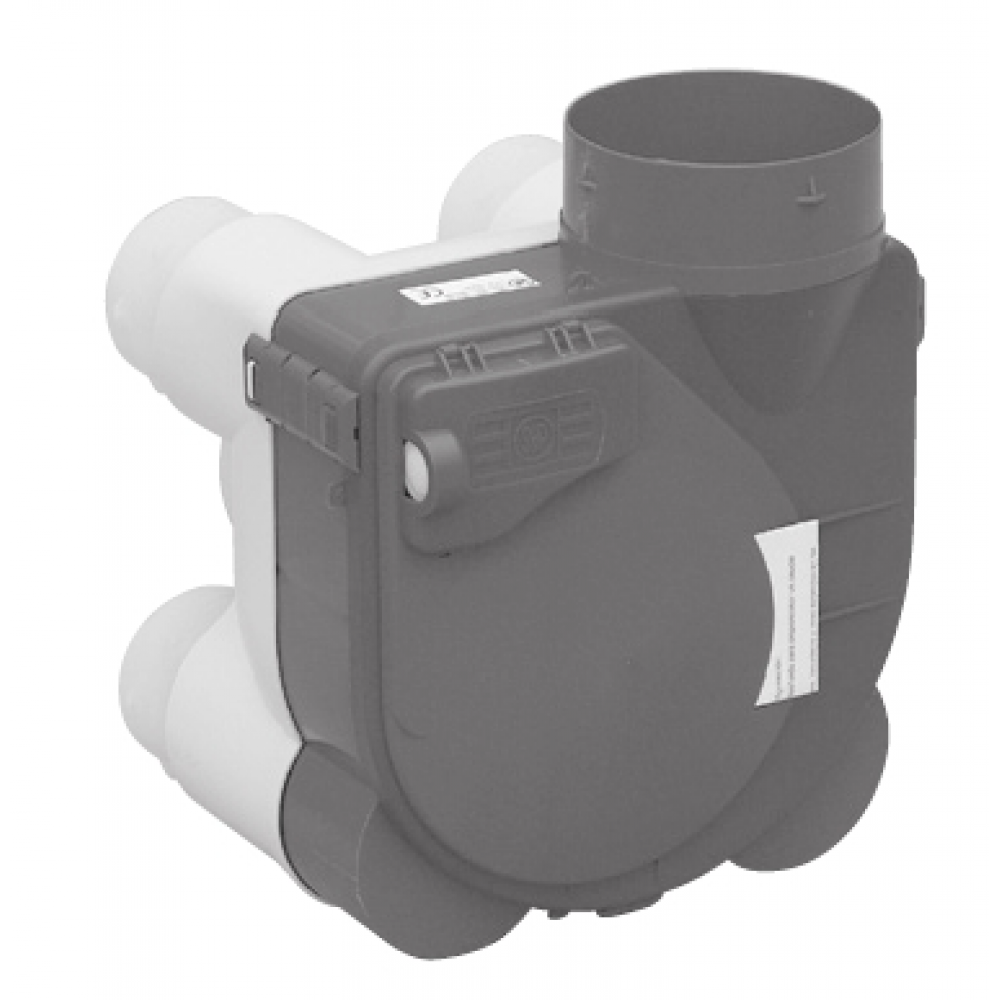

Schrank

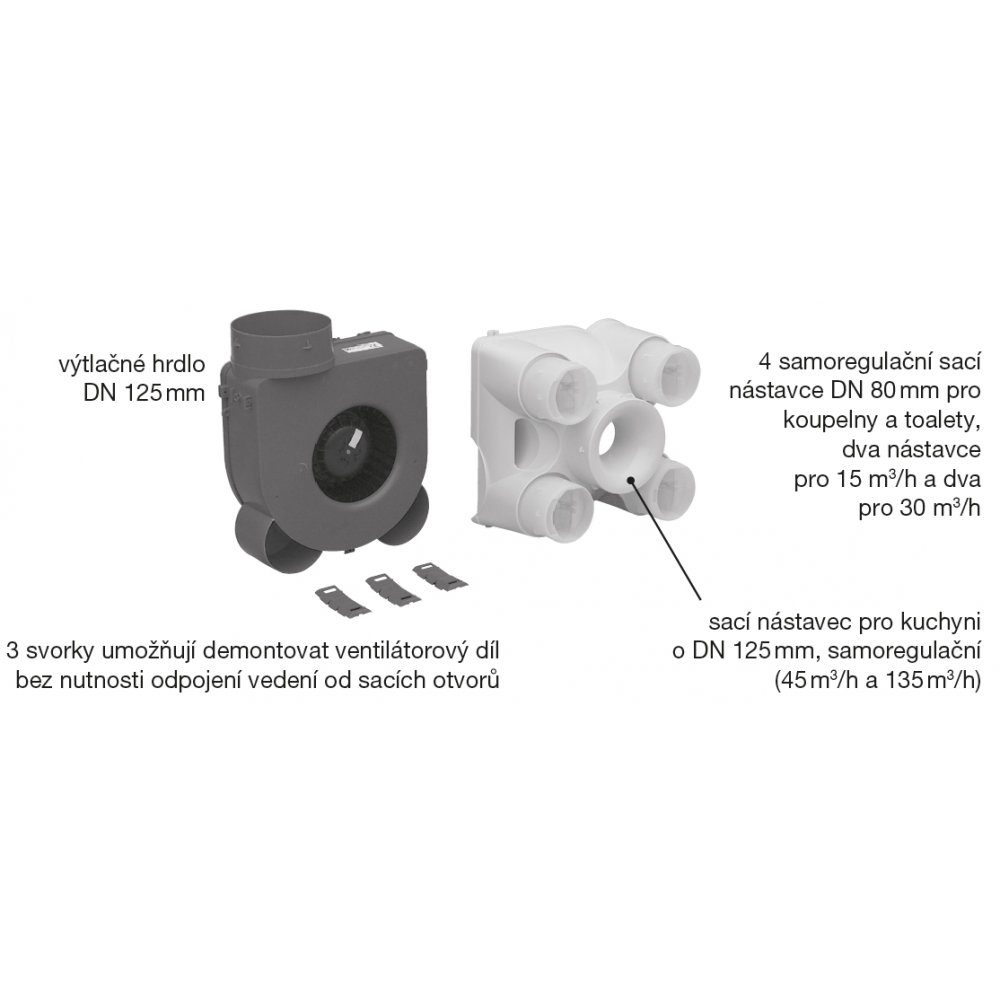

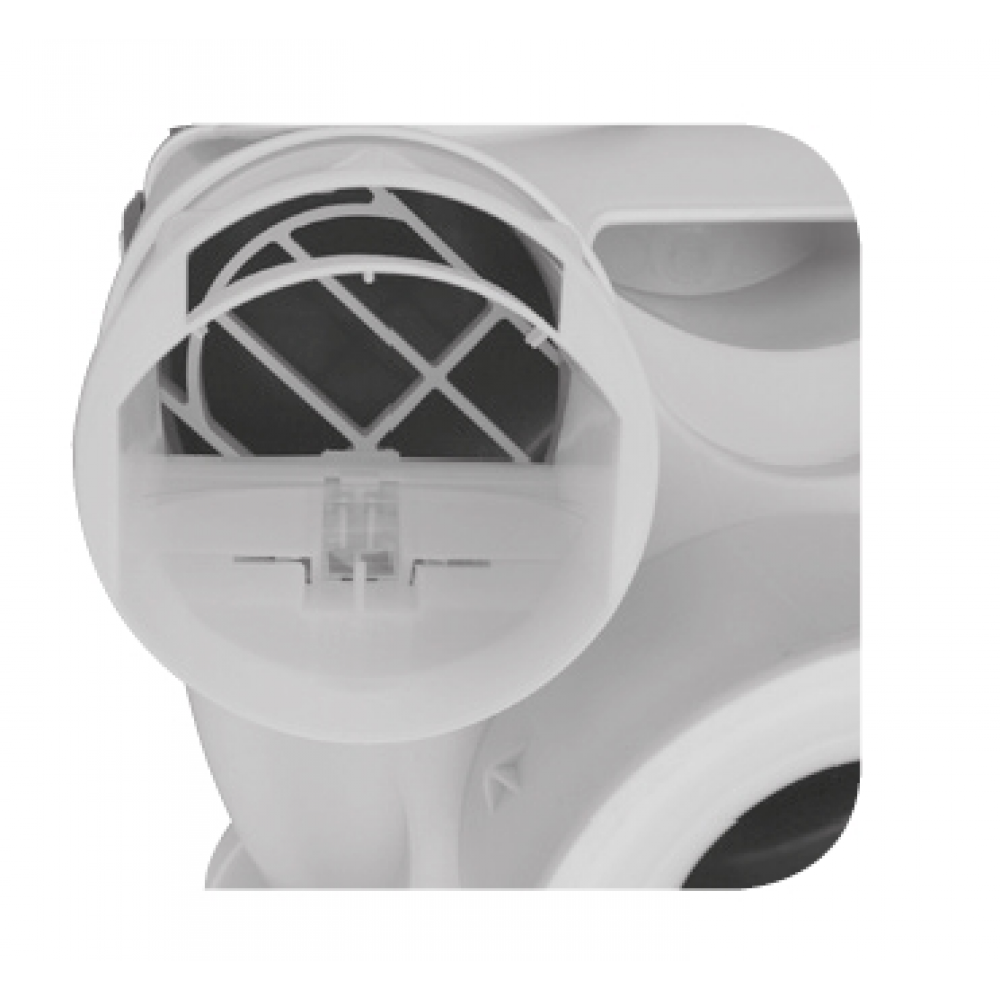

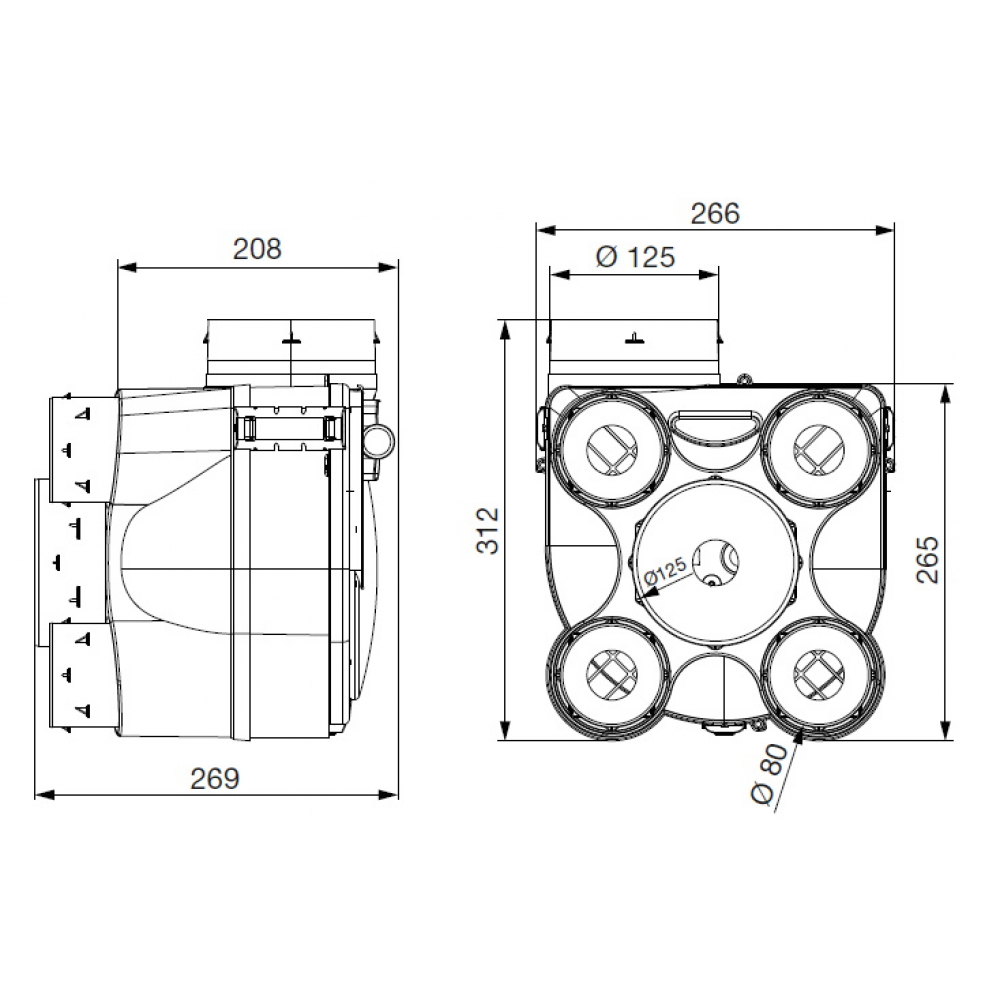

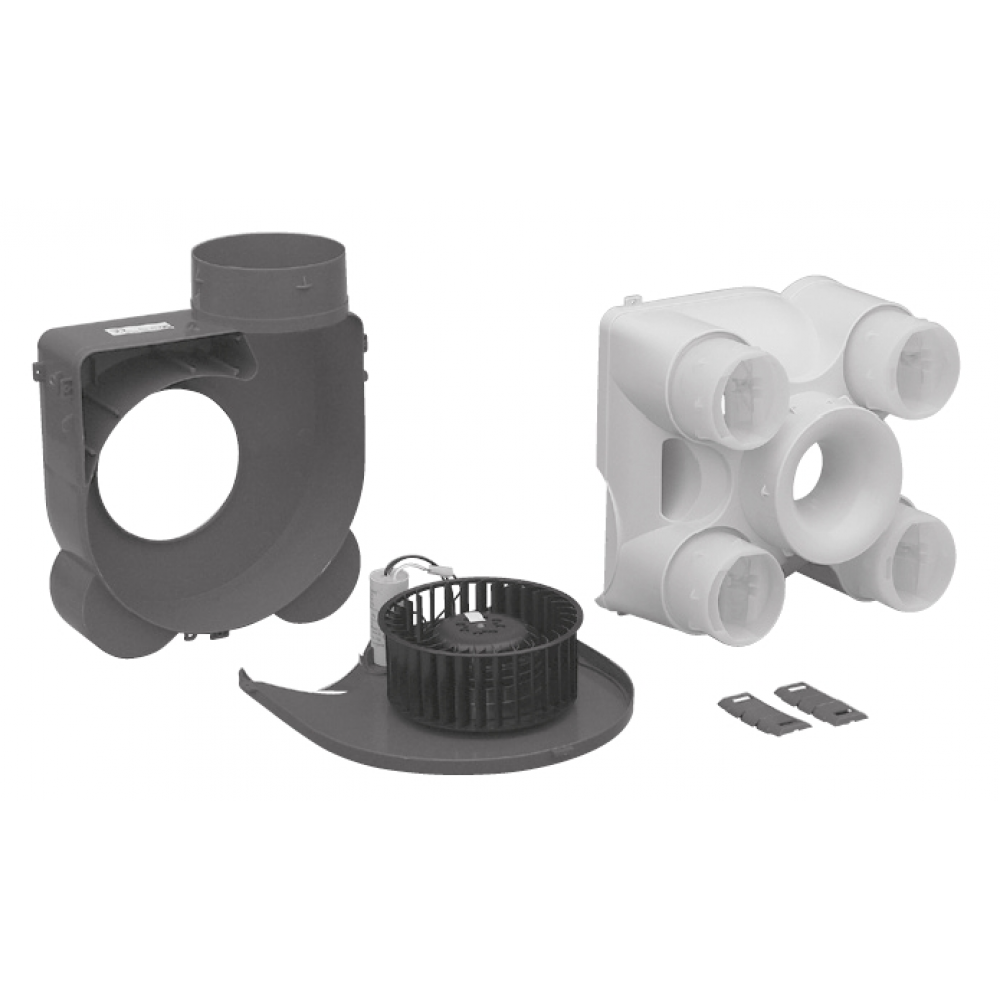

Das Gehäuse ist aus schlagfestem Kunststoff gefertigt. Das Gehäuse besteht aus zwei Teilen, die durch 3 Klammern verbunden sind, und einem Ventilatorgehäuse. Dadurch kann das Gehäuse geöffnet und der Ventilatorkörper und der Motor zu Reinigungs- und Inspektionszwecken leicht entfernt werden, ohne dass die Rohrleitungen demontiert werden müssen. An einem Teil des Gehäuses befinden sich 4 Einlässe DN 80 mm und 1 Einlass DN 125 mm. Der Druckauslass befindet sich im zweiten Teil des Schranks und hat eine DN 125/160 mm. Die drei Ansaugstutzen sind für die Entwässerung von Toiletten und Bädern vorgesehen. Mindestens ein Saugstutzen ist immer verblendet. Der Saugaufsatz DN 125 mm ist selbstregulierend und für die Entwässerung von Küchen ausgelegt.
Laufrad
Das Laufrad ist radial, mit vorwärts gekrümmten Schaufeln. Das Laufrad ist statisch und dynamisch ausgewuchtet.
Motor
Der Motor ist ein Asynchronmotor mit einem Außenrotor. Der Motor hat einen thermischen Schutz gegen Überhitzung. Die Isolierung ist Klasse B. Die Betriebsumgebungstemperatur beträgt -20˚ bis +50˚C. Schutzart IP44.

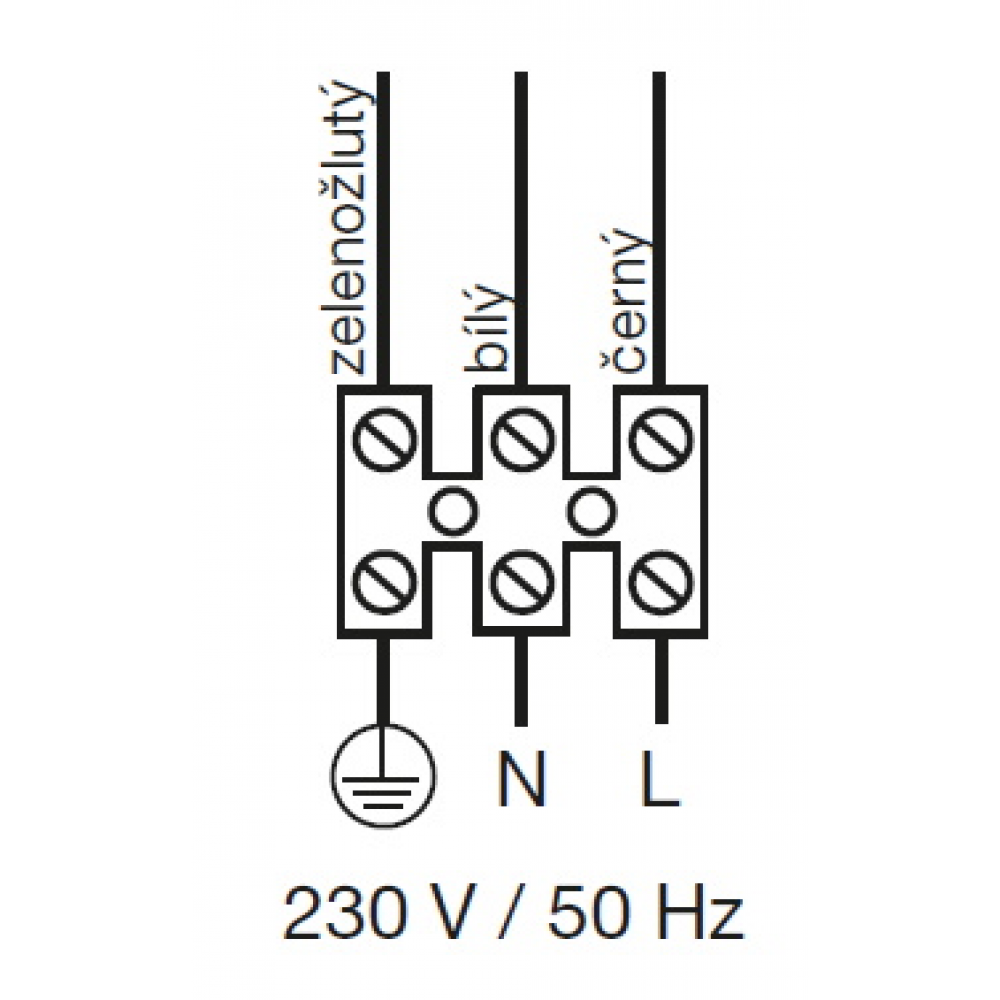

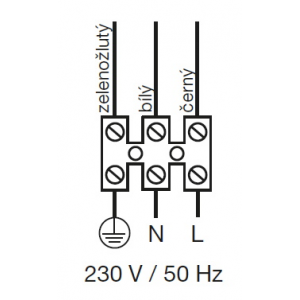

Elektrischer Anschluss

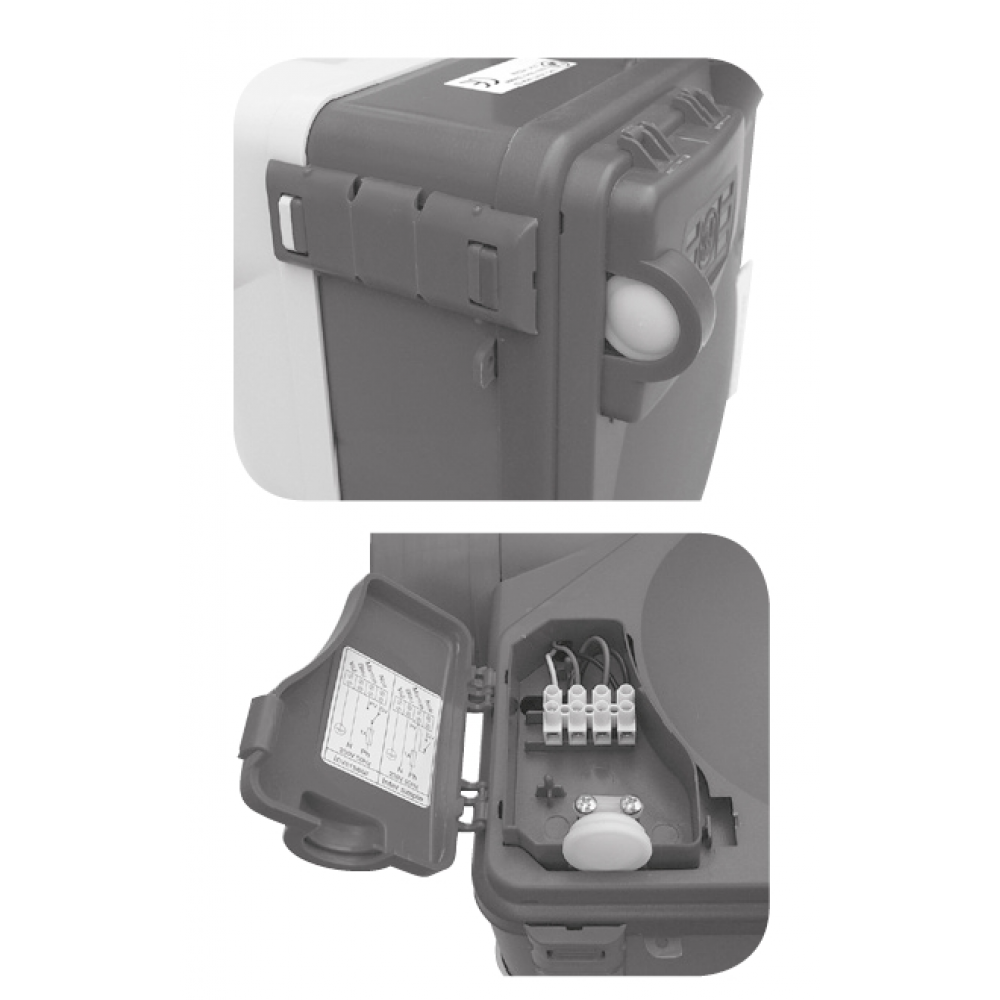

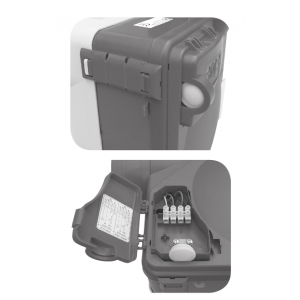

Der Ventilator verfügt über eine Klemmenleiste, die unter der seitlich geöffneten Abdeckung des Gehäuses zugänglich ist.
Regulierung
Der Ventilator ist standardmäßig 1-stufig.
Montage
Der Ventilator wird mit Seilen von der Decke abgehängt. Je nach gewünschter Anzahl der Ansaugrohre werden die überstehenden Stopfen entfernt.
Hinweise

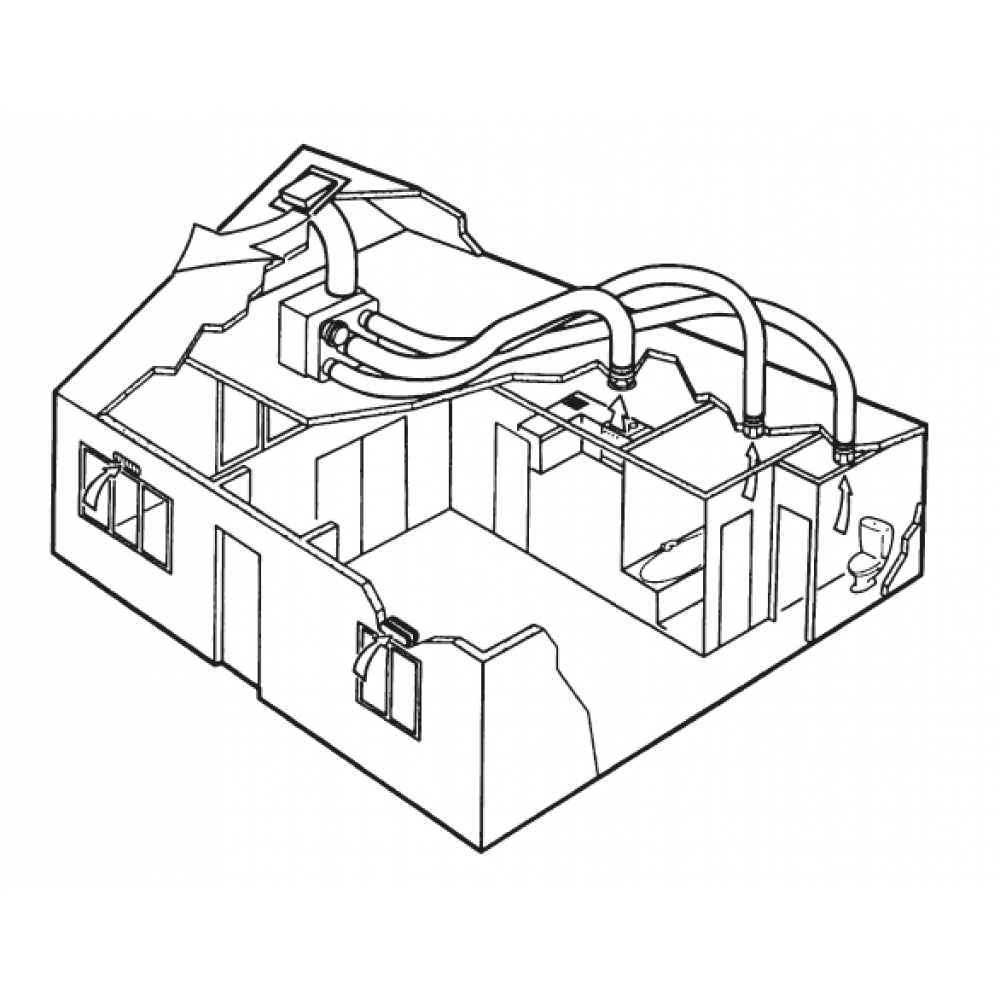

Die Ventilatoren sind als zentrale Lüftung für Einfamilienhäuser, Sanitäranlagen, Büros und kleinere Räume vorgesehen. Vorzugsweise können beim Einbau in der Laibung Flexkopf- und Plattenventile verwendet werden. Die Ventilatoren können auch in Verbindung mit einem Hygrostat HIG 2 oder einem Hygrostat in Kombination mit einem Thermostat zur Belüftung von Nassräumen eingesetzt werden.

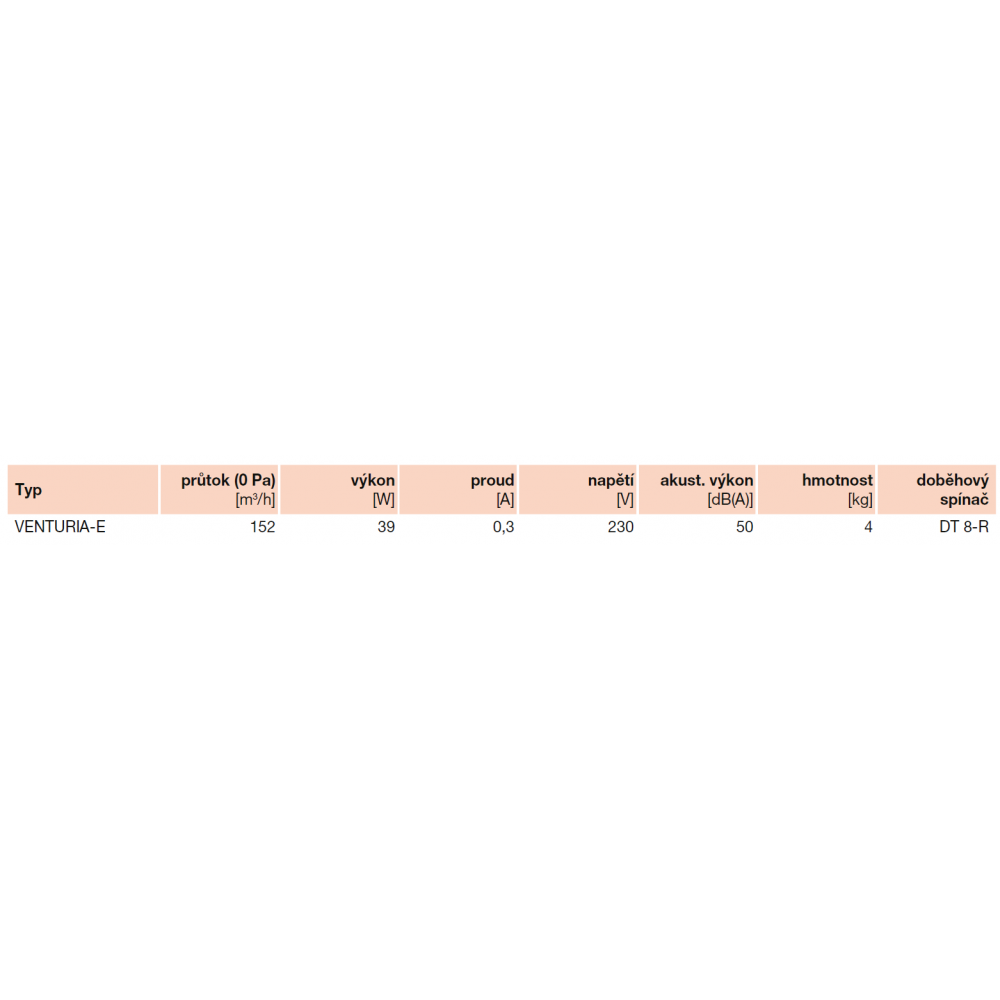

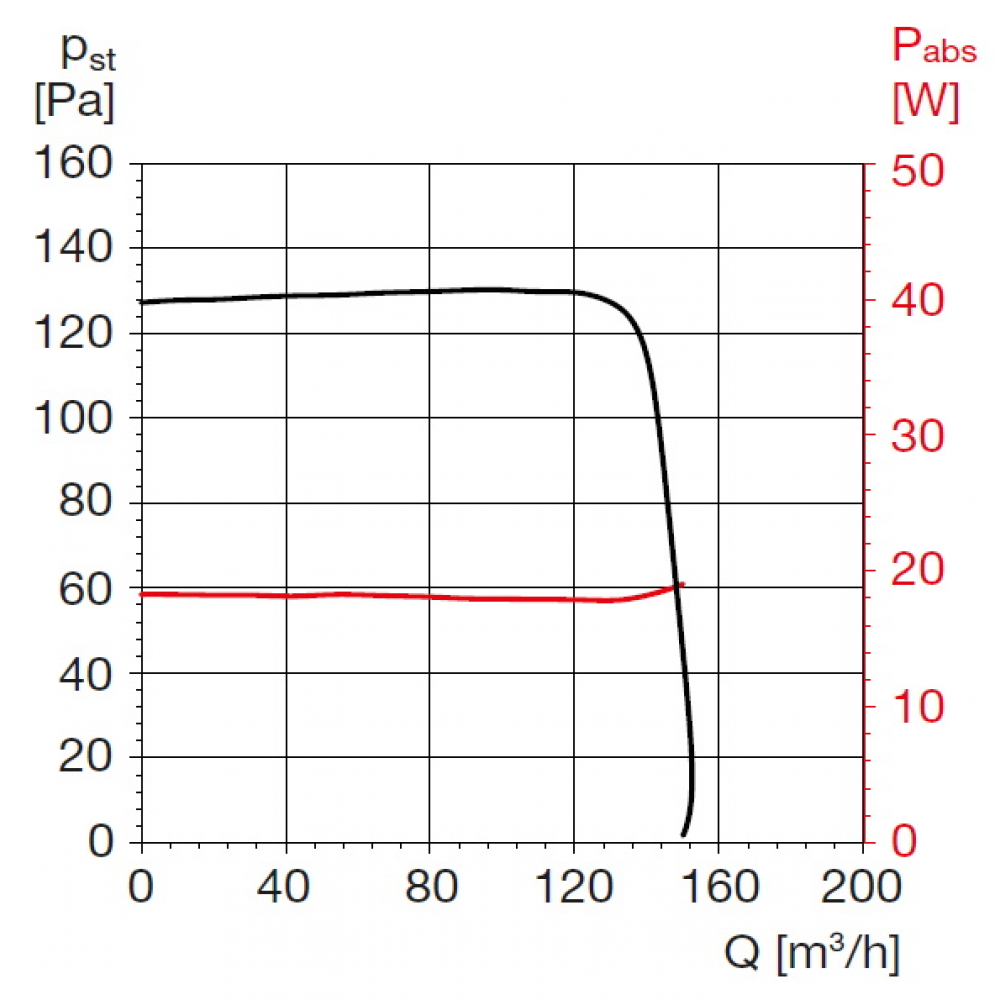

Parametry
| Základní údaje | |
|---|---|
| Ventilatortyp | radial |
| Konstruktion | Hängend |
| Gewicht [kg] | 4,00 kg |
| Připojení | |
| Durchmesser des Verbindungsrohrs [mm] | 125 mm |
| Elektrické parametry | |
| Stromversorgung [V] | 230 V |
| Schutzart | IP44 |
| Motortyp | AC |
| Maximale Leistung [W] | 39 W |
| Maximaler Strom [A] | 0,30 A |
| Vybavení | |
| Kugellager | Ja |
| Kugellager | Nein |
| Rückschlagventil | Nein |
| Rückschlagventil | Nein |
| Verzögerter Auslauf | Nein |
| Verzögerter Auslauf | Nein |
| Einstellbarer Auslauf | Nein |
| Einstellbarer Auslauf | Nein |
| Hygrostat | Nein |
| Hygrostat | Nein |
| Bewegungssensor | Nein |
| Bewegungssensor | Nein |
| Verstellbarkeit | Nein |
| Verstellbarkeit | Nein |
| Partikelfilter | Nein |
| Partikelfilter | Nein |
| Mehr Ansaugöffnungen | Ja |
| Mehr Ansaugöffnungen | Nein |
| Schalldämmung | Nein |
| Schalldämmung | Nein |
| Další | |
| Max. Lufttemperatur [°C] | 50 °C |
Durch die Einhaltung dieser Anleitung sollte kein Risiko entstehen, dass die Sicherheit, die Gesundheit und die Umwelt in Übereinstimmung mit den Richtlinien der EU (mit der CE-Kennzeichnung) betrifft. Das Gleiche gilt für die sonstigen Produkte, die in der Anlage oder bei der Installation verwendet wurden. Nehmen Sie die nachfolgenden Hinweise ernst:
• Halten Sie die Sicherheitsanweisungen ein, damit es nicht zu Schäden an der Anlage oder zur Gefährdung der Gesundheit von Personen kommt.
• Die in dieser Anleitung aufgeführten technischen Informationen dürfen nicht geändert werden.
• Es ist verboten, in den Motor der Anlage einzugreifen.
• Damit die Anlage den Richtlinien der EU entspricht, muss die Anlage in Übereinstimmung mit den geltenden Vorschriften an das Elektronetz angeschlossen werden,.
• Die Anlage muss in einer solchen Weise installiert werden, damit unter normalen Betriebsbedingungen es nicht zu einem Kontakt mit irgendeinem beweglichen Teil und/oder einem spannungsführenden Teil kommen kann.
• Die Anlage entspricht den geltenden Vorschriften für den Betrieb von elektrischen Anlagen.
• Vor jedem Eingriff in das Gerät ist es immer notwendig, es von der Stromversorgung zu trennen.
• Bei der Handhabung sowie der Wartung müssen geeignete Werkzeuge verwendet werden.
• Die Anlage darf nur für die Zwecke verwendet werden, für die sie bestimmt ist.
• Diese Anlage dürfen keine Kinder jünger als 8 Jahre und keine Personen mit verringerten physischen, sinnlichen oder mentalenFähigkeiten oder einem Mangel an Erfahrungen und Kenntnissen verwenden, wenn sie nicht unter der Beaufsichtigung einer verantwortlichen Person stehen oder wenn sie nicht ausreichend über die sichere Verwendung der Anlage belehrt wurden und bei denen es nicht zu einem Verständnis der damit verbundenen Risiken kommen kann. Der Benutzer muss absichern, dass Kinder nicht mit der Anlage spielen können. Die Reinigung und Wartung der Anlage dürfen Kinder nicht ohne Aufsicht durchführen.
