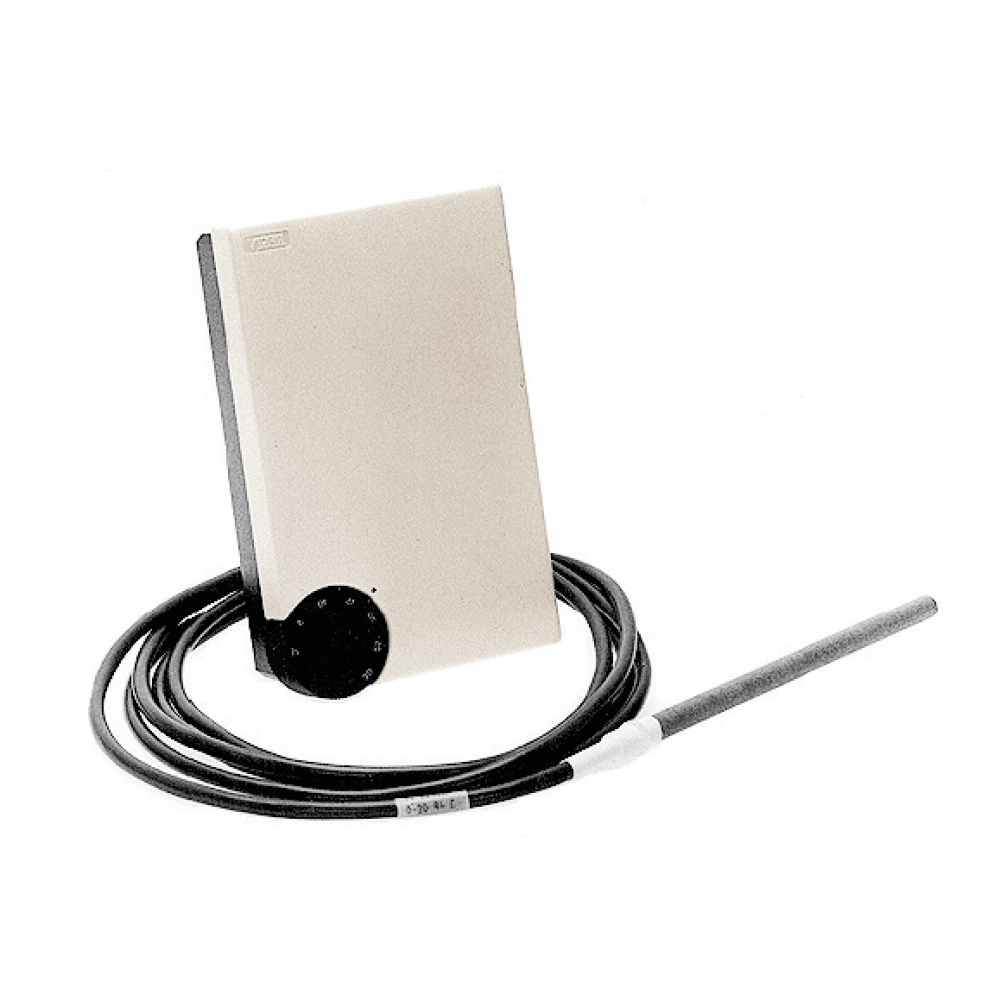

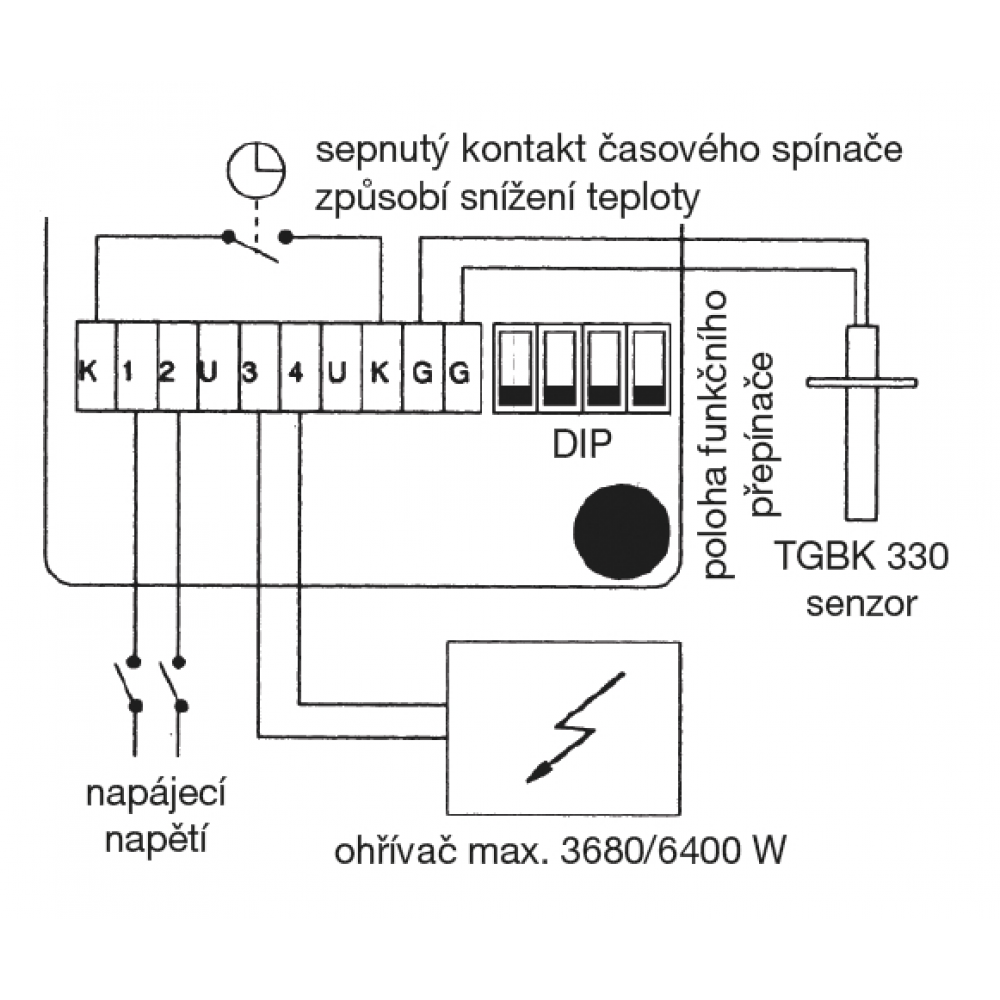

E-Mail sendenREG 230/400 ist ein Triac-Regler, der für die Steuerung von Elektroheizungen mit 1 Phase (230 V) oder 2 Phasen (2×400 V) geeignet ist. Die Steuerung erfolgt durch Änderung des Ein-Aus-Intervalls (normalerweise 60 Sekunden). Die Abschaltung erfolgt im stromlosen Zustand, so dass keine Interferenzen mit Kommunikationsgeräten auftreten. Der Regler kann in folgendem Modus verwendet werden:
>- als Raumthermostat zur Regelung in Abhängigkeit von der Raumtemperatur (entsprechend der Temperatur in der Nähe des Reglers) und entsprechend der Einstellung des Reglers am Gerät

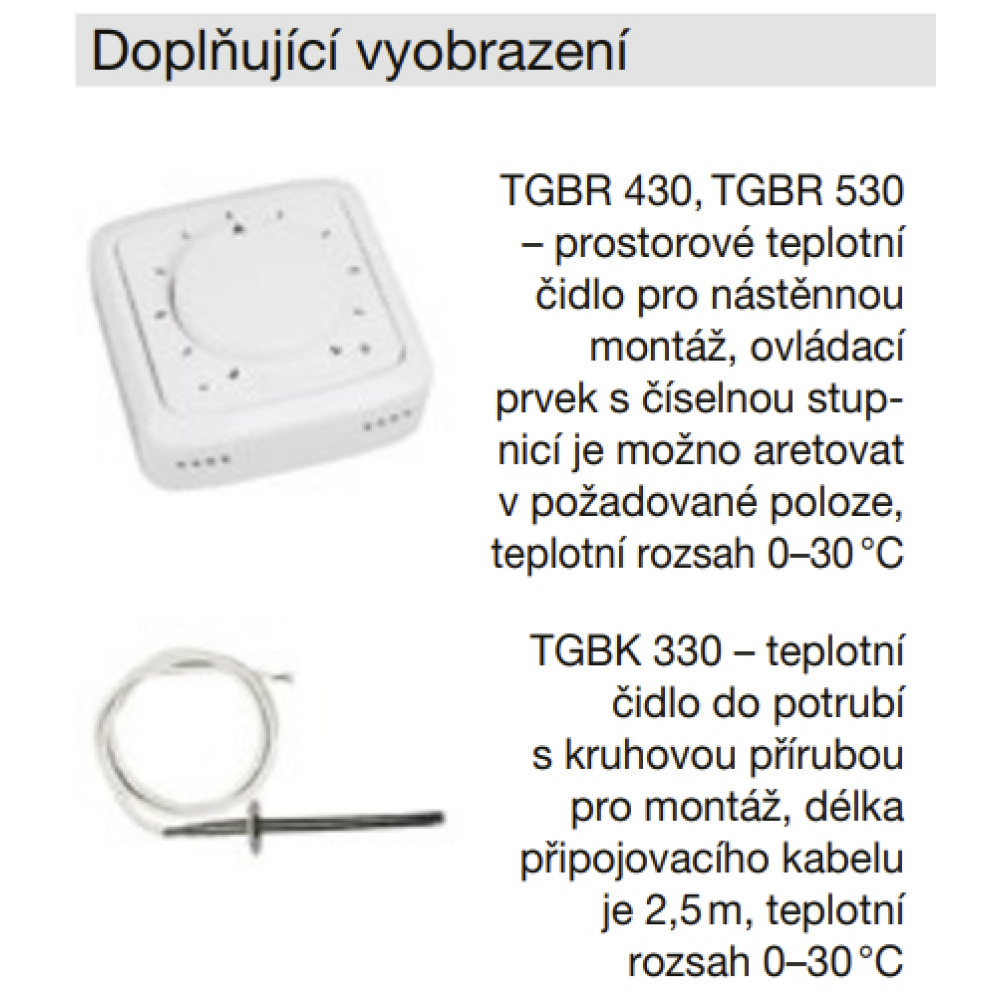

- in Verbindung mit einem TGBK-Thermistorfühler in der Rohrleitung zur Regelung der Temperatur in der Rohrleitung auf die am Geräteregler eingestellte Temperatur (nicht im Lieferumfang enthalten)
- in Verbindung mit einem TGBR-Raumregler, der in größerer Entfernung vom Regler selbst angebracht ist, zur Regelung in Abhängigkeit von der Raumtemperatur, interner Thermistorfühler abgeklemmt

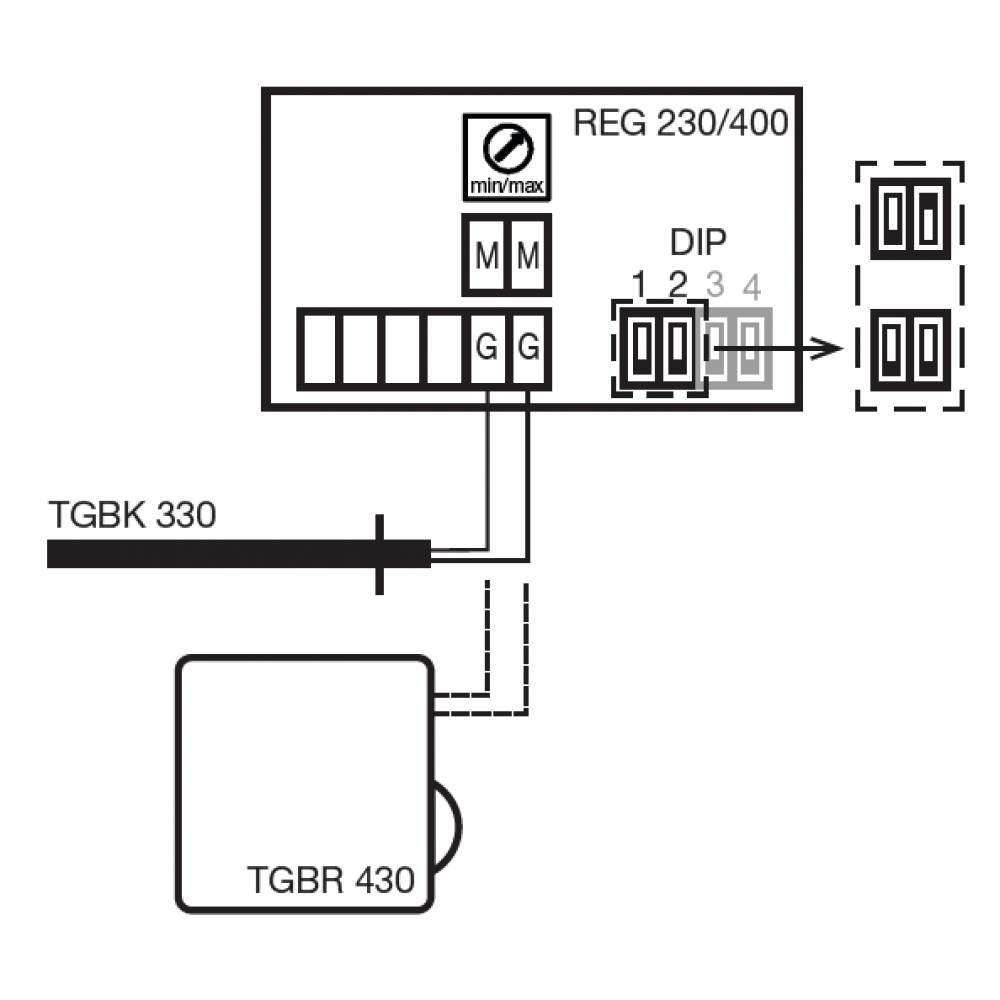

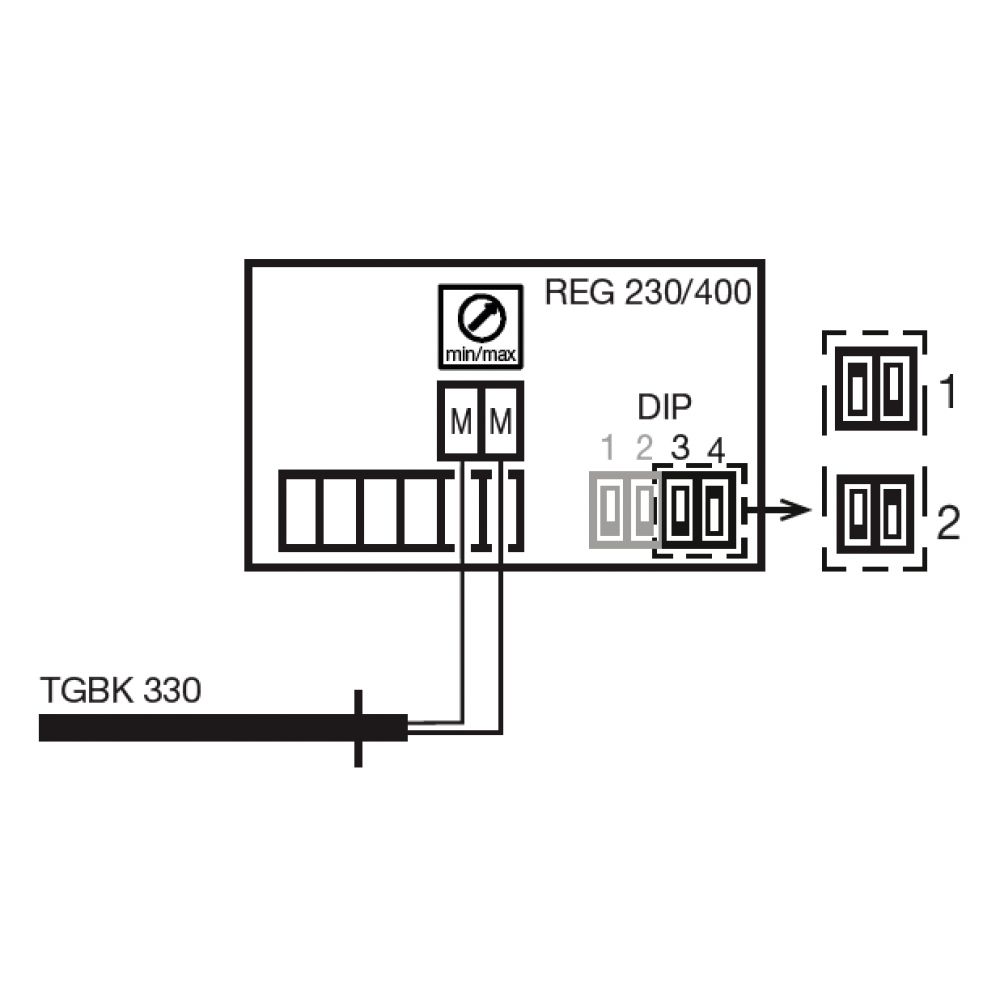

Die Begrenzung der maximalen oder minimalen Zulufttemperatur erfolgt durch Anschluss des Fühlers TGBK 330 an die Klemmen MM. Die Minimal- bzw. Maximaltemperatur wird über ein Potentiometer im Bereich von 0-30 °C eingestellt.

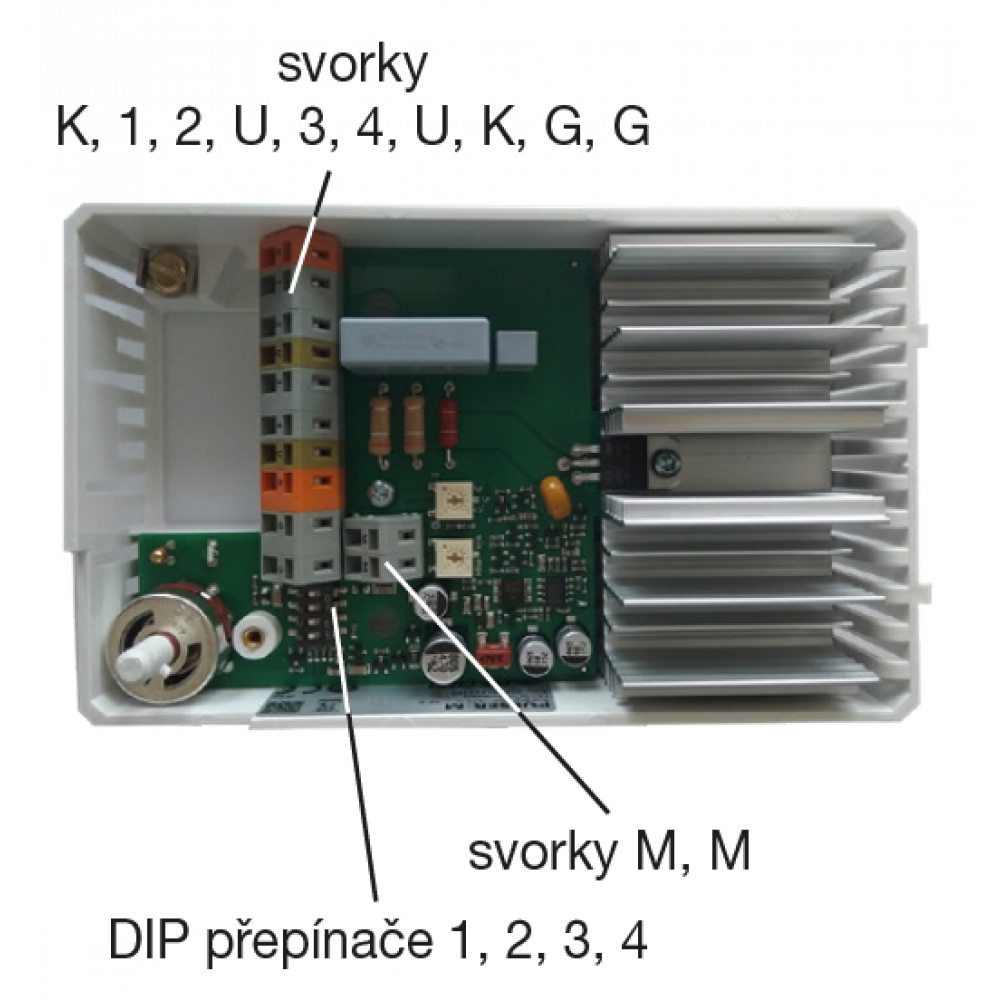

Abhängig von der gewählten Betriebsart (Regler oder Fühler) müssen die "DIP"-Schalter im Inneren des Reglers, die nach Abnahme des Deckels zugänglich sind, richtig eingestellt werden.

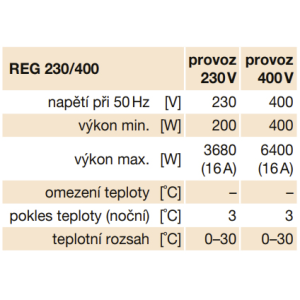

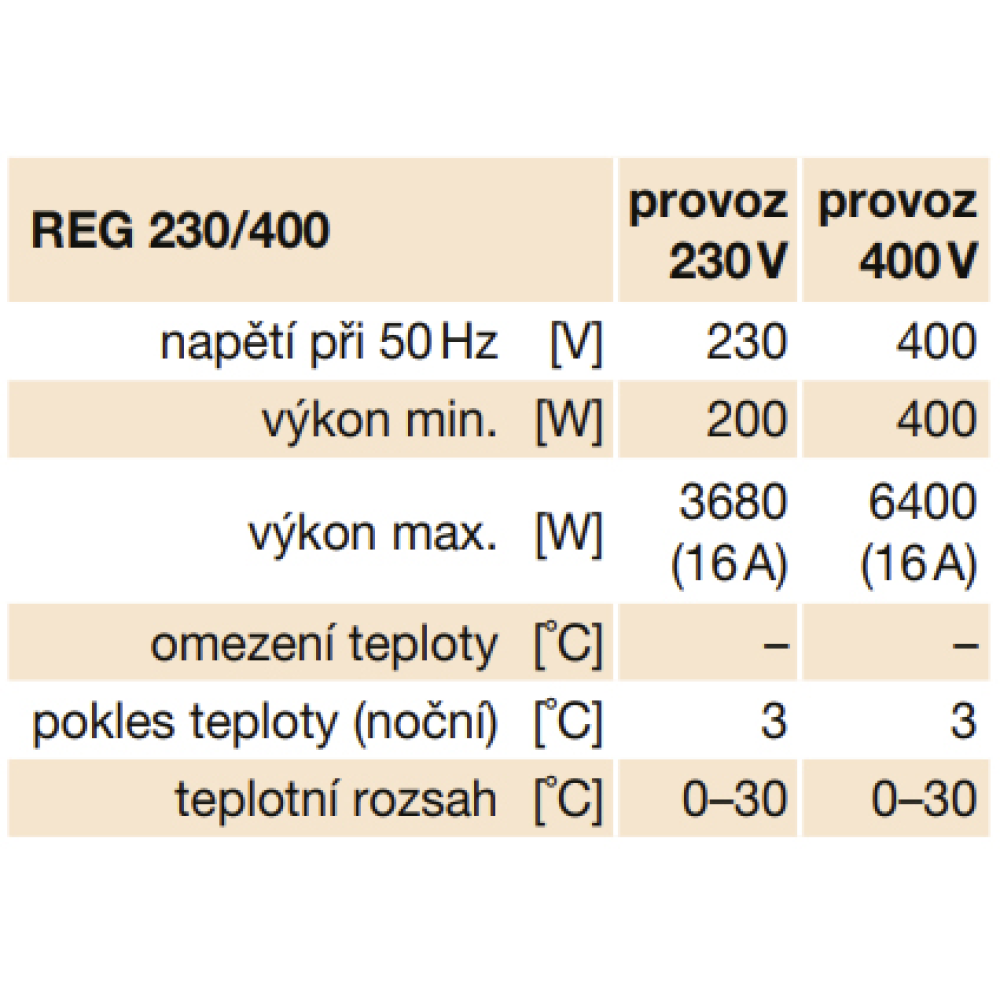

- Schutzart IP20
- die Regler verfügen über einen Überhitzungsschutz
- durch den Einsatz von externen Schaltuhren kann ein nächtlicher Temperaturabfall von 0-3 °C gewährleistet werden
- der Regler ist für normale Umgebungen ausgelegt, Temperaturbereich 0-30 °C
- Abmessungen 92 × 34 × 150 mm (B × H × T)
Durch die Einhaltung dieser Anleitung sollte kein Risiko entstehen, dass die Sicherheit, die Gesundheit und die Umwelt in Übereinstimmung mit den Richtlinien der EU (mit der CE-Kennzeichnung) betrifft. Das Gleiche gilt für die sonstigen Produkte, die in der Anlage oder bei der Installation verwendet wurden. Nehmen Sie die nachfolgenden Hinweise ernst:
• Halten Sie die Sicherheitsanweisungen ein, damit es nicht zu Schäden an der Anlage oder zur Gefährdung der Gesundheit von Personen kommt.
• Die in dieser Anleitung aufgeführten technischen Informationen dürfen nicht geändert werden.
• Es ist verboten, in den Motor der Anlage einzugreifen.
• Damit die Anlage den Richtlinien der EU entspricht, muss die Anlage in Übereinstimmung mit den geltenden Vorschriften an das Elektronetz angeschlossen werden,.
• Die Anlage muss in einer solchen Weise installiert werden, damit unter normalen Betriebsbedingungen es nicht zu einem Kontakt mit irgendeinem beweglichen Teil und/oder einem spannungsführenden Teil kommen kann.
• Die Anlage entspricht den geltenden Vorschriften für den Betrieb von elektrischen Anlagen.
• Vor jedem Eingriff in das Gerät ist es immer notwendig, es von der Stromversorgung zu trennen.
• Bei der Handhabung sowie der Wartung müssen geeignete Werkzeuge verwendet werden.
• Die Anlage darf nur für die Zwecke verwendet werden, für die sie bestimmt ist.
• Diese Anlage dürfen keine Kinder jünger als 8 Jahre und keine Personen mit verringerten physischen, sinnlichen oder mentalenFähigkeiten oder einem Mangel an Erfahrungen und Kenntnissen verwenden, wenn sie nicht unter der Beaufsichtigung einer verantwortlichen Person stehen oder wenn sie nicht ausreichend über die sichere Verwendung der Anlage belehrt wurden und bei denen es nicht zu einem Verständnis der damit verbundenen Risiken kommen kann. Der Benutzer muss absichern, dass Kinder nicht mit der Anlage spielen können. Die Reinigung und Wartung der Anlage dürfen Kinder nicht ohne Aufsicht durchführen.
