REE6+ Triac-Drehzahlregler

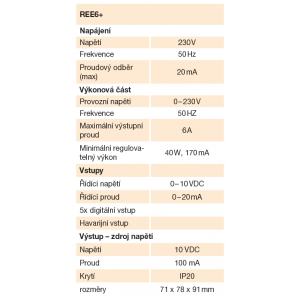

Informationen

- zur Leistungs- und Drehzahlregelung in Abhängigkeit von der Größe der Eingangsgröße
- für einphasige Lasten mit einem maximalen Strom von 6 A
- stufenlose oder stufige Ansteuerung
- galvanisch getrennte Steuereingänge
- Notfalleingang
- thermischer Schutz für Triac-Überlast
- einstellbare Mindestdrehzahl
- Hutschienenmontage
- zur Lüfterdrehzahlregelung, Leistungsregelung, Dimmer
- Betriebstemperatur 0 bis +40 °C
- Lagertemperatur -20 bis +60 °C

Verwendung
- Drehzahlregelung von einphasigen Motoren 230 V / 50 Hz

Beschreibung

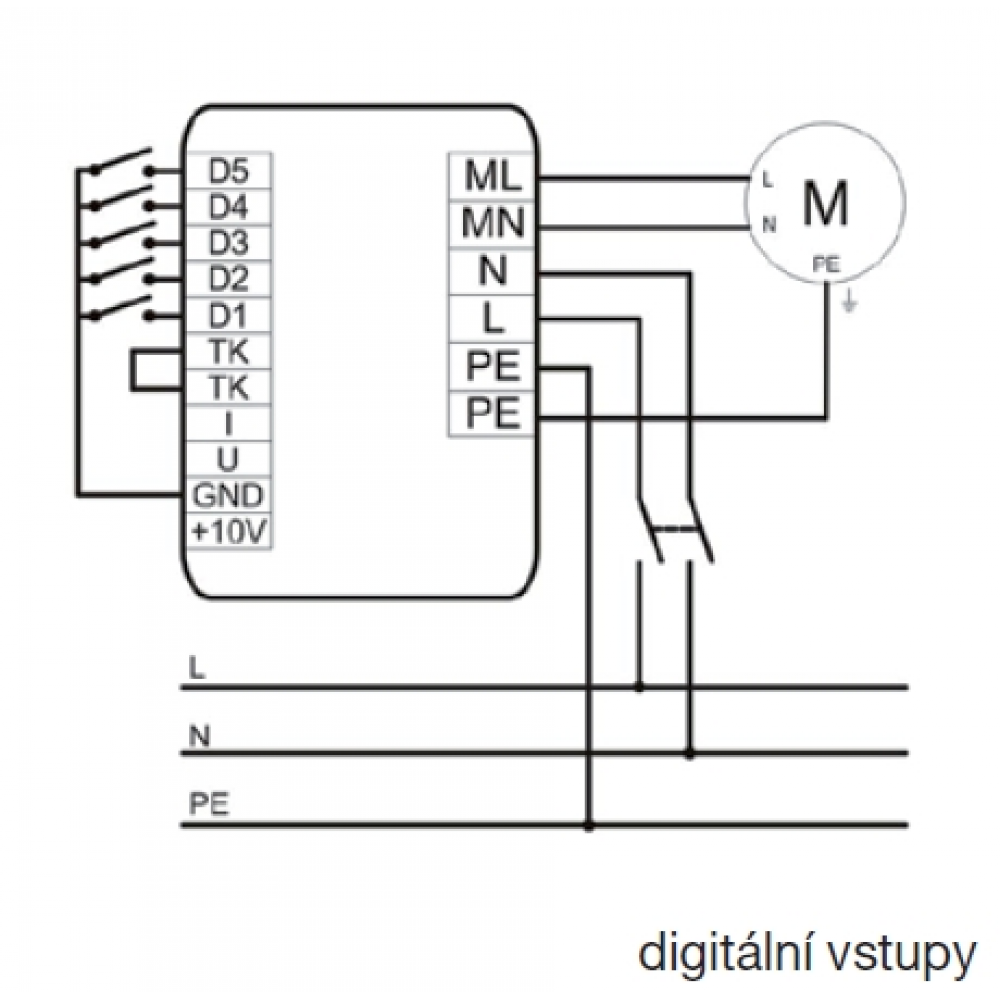

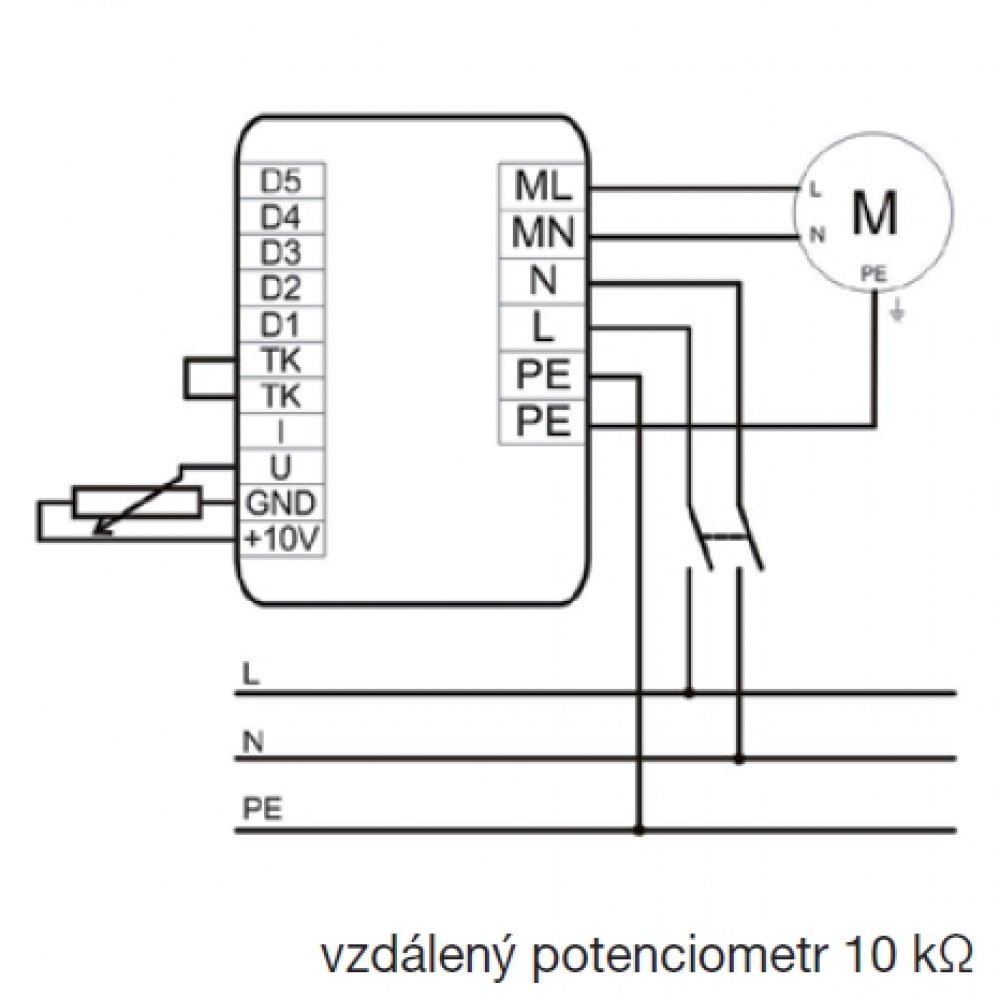

Der einphasige Triac-Regler dient zur stufenlosen Regelung von Lüftern, die sich zur Regelung durch Änderung der Spannung in Abhängigkeit von der Größe der Eingangsgröße eignen. Als Regelgröße kann ein Spannungseingang von 0-10 VDC, ein Stromeingang von 0-20 mA oder 5 Digitaleingänge (Stufen) verwendet werden, die gleichmäßig über den Regelbereich verteilt sind. Die Ansteuerung eines bestimmten Digitaleingangs ist eine Beschaltung z.B. durch einen Transistor mit offenem Kollektor oder einen Kontakt gegen GND auf der Klemmleiste.
Wenn kein Digitaleingang angeschlossen ist oder beide Analogeingänge Null sind, wird der Triac maximal geschlossen. Der Entscheidungspegel für die Auslösung des Triacs ist die Aktivierung eines beliebigen Digitaleingangs oder ein Anstieg der Steuerspannung über 0,25 V oder ein Anstieg des Stroms über 1 mA. Die Mindestdrehzahl, einstellbar von ca. 60-150 V, kann mit einem Trimmer neben der Klemmleiste eingestellt werden. Die Mindestdrehzahl kann bei den minimalen analogen Werten der Steuerspannung oder des Stroms oder beim Schalten des Digitaleingangs D1 eingestellt werden.

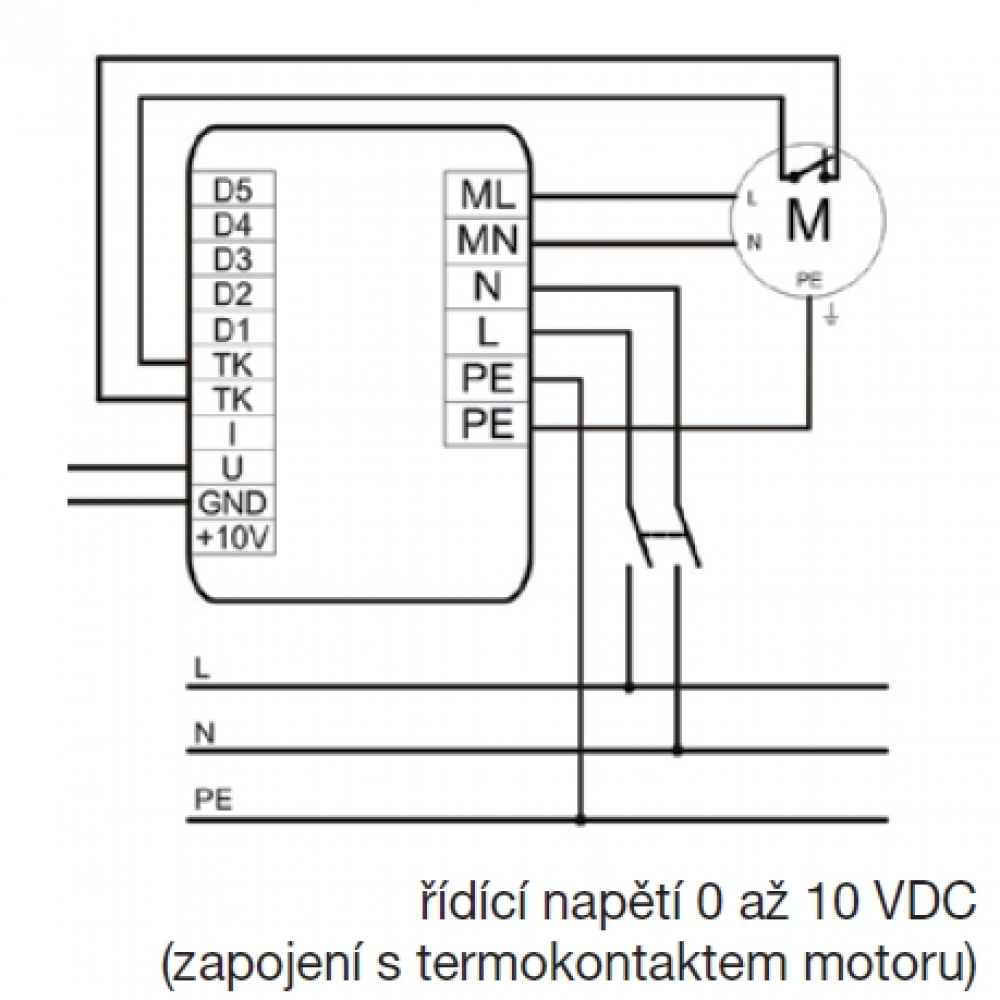

Der Regler ist mit einem Notstromeingang (Klemmen TK-TK) ausgestattet. Wenn der Notstromeingang unterbrochen wird, wird der Triac geschlossen. Dieser Kontakt kann zum Anschluss des Motor-Thermokontaktes verwendet werden. Zum Schutz vor thermischer Überlastung des Triacs befindet sich im Regler ein Temperatursensor, der sowohl bei Überhitzung als auch bei Ausfall des Notstromeingangs, d.h. bei vollständigem Schließen des Triacs, reagiert.

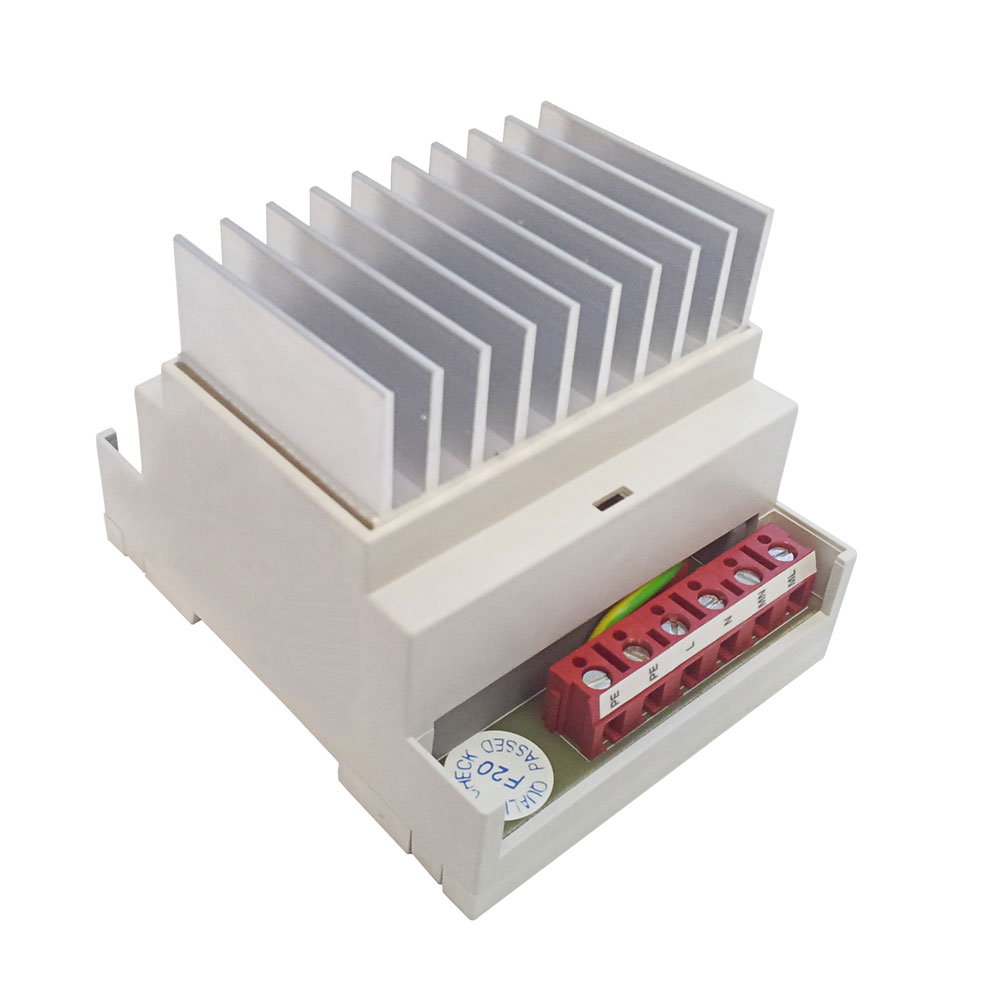

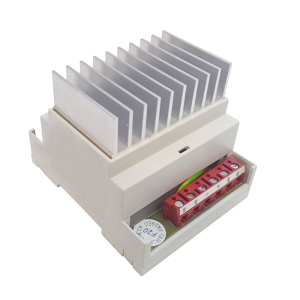

Auf der Frontplatte befinden sich ein Triac-Kühler und eine Betriebsanzeige. Die LED-Leuchte zeigt den Zustand an, in dem sich der Regler befindet. Im normalen Betriebszustand leuchtet die Kontrollleuchte permanent. Durch Ändern der Geschwindigkeit (Öffnungswinkel) ändert sich die Intensität der Anzeigeleuchte. Blinken zeigt an, dass der Notstromeingang bzw. die thermische Überlast aktiviert ist.

Eine 10 VDC/100 mA Spannungsquelle kann zur Versorgung externer Sensoren zur Bestimmung der Steuereingangsgröße verwendet werden. Die Querschnitte der Anschlussdrähte sind unter Berücksichtigung der Leitungslänge und der Störungsgefahr zu dimensionieren.
