Die JTR Triac-Schalter ermöglichen das berührungslose Schalten der elektrischen Heizung. Diese Lösung bringt einige Vorteile mit sich:
- Zuverlässigkeit der Halbleiterkomponenten - das Gerät benötigt keine Bedienung oder besondere Wartung
- Spannung wird im Nulldurchgang geschaltet - minimale Beeinträchtigung des Netzes
- geräuschloser Betrieb (im Vergleich zu Schützen)
- stufenlose Regelung der Heizleistung von 0 bis 100% auf Basis einer Steuerspannung von 0-10 V

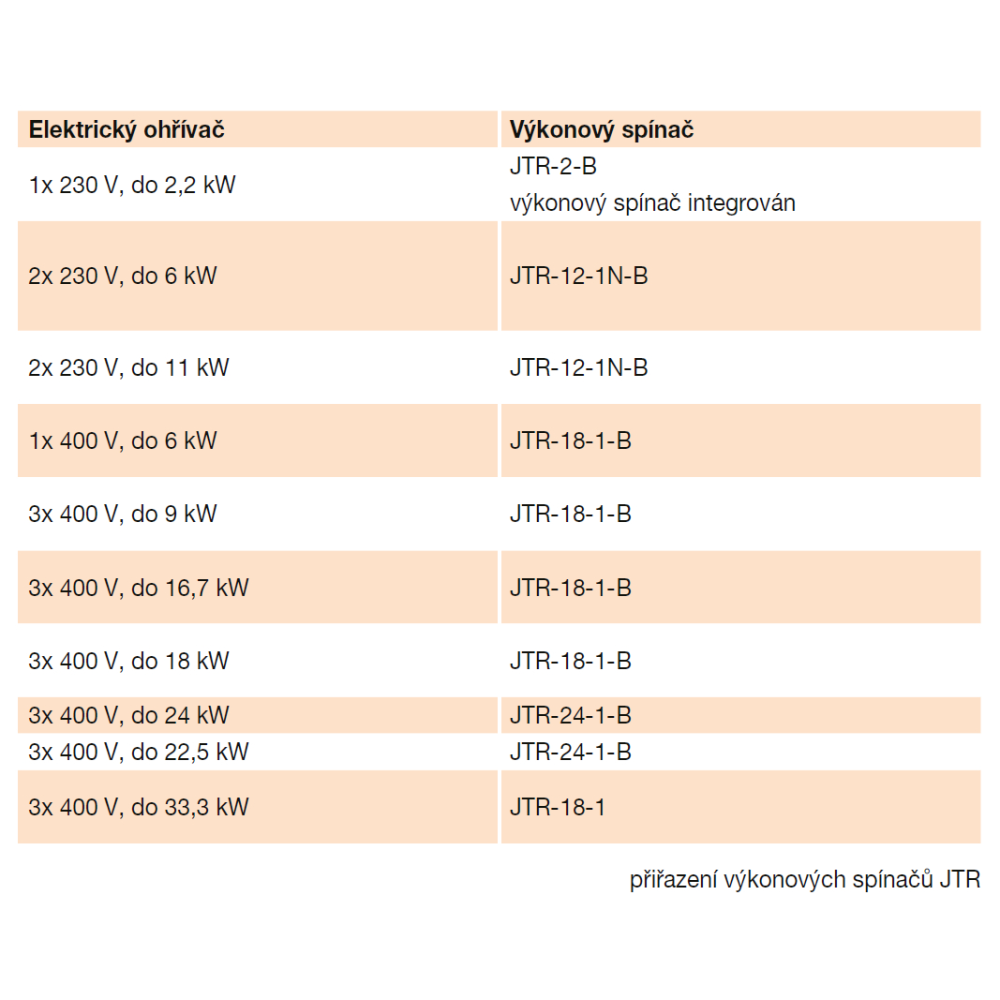

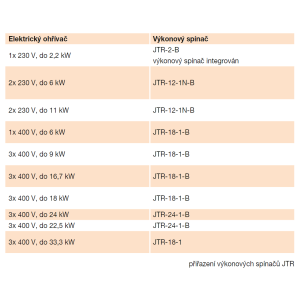

Heizungsbelegung
- JTR-2-B - 1× 230 V bis zu 2,3 kW
- JTR-12-1N-B - 1× 230 V oder 2× 230 V bis zu 6/12 kW
- JTR-12-1N-B - 1× 400 V oder 3× 400 V bis zu 12 kW
- JTR-18-1-B - 1× 400 V oder 3× 400 V bis zu 18 kW
- JTR-24-1-B - 3× 400 V bis zu 24 kW
Dreiphasige Heizgeräte müssen in einem Dreieck oder Stern angeschlossen werden (die Mitte des Sterns darf nicht mit dem Mittelleiter verbunden werden). Bei 3× 400-V-Heizungen muss die Last symmetrisch auf die Phasen verteilt werden, d. h. die Heizung muss auf allen Phasen den gleichen Strom aufnehmen. Der Nennstrom des Triac-Schalters darf nicht überschritten werden.
>Empfohlener Reglertyp:
UNIREG
Hinweis
JTRs sind nicht erforderlich für MBE ... R2.
JTR-18-1
Der Triac-Schalter hat die gleichen Parameter wie der JTR-18-1-B, aber eine andere Methode der Leistungssteuerung.
Durch die Einhaltung dieser Anleitung sollte kein Risiko entstehen, dass die Sicherheit, die Gesundheit und die Umwelt in Übereinstimmung mit den Richtlinien der EU (mit der CE-Kennzeichnung) betrifft. Das Gleiche gilt für die sonstigen Produkte, die in der Anlage oder bei der Installation verwendet wurden. Nehmen Sie die nachfolgenden Hinweise ernst:
• Halten Sie die Sicherheitsanweisungen ein, damit es nicht zu Schäden an der Anlage oder zur Gefährdung der Gesundheit von Personen kommt.
• Die in dieser Anleitung aufgeführten technischen Informationen dürfen nicht geändert werden.
• Es ist verboten, in den Motor der Anlage einzugreifen.
• Damit die Anlage den Richtlinien der EU entspricht, muss die Anlage in Übereinstimmung mit den geltenden Vorschriften an das Elektronetz angeschlossen werden,.
• Die Anlage muss in einer solchen Weise installiert werden, damit unter normalen Betriebsbedingungen es nicht zu einem Kontakt mit irgendeinem beweglichen Teil und/oder einem spannungsführenden Teil kommen kann.
• Die Anlage entspricht den geltenden Vorschriften für den Betrieb von elektrischen Anlagen.
• Vor jedem Eingriff in das Gerät ist es immer notwendig, es von der Stromversorgung zu trennen.
• Bei der Handhabung sowie der Wartung müssen geeignete Werkzeuge verwendet werden.
• Die Anlage darf nur für die Zwecke verwendet werden, für die sie bestimmt ist.
• Diese Anlage dürfen keine Kinder jünger als 8 Jahre und keine Personen mit verringerten physischen, sinnlichen oder mentalenFähigkeiten oder einem Mangel an Erfahrungen und Kenntnissen verwenden, wenn sie nicht unter der Beaufsichtigung einer verantwortlichen Person stehen oder wenn sie nicht ausreichend über die sichere Verwendung der Anlage belehrt wurden und bei denen es nicht zu einem Verständnis der damit verbundenen Risiken kommen kann. Der Benutzer muss absichern, dass Kinder nicht mit der Anlage spielen können. Die Reinigung und Wartung der Anlage dürfen Kinder nicht ohne Aufsicht durchführen.
