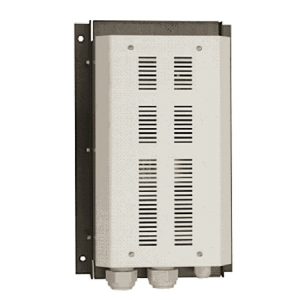

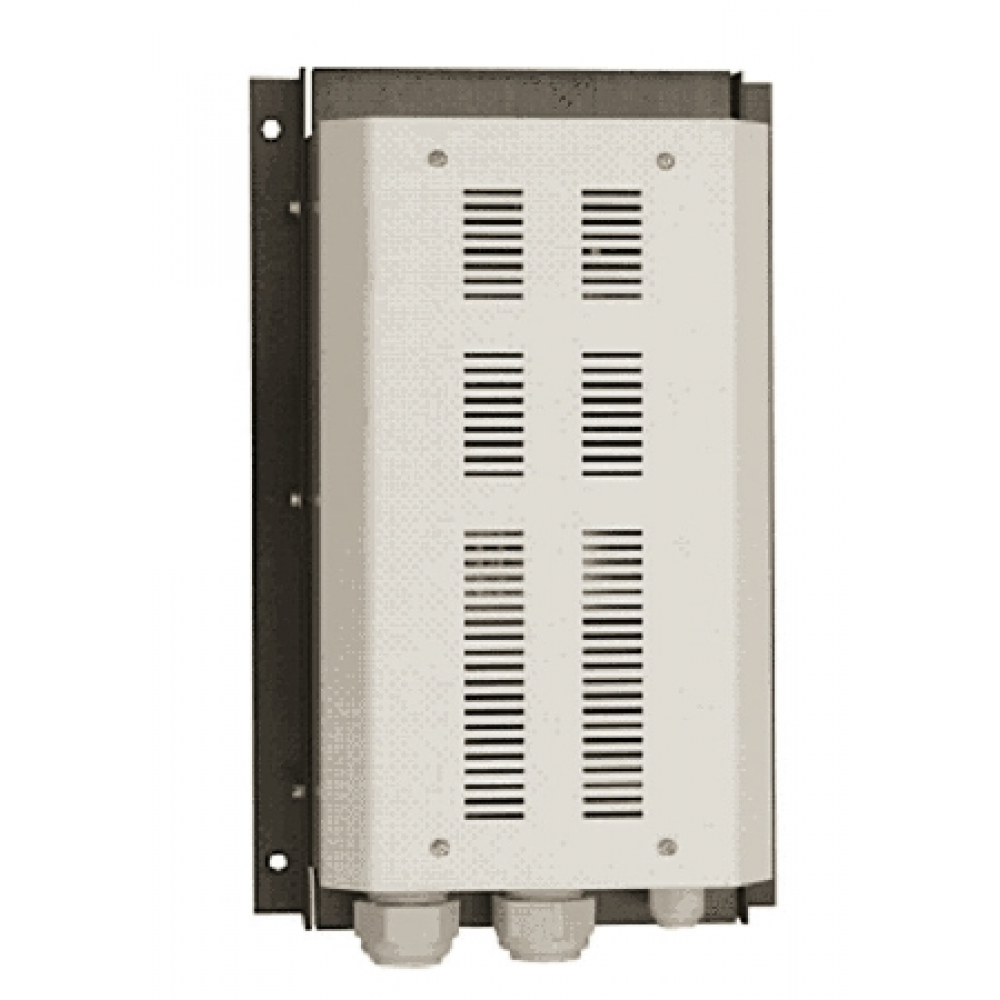

JTR-18-1 Triac-Schalter

Die JTR Triac-Schalter ermöglichen das berührungslose Schalten der elektrischen Heizung. Diese Lösung bringt einige Vorteile mit sich:

- Zuverlässigkeit der Halbleiterkomponenten - das Gerät benötigt keine Bedienung oder besondere Wartung
- Spannung wird im Nulldurchgang geschaltet - minimale Beeinträchtigung des Netzes
- geräuschloser Betrieb (im Vergleich zu Schützen)
- stufenlose Regelung der Heizleistung von 0 bis 100% auf Basis einer Steuerspannung von 0-10 V

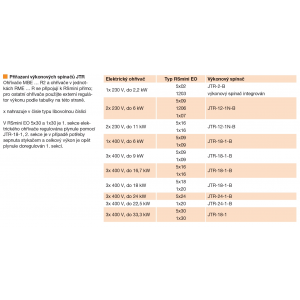

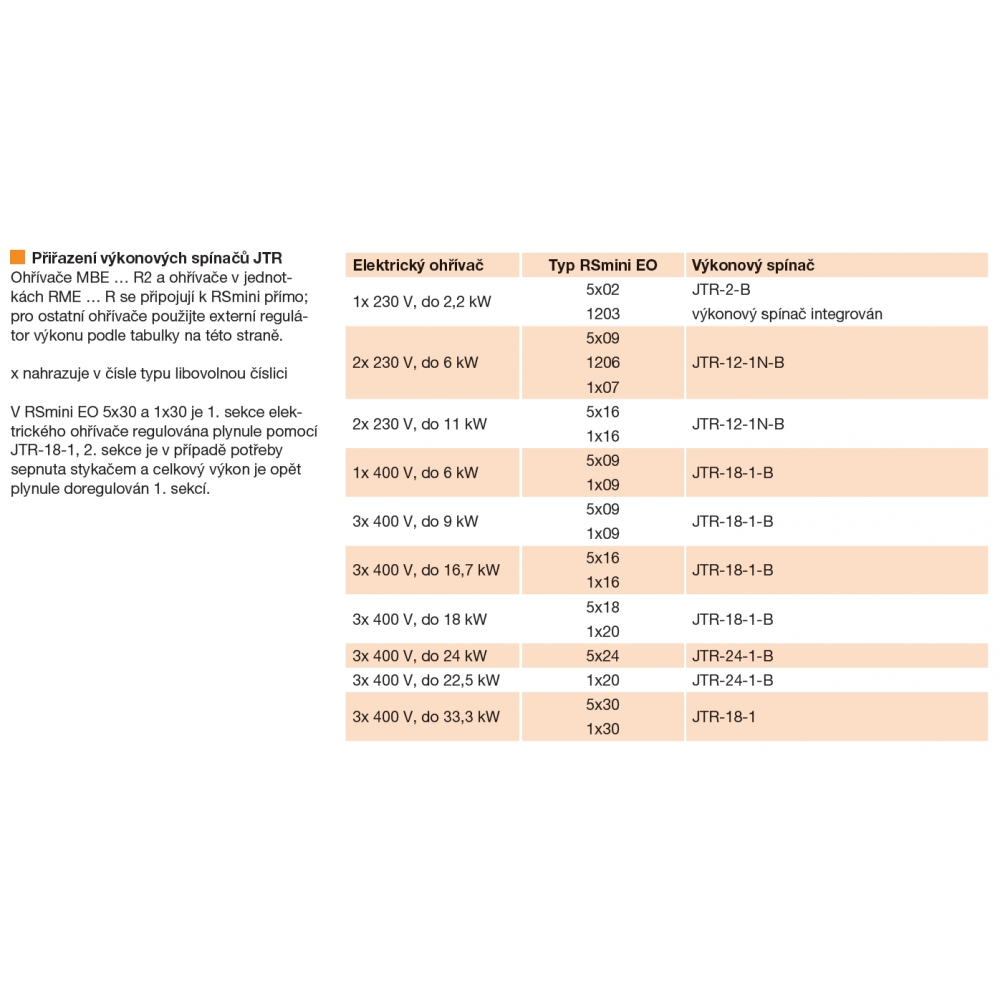

Heizungsbelegung

- JTR-2-B - 1× 230 V bis zu 2,3 kW
- JTR-12-1N-B - 1× 230 V oder 2× 230 V bis zu 6/12 kW
- JTR-12-1N-B - 1× 400 V oder 3× 400 V bis zu 12 kW
- JTR-18-1-B - 1× 400 V oder 3× 400 V bis zu 18 kW
- JTR-24-1-B - 3× 400 V bis zu 24 kW

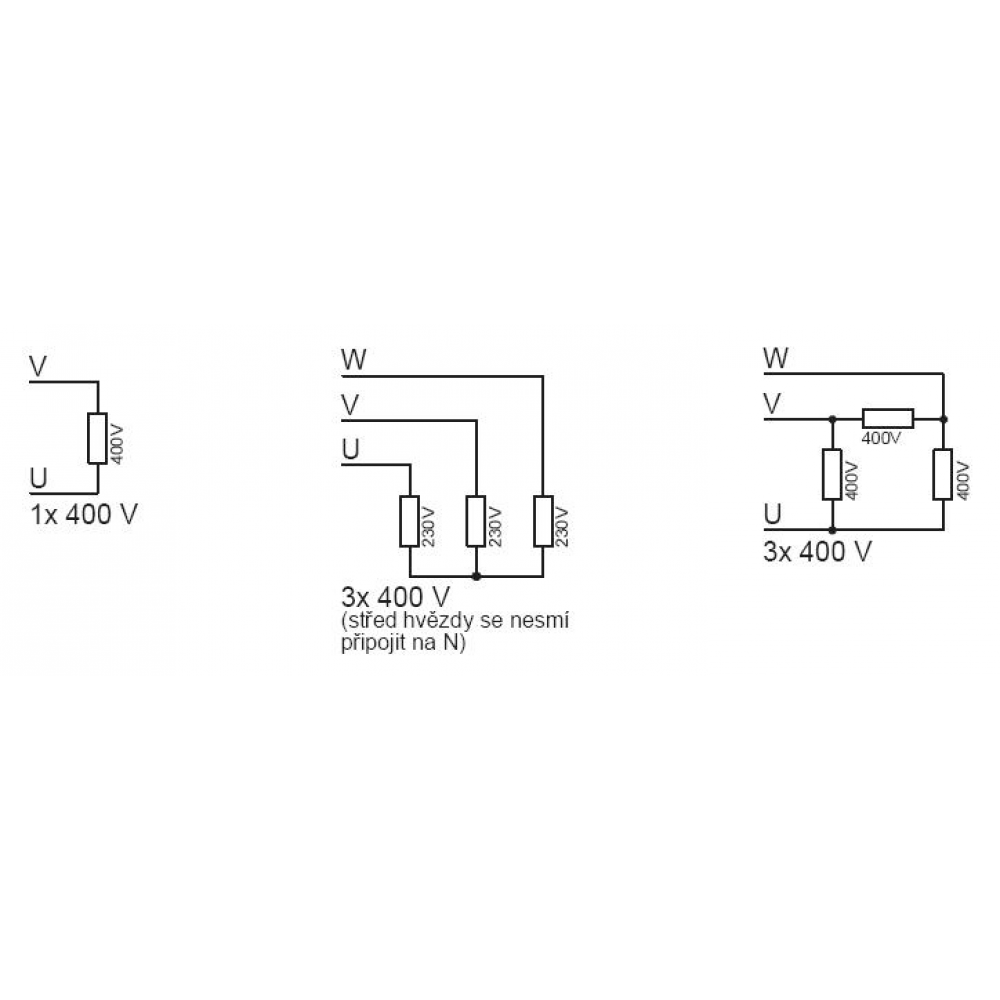

Dreiphasige Heizgeräte müssen in einem Dreieck oder Stern angeschlossen werden (die Mitte des Sterns darf nicht mit dem Mittelleiter verbunden werden). Bei 3× 400-V-Heizungen muss die Last symmetrisch auf die Phasen verteilt werden, d. h. die Heizung muss auf allen Phasen den gleichen Strom aufnehmen. Der Nennstrom des Triac-Schalters darf nicht überschritten werden.

Empfohlener Reglertyp:

UNIREG

Hinweis

JTRs sind nicht erforderlich für MBE ... R2.

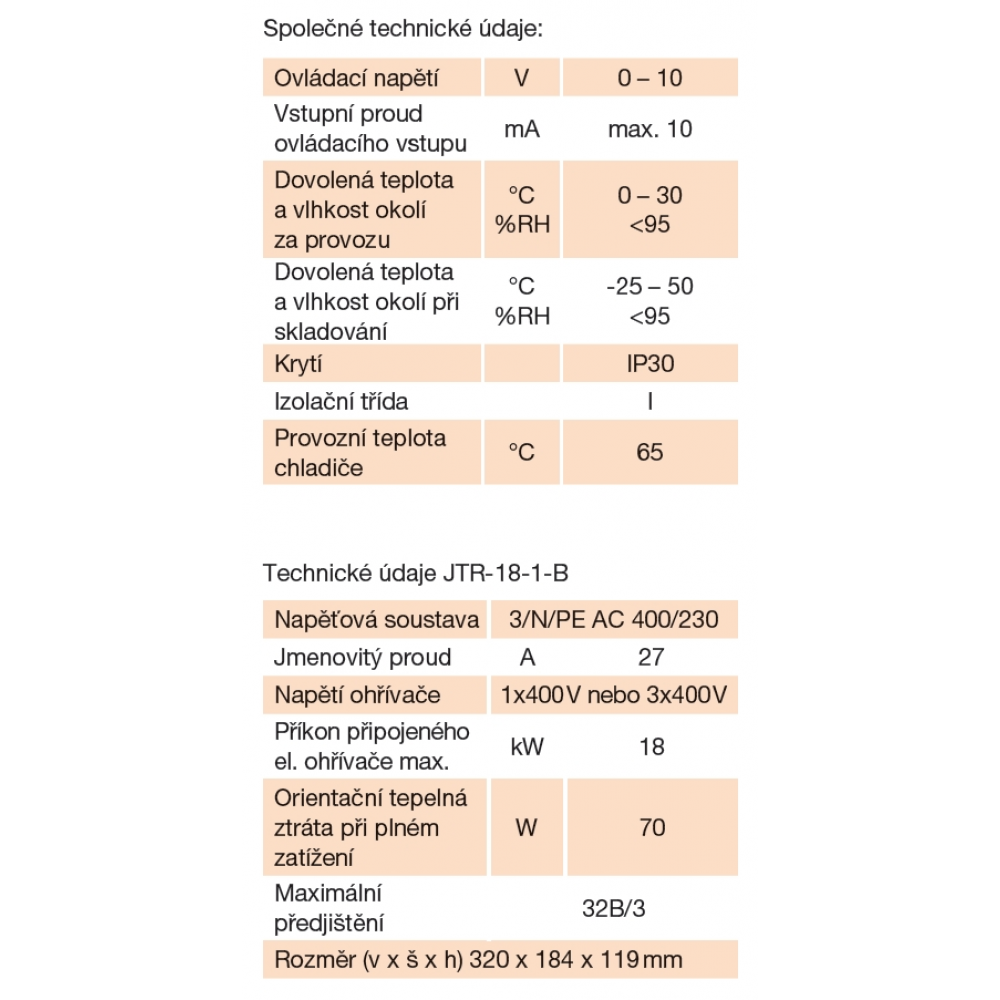

JTR-18-1

Der Triac-Schalter hat die gleichen Parameter wie der JTR-18-1-B, aber eine andere Methode der Leistungssteuerung.
