DUOVENT COMPACT RV 1800 DCB TOP Wärmerückgewinnungsgerät

Schrank

Patentiertes ISOSTREAM^® Modulsystem mit 45 mm starken Wandpaneelen aus verzinktem Stahlblech mit Außenanstrich in RAL9002 (grau-weiß). Die Paneele sind innen mit einer Schall- und Wärmedämmung aus nicht brennbarer Glasmineralwolle gefüllt. Zur Erleichterung von Wartungsarbeiten ist der Schrank mit einer zu öffnenden Tür mit Schlössern ausgestattet. Die quadratischen Kehlen sind für den Einbau einer 20 mm starken Rahmenschalldämmeinlage vorbereitet. Der Rahmen des Gerätes besteht aus Aluminiumprofilen, die Wandpaneele werden in den Rahmen geschraubt. Die Kondensatabflüsse des regenerativen Wärmetauschers und des Kondensators befinden sich immer in der Bodenplatte des Gerätes und sind für den Anschluss an den Geruchsverschluss vorbereitet. Auf Kundenwunsch kann das Gerätegehäuse mit einem atypischen Oberflächenschutz mit höherer Korrosionsbeständigkeit versehen werden.

Lüfter

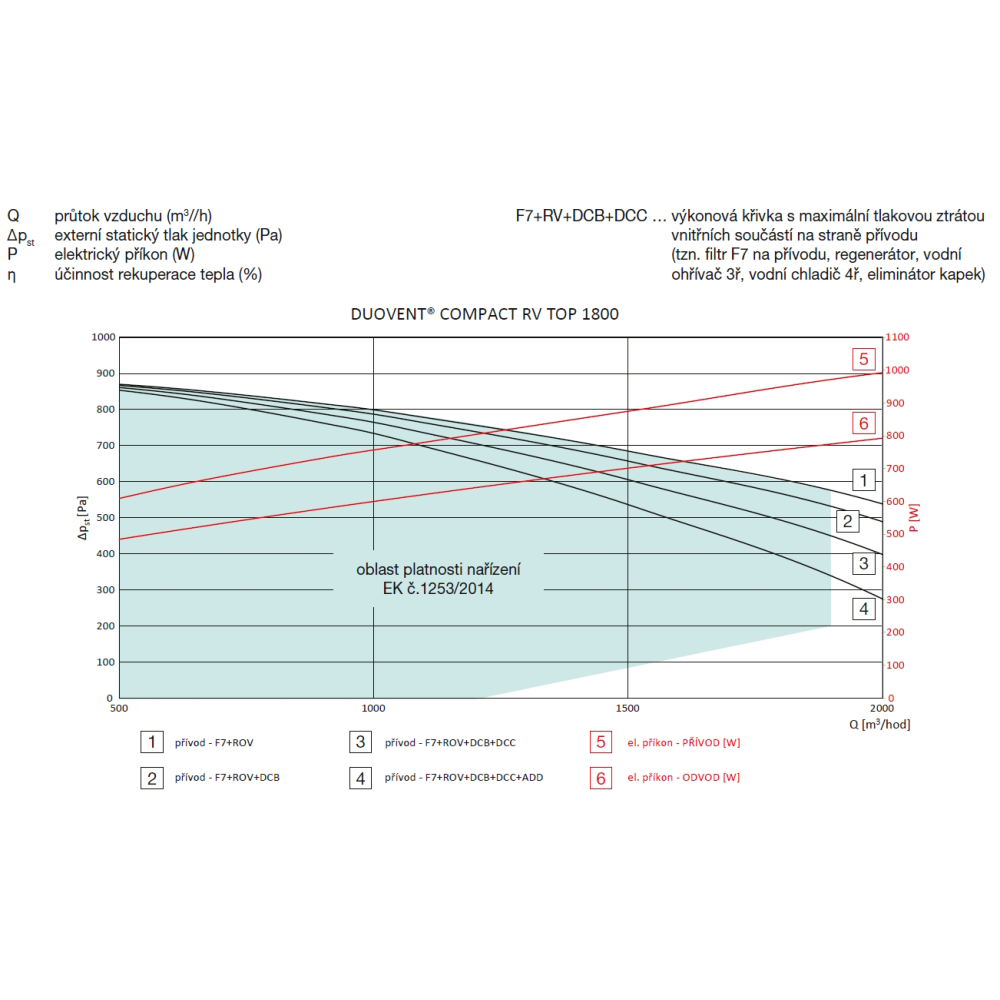

Ein Ventilator mit rückwärts gekrümmten Schaufeln ist sowohl auf der Zu- als auch auf der Abluftseite des Geräts angebracht. Das Laufrad besteht aus Verbundwerkstoff und ist statisch und dynamisch ausgewuchtet.

Motoren

Ein EC-Motor ist direkt auf dem Ventilatorlaufrad montiert. Der Ventilatormotor kann durch ein externes 0...10 V Signal stufenlos gesteuert werden. Der Motor ist mit einem eigenen eingebauten Thermoschutz ausgestattet. Motoreffizienzklasse IE4, Motorschutz IP54.

Regenerator

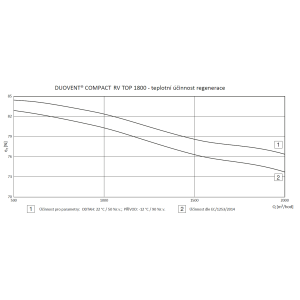

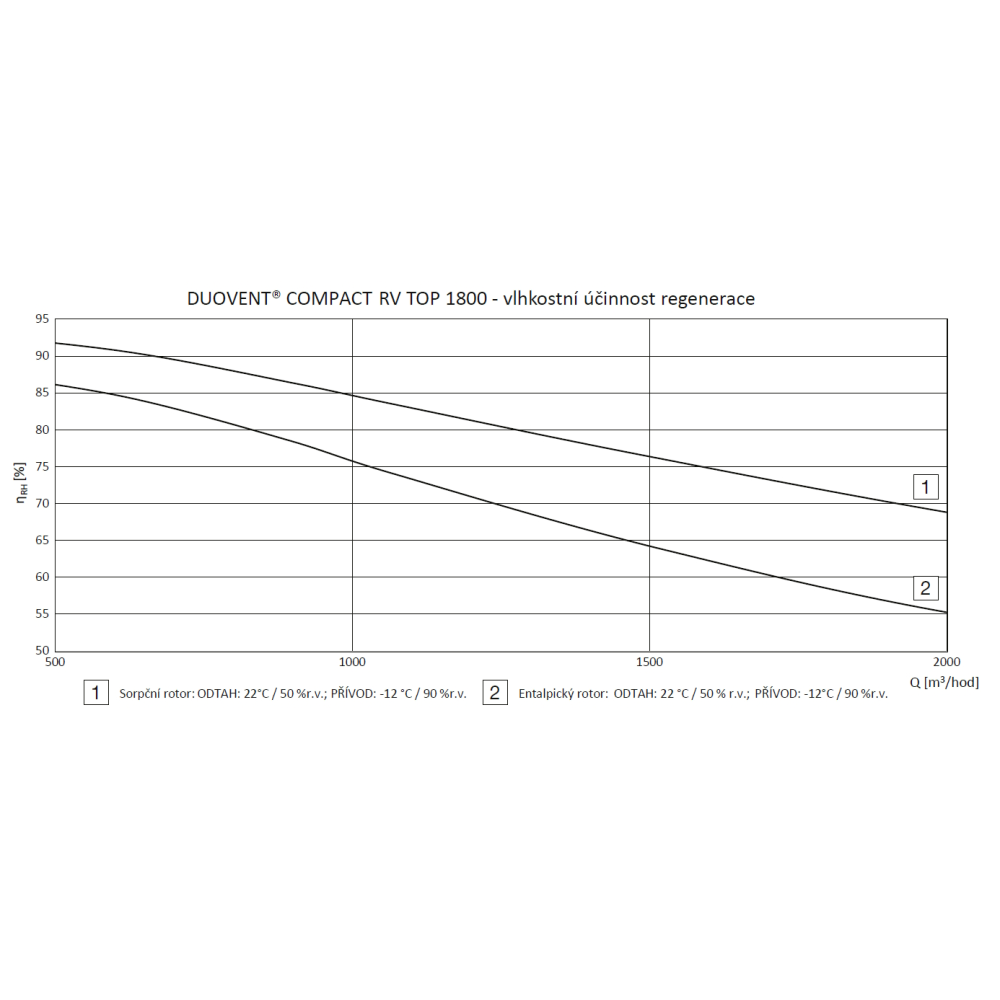

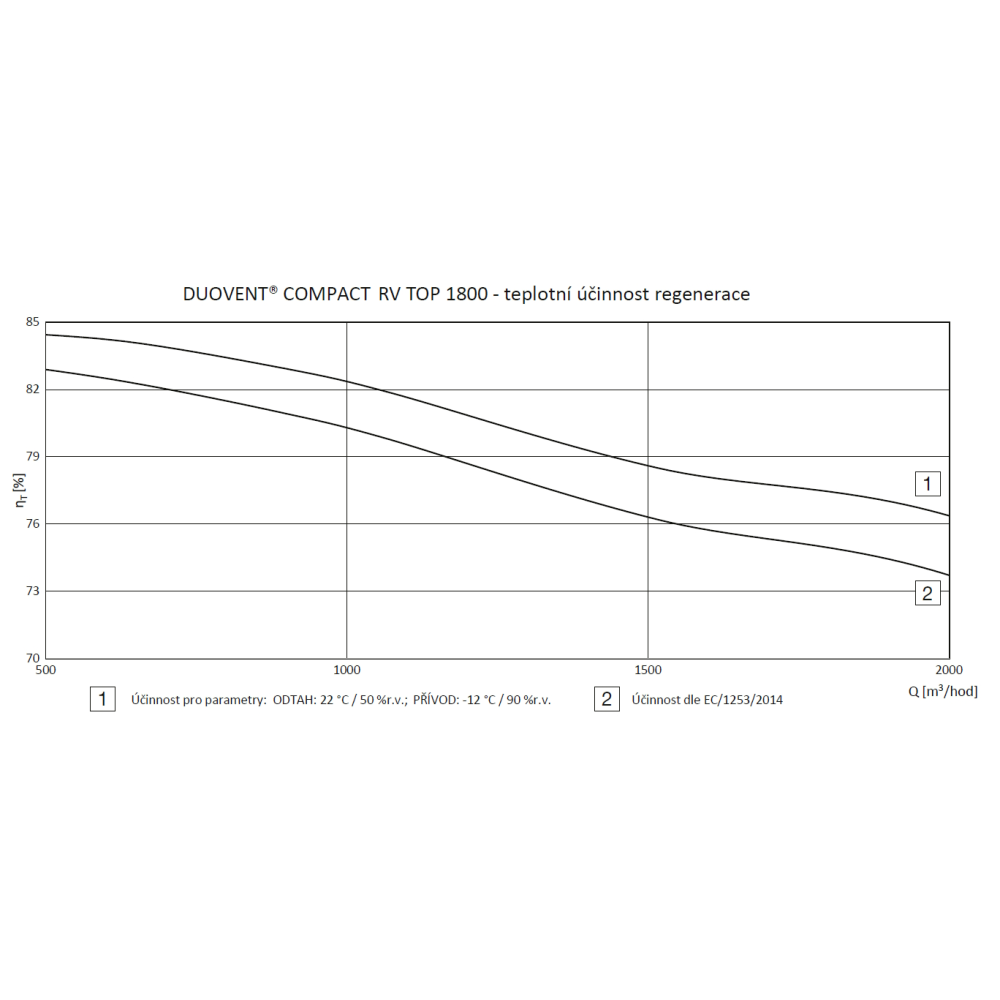

Rotierender regenerativer Wärmetauscher zur Wärmeübertragung oder zur gleichzeitigen Übertragung von Wärme und Feuchtigkeit. Der Tauscher ist für den Betrieb bei Umgebungstemperaturen von -20 °C bis +55 °C ausgelegt. Der Rotor ist abwechselnd aus einer flachen und einer radialen Aluminiumfolie gewickelt. Die Standardwellenhöhe beträgt 1,6 mm. Das Rotorgehäuse besteht aus verzinkten Trägerprofilen. Die Abdichtung zwischen Rotor und Gehäuse erfolgt durch eine Bürstendichtung, bei der Größe 6000 ist der Rotor mit einer Spülkammer ausgestattet. Der Antrieb des Rotationswärmetauschers besteht aus einem Elektromotor mit Schneckengetriebe, Riemenscheibe und Riemen. Die Versorgungsspannung des Elektromotors beträgt 1× 230 V/50 Hz oder 3× 230 V/50 Hz.

Filter

Der Frischlufteinlass kann 2 Filterpatronen-Elemente verschiedener Filterklassen mit einer Stärke von 96 mm aufnehmen (in der Größe 800 kann nur ein Filter mit einer Stärke von 96 mm eingesetzt werden). Die Filter sind in den Filterklassen von G4 bis F9 erhältlich. Für die Abluftansaugung gibt es eine 1°-Filtration mit M5-Filtern. 96 mm. Das Gerät kann bei mehrstufiger Filtration auf der Abluftseite mit MFL-Filterpatronen mit MFR-Filtereinsätzen ergänzt werden, die für die Kanalmontage vorgesehen sind. Der Zugang zu den Filtern erfolgt über die Revisionstür auf der Wartungsseite des Gerätes.

>

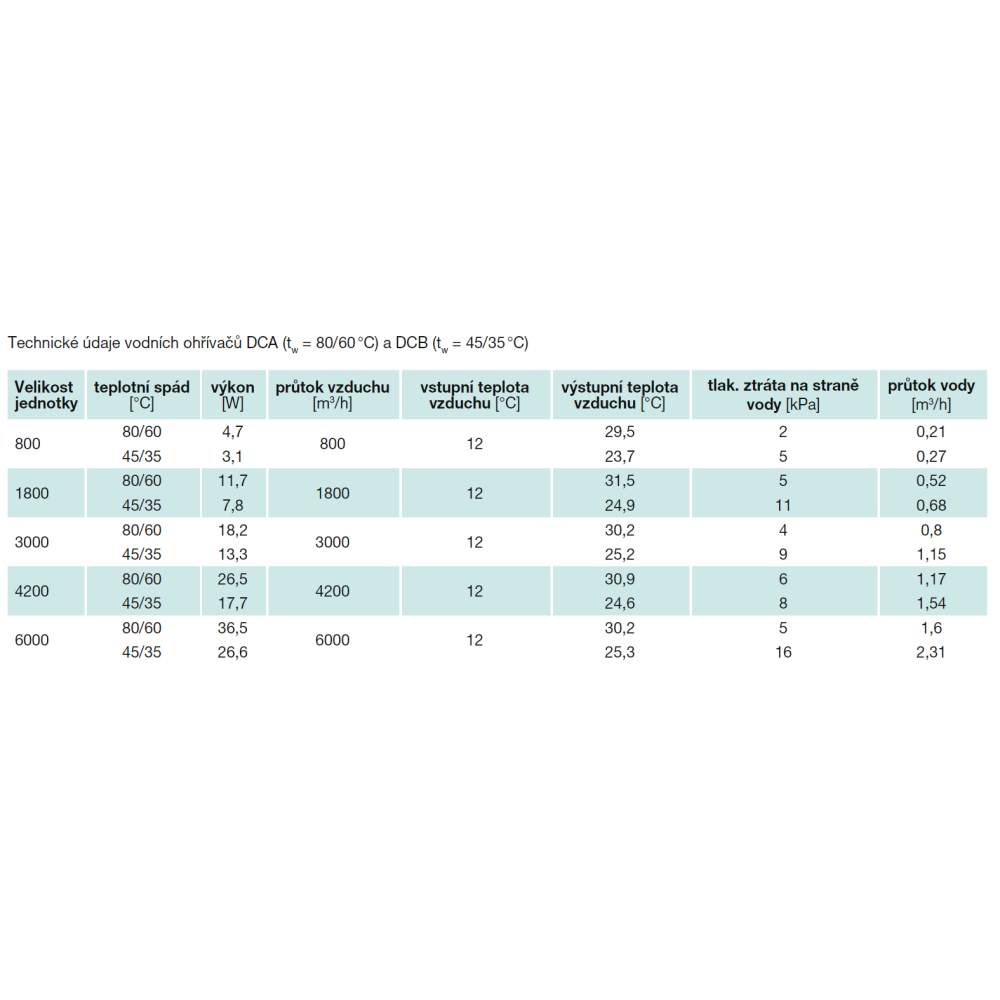

Elektrischer Anschluss

Die Versorgungsspannung der Geräte beträgt 1× 230 V/50 Hz oder 3× 400 V/50 Hz und ist abhängig von der Geräteausstattung. Versorgungskabel, Kabel zu den Sensoren, Stromkabel zu den Ventilatoren werden über Kunststofftüllen in der Gerätewand in das Gerät geführt. Im Inneren des Gerätes sind Gummitüllen mit Membrane für die Kabelführung vorgesehen.

Regulierung

Das Gerät ist standardmäßig mit einer Digireg^®-Regelung ausgestattet, je nach Gerätekonfiguration. Wird das Gerät direkt ab Werk mit MaR-System ausgestattet, sind alle Sensoren und Aktoren elektrisch angeschlossen und geprüft. Der Schaltschrank wird entsprechend dem tatsächlichen Platzbedarf des jeweiligen Projekts an der Wand des Geräts angebracht (der Standort des MaR-Schaltschranks muss bei der Bestellung angegeben werden).

Montage

In vertikaler Position (auf dem Boden). Die konkrete Lage der Einbuchtungen zur Bedienseite des Gerätes muss entsprechend der Einbuchtungsmöglichkeiten (linke oder rechte Position) festgelegt werden. Vor dem Gerät muss ein vorgeschriebener Wartungsbereich für Wartungseingriffe, Filterwechsel usw. vorhanden sein. Unter dem Gerät muss Platz für die Installation eines Kondensatabscheiders vorgesehen werden. Das Gerät muss mit einem Gefälle von 5 % zum Kondensatablauf installiert werden. Die HLK-Rohrleitungen werden an die vorbereiteten rechteckigen Muffen angeschlossen - es wird empfohlen, flexible Muffen zwischen den Muffen und dem Gerät zu installieren, um die Übertragung von Vibrationen vom Gerät auf die Rohrleitungen zu verhindern. Die rechteckigen Stutzen sind mit einem 20 mm Standardflansch versehen.

>

Geräuschentwicklung

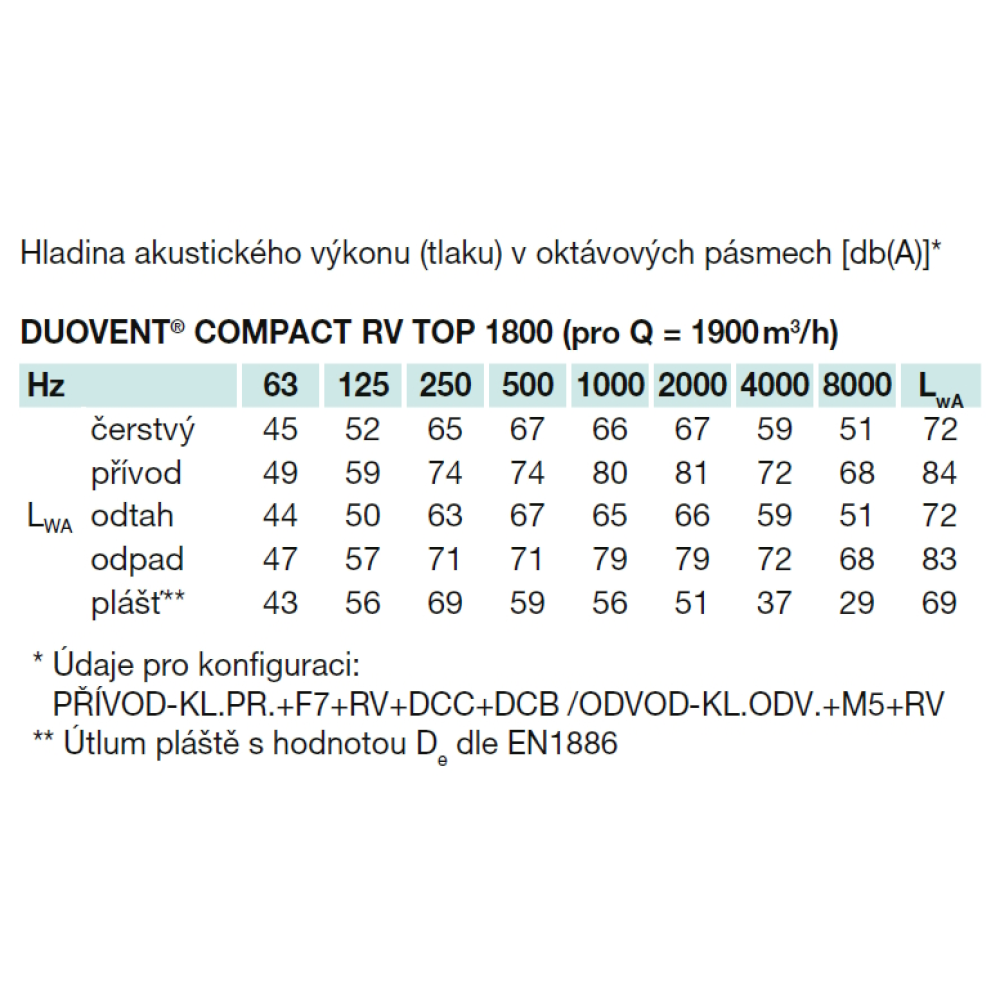

Die in den Tabellen angegebenen Geräuschwerte entsprechen den Schallleistungspegeln an den einzelnen Kehlen des Geräts mit Bewertungsfilterkorrektur A, dem Schallleistungspegel des gesamten Gerätegehäuses. Die akustischen Parameter liegen innerhalb von ±3 dB.

Varianten

Einzelne Gerätevarianten werden je nach Ausstattung durch einen Code unterschieden. Atypische Geräteausführungen, die außerhalb der gelieferten Varianten liegen, müssen vor der Bestellung mit dem Werk abgesprochen werden.

Klimaanlagen-Zubehör

- Sonoflex^®, Thermoflex^® flexible Schläuche und Armaturen
- SPIRO Rundspiro-Rohre und Armaturen
- KAA, IAE flexible Kupplungen
- MAA, MTS Schalldämpfer
- RSK, TSK Rückschlagventile
- MSK, IJK Drossel- und Mischventile
- Plattenventile, Anemostate, Düsen, Jalousien
- Regenklappen
- MBE, IBE, IBW, MBW Elektro- und Wassererhitzer für runde und quadratische Kanäle
- MKW, IKW, IKF, MKF Wasserkühler und Direktverdampfer für runde und quadratische Kanäle
- MFL, IFL Filterpatronen für runde und quadratische Kanäle
- ESU Mischknoten

EL-Zubehör

- Digireg^® digitales Regelsystem für Heiz- und Kühlgeräte, Touch Screen Regler.
- JTR Triac-Schalter für die Leistungsregelung von Elektroheizungen
- HIG, HYG Hygrostate
- EDF-CO2, SQA CO2-Sensoren
- RTR Thermostate
- DTS PSA Drucksensoren
- Stellantriebe
- AIRSENS Luftqualitätssensoren

Informationen

Das Gerät ist für die gewerbliche Lüftung konzipiert. Die Montagemöglichkeiten erlauben eine Anpassung an die baulichen Gegebenheiten. Das Gerät ist für den Dauerbetrieb ausgelegt.

Gewährleistungsbedingungen

Das DUOVENT^® COMPACT RV TOP, einschließlich des DVAV-, DCAV- und DCOP-Regelsystems, darf nur vom Verkäufer oder einer vom Verkäufer beauftragten Person in Betrieb genommen werden. Die Nichteinhaltung dieser Bedingung führt zum Erlöschen der Rechte des Käufers aus der Sachmängelhaftung und Qualitätsgarantie. Weitere Bedingungen sind in dem Reklamationsverfahren des Verkäufers festgelegt.

>
