Skříň
je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
je z hliníkové slitiny (6-400) nebo z hliníkového plechu nalisovaného přímo na motoru (4-400). Natočení lopatek je nastaveno výrobcem. Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940.
Motor
je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem (4-400) nebo s odporovou kotvou a statorem s chladícími žebry (6-400). Trvalá pracovní teplota -40 až +40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54.
Regulace otáček
se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.
Směr otáčení
je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne při opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.
Svorkovnice
je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni.
Montáž
ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

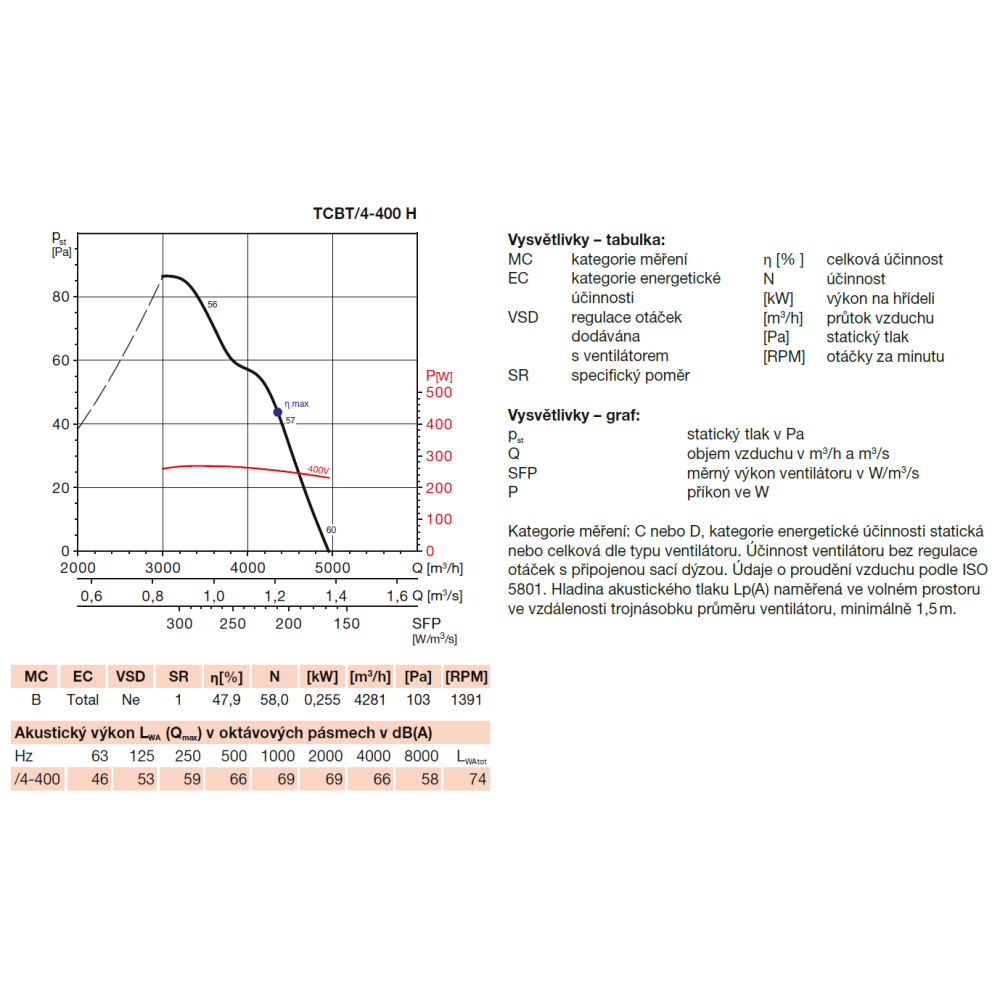

Hluk
uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném akustickém poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).
Pokyny
Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.
