Um die Leistungsparameter des Lüfters optimal auszunutzen, müssen bei der Planung und Installation des Lüfters einige Grundregeln beachtet werden:
- Um die Ansaug- und Ausblasverluste des Ventilators zu minimieren, müssen Mindestabstände zu Armaturen und Querschnittsänderungen eingehalten werden.
- Zubehörteile, Armaturen oder Bögen, die den Luftstrom von den Laufrädern wegziehen, dürfen nicht direkt am Ventilator angebracht werden. Dies führt zu einer verminderten Leistung des Ventilators und einer erhöhten Geräuschentwicklung. Axialventilatoren können außerdem den Betriebspunkt in einen instabilen Bereich verschieben. Der Dauerbetrieb von Axialventilatoren in einem instabilen Bereich kann zu Schäden am Ventilator führen.

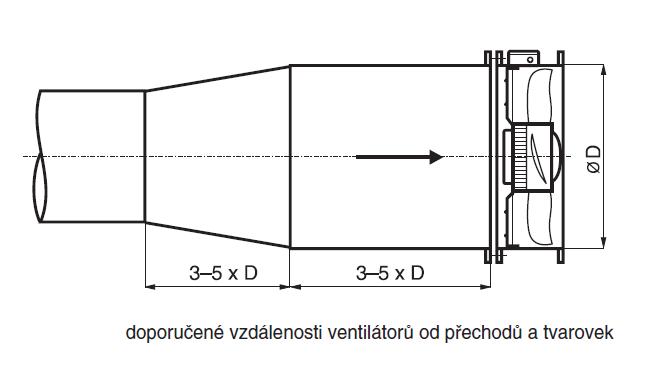

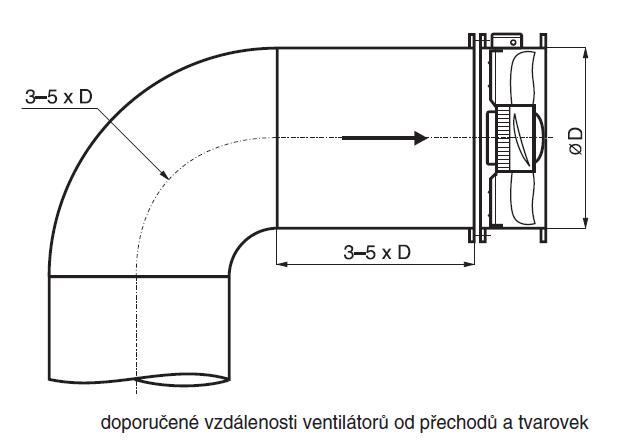

- Grundsätzlich sollte zu Übergängen und Kurven immer ein Abstand vom 3-5fachen des Ventilatordurchmessers eingehalten werden.

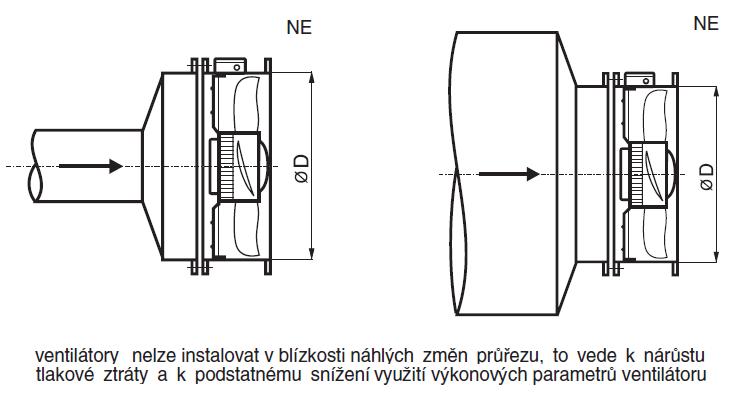

- Der Ventilator darf sich nicht in der Nähe von plötzlichen Querschnittsveränderungen befinden. Diese Stellen können einen drastischen Anstieg des Druckabfalls verursachen, was zu einer erheblichen Verringerung der Ventilatorauslastung führt. Bei der Verwendung eines Diffusors am Austritt von Axialventilatoren muss auf die Konstruktion geachtet werden, da eine schlechte Konstruktion nicht zu einer verbesserten Ventilatorleistung, sondern eher zu einer Verschlechterung führt. Es wird empfohlen, die Länge des Diffusors mit dem Kern auf das Zweifache des Ventilatordurchmessers festzulegen.
- Um Verluste zu reduzieren, sollten TAD-Düsen am Ventilatoreinlass verwendet werden. Flexible Kupplungen müssen straff und faltenfrei montiert werden. Der Abstand des Ventilatoreinlasses von den Wänden sollte mindestens 1x den Ventilatordurchmesser betragen.
Achtung:
Wenn z.B. parallel gekoppelte, separat betriebene Axialventilatoren für die Garagenlüftung vorgesehen sind, müssen folgende Empfehlungen beachtet werden. Die Ventilatoren müssen durch Klappen getrennt sein. Ein Ventilator, der nicht in Betrieb ist, wird durch Klappen vom System getrennt. Die einzelnen parallelen Abzweigleitungen müssen so lang wie möglich sein, mit gleichem Druckverlust, und die separat betriebenen Ventilatoren müssen außerhalb des instabilen Bereichs mit einer Sicherheitsmarge arbeiten.
