Erdungsflüssigkeitstauscher ED-KZ-R

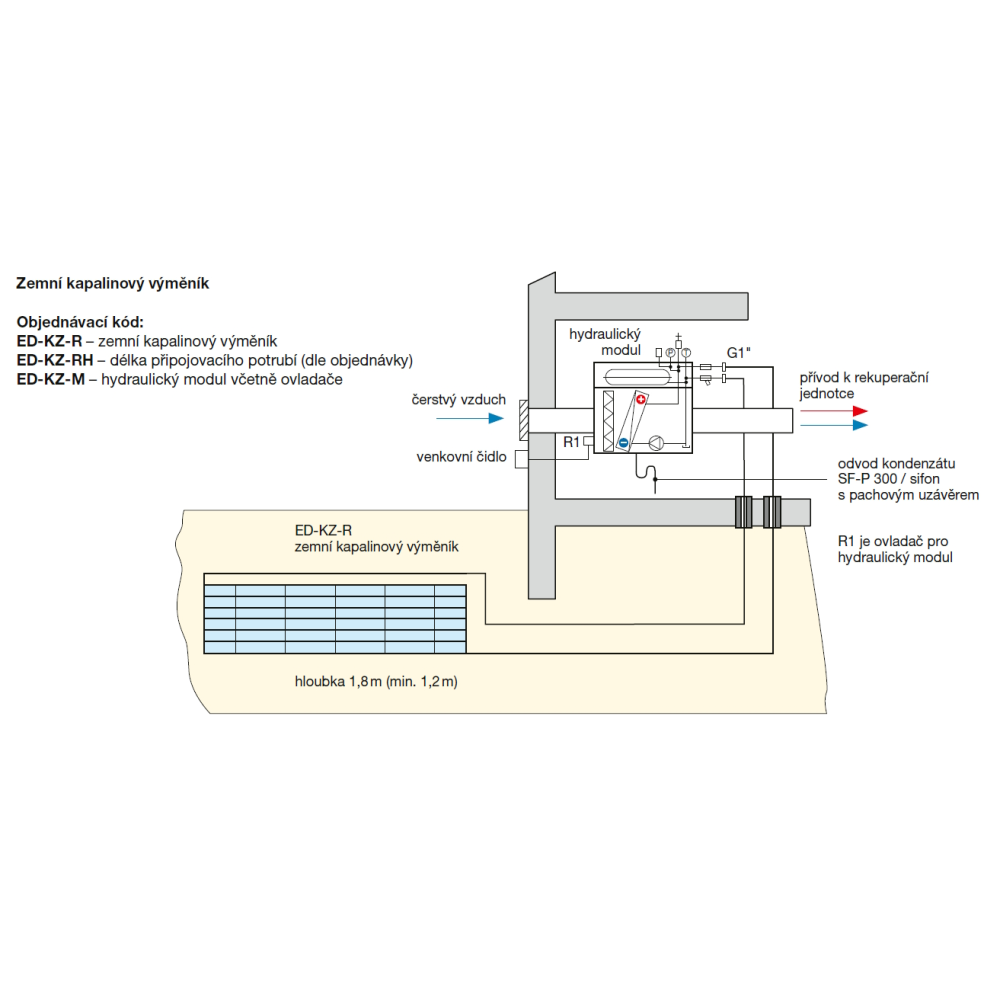

Der Erdwärmetauscher nutzt eine relativ konstante Bodentemperatur in nicht gefrierender Tiefe (ca. 1,2 bis 2 m) von ca. +4 bis +8 °C im Winter und eine Temperatur von ca. +10 bis +14 °C im Sommer. Mit zunehmender Tiefe nimmt die Bodentemperatur zu und nähert sich ganzjährig einem konstanten Wert an.

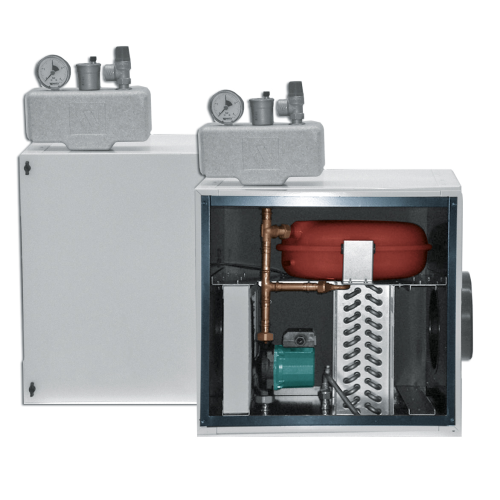

Sie besteht aus vernetztem REVEL-PEX-System-Polyethylenrohr 16 x 1,8 mm mit einem PEX-Anschlussrohr 23 x 2,5 mm und einem Fitting zum Anschluss des Hydraulikmoduls. Die Länge des ED-KZ-RH-Rohres ist je nach Kundenwunsch wählbar.

Um die Druckverluste beim Durchfluss von Frostschutzmittel durch den Erdwärmetauscher ED-KZ-R zu bestimmen, sind die gewählten Längen der Zuläufe (Vor- und Rücklaufstutzen des Tauschers) druckbegrenzend.

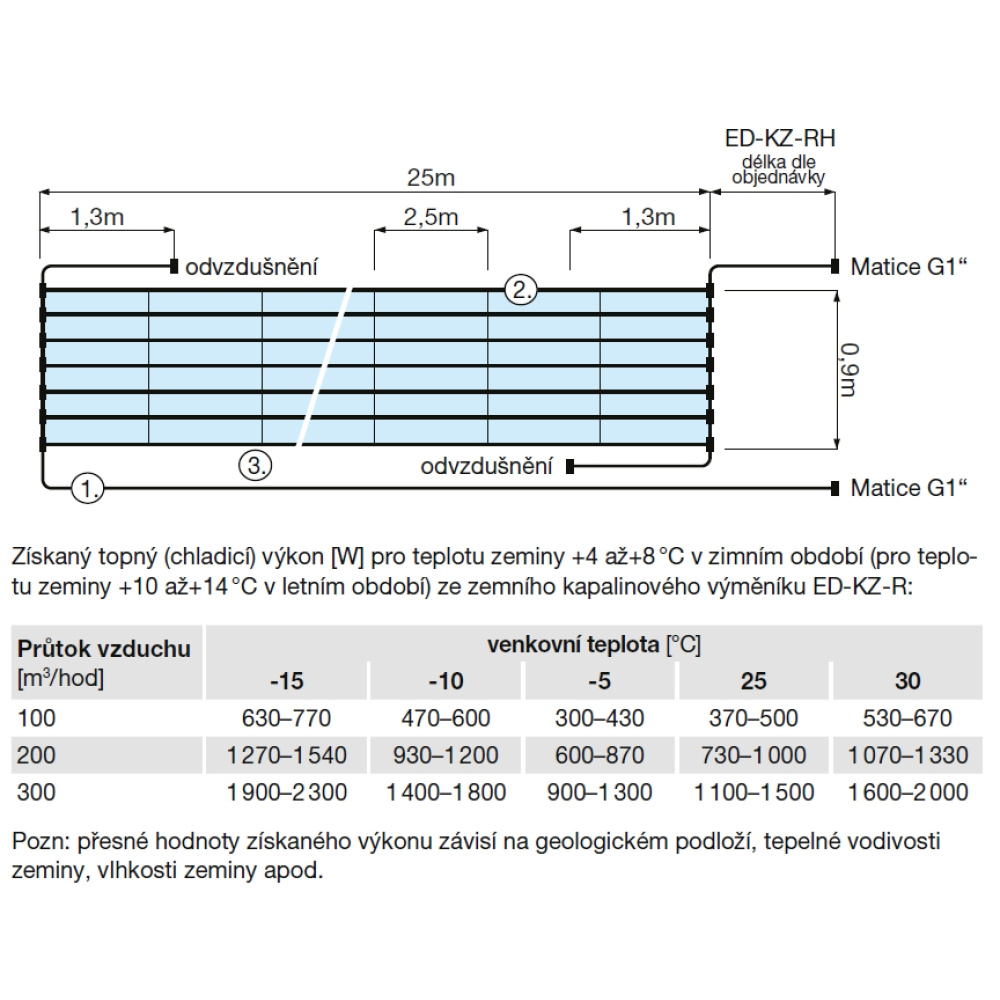

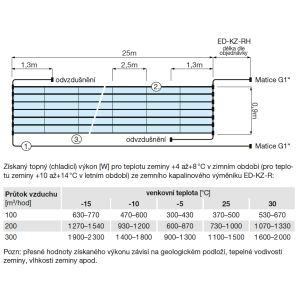

Bauteile:
1. RL 446 E (23 × 2,5)
2. RL 59 - 7× (16 × 1,8; Rohrabstand 150 mm)
3. RL 424 - 9×
