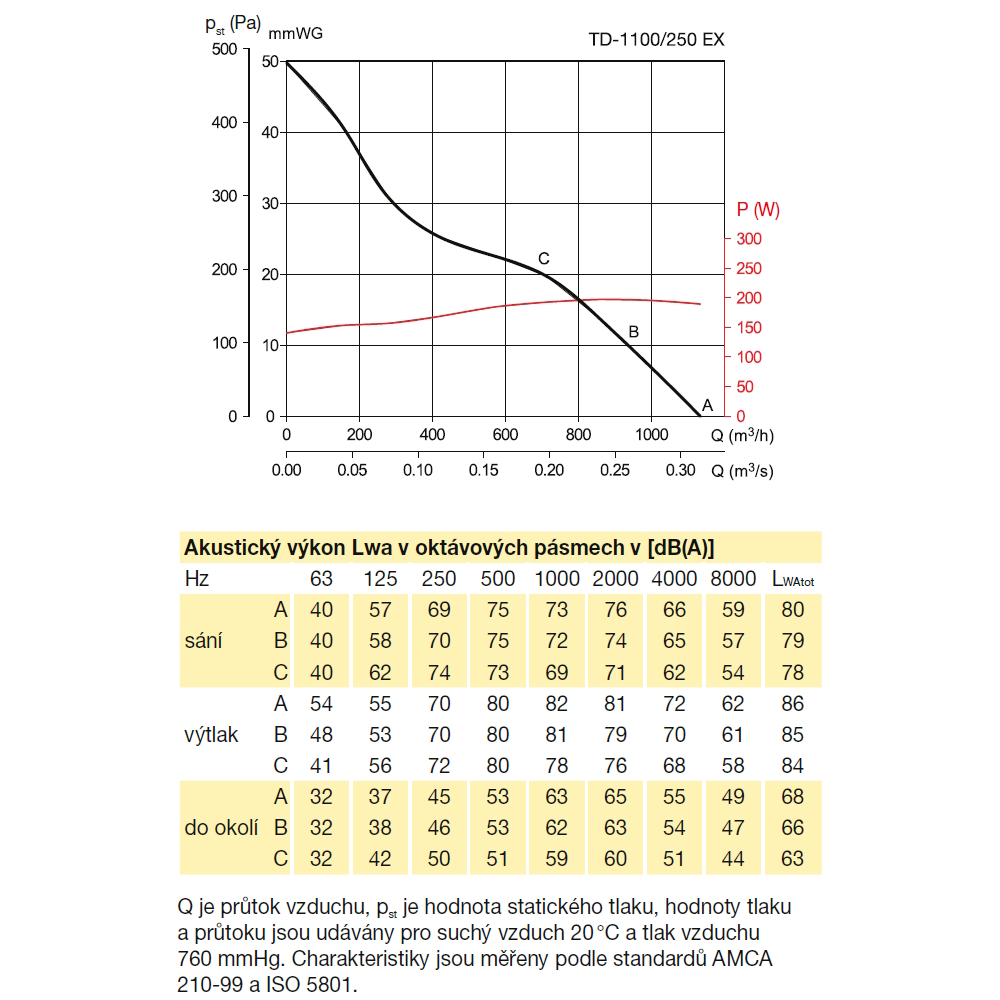

TD 1100/250 Ex explosionsgeschützter Ventilator

Schrank

Es besteht aus antistatischem Kunststoff (TD-800 Ex) oder aus Stahlblech mit schwarzer Polyesterfarbe (TD-1100 Ex und TD-1200 Ex), die Halterungen und Schrauben sind ebenfalls galvanisiert.

Laufrad

ist statisch und dynamisch ausgewuchtet, der Betriebstemperaturbereich reicht von -20 bis +40 °C.

Motor

ist asynchron mit kurzem Anker, Stator mit Kühlrippen. Fettgefüllte Kugellager auf Lebensdauer. Schutzart IP44, Isolationsklasse B.

Drehzahlregelung

Nicht-explosionsgeschützte Ventilatoren sind nicht für eine Drehzahlregelung ausgelegt.

Drehrichtung

Standardmäßig wird der Luftstrom vom Laufrad zum Motor geführt.

Klammern

In nicht-explosionsgeschützter Ausführung am Ventilatorgehäuse mit einem nicht-explosionsgeschützten Verflüssiger. Schutzart IP55.

Montage

Lüfter in jeder Position der Motorachse. Das Gehäuse darf keine mechanischen Belastungen aus den Rohrleitungen übertragen. Es muss eine flexible Verbindung zur Verrohrung verwendet werden.

Zubehör

- Kunststoff-Selbstbelastungsraster WSK Ex
- Flexible Manschette KAA Ex
- Motorschutz MS Ex

Hinweise

Achtung, die Ventilatoren sind in einer Sonderausführung für CR. Die auf dem Ventilatoretikett angegebenen Werte I_n, I_a/I_n (2) und t_e (60 s) sind entscheidend für den Einbau der Sicherheitseinrichtungen und damit den sicheren Betrieb des Ventilators. Diese Werte müssen nach der Auslieferung des Ventilators sorgfältig überprüft werden.
