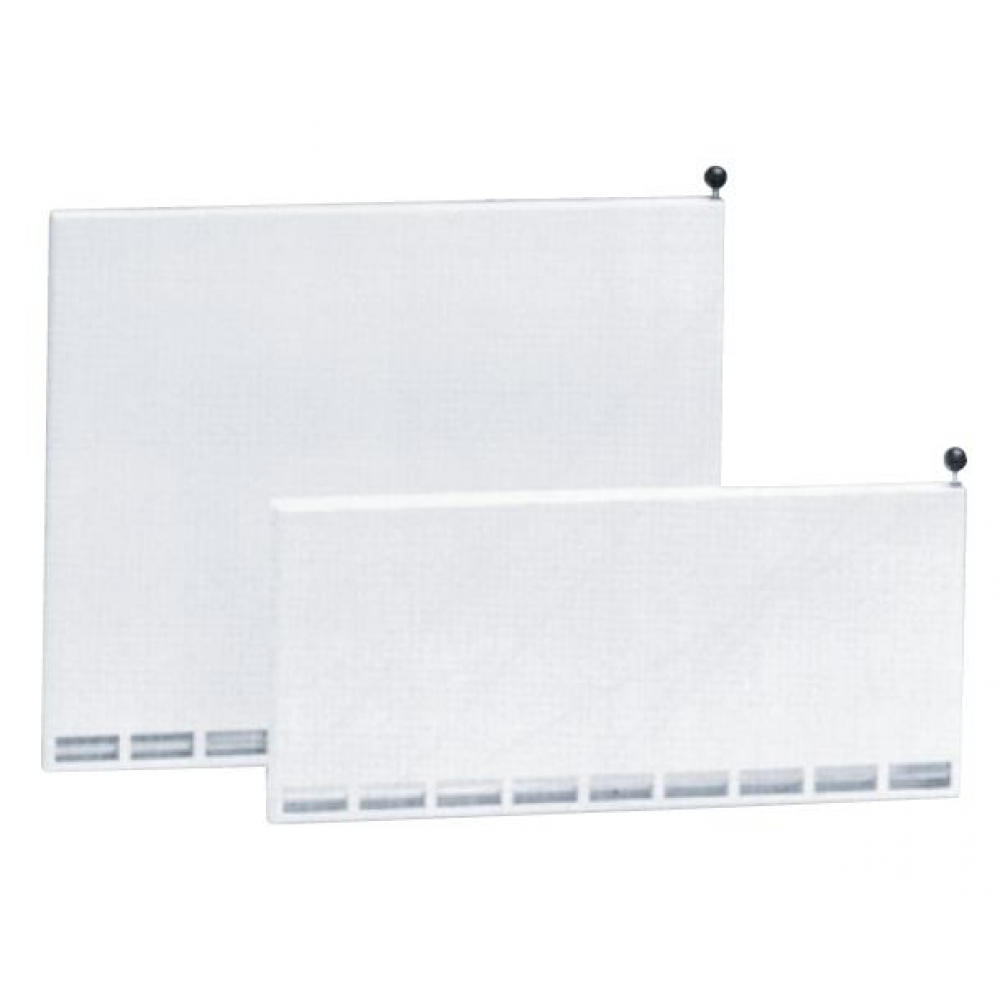

PPV 2 Frischlufteinlass-Element

Informationen

PPV ist ein quadratisches Zuluftelement für den Einbau hinter dem Heizkörper. Einbau mit Durchdringung in die Außenwand. Das PPV hat eine eingebaute Klappe, die mit einem Hebel an der Oberseite bedient wird. Um eine gute Abdichtung gegen die Wand zu gewährleisten, ist die Rückseite des Zuluftelements mit Dichtungsstreifen aus synthetischem Gummi versehen.

Mit dem Zuluftelement werden drei Arten von Teleskopverlängerungen für die Durchführung durch die Wand geliefert, darunter eine Ausführung mit Schalldämpfer als Zubehör. Eine Version mit einem verlängerten Klappenhebel ist ebenfalls erhältlich.

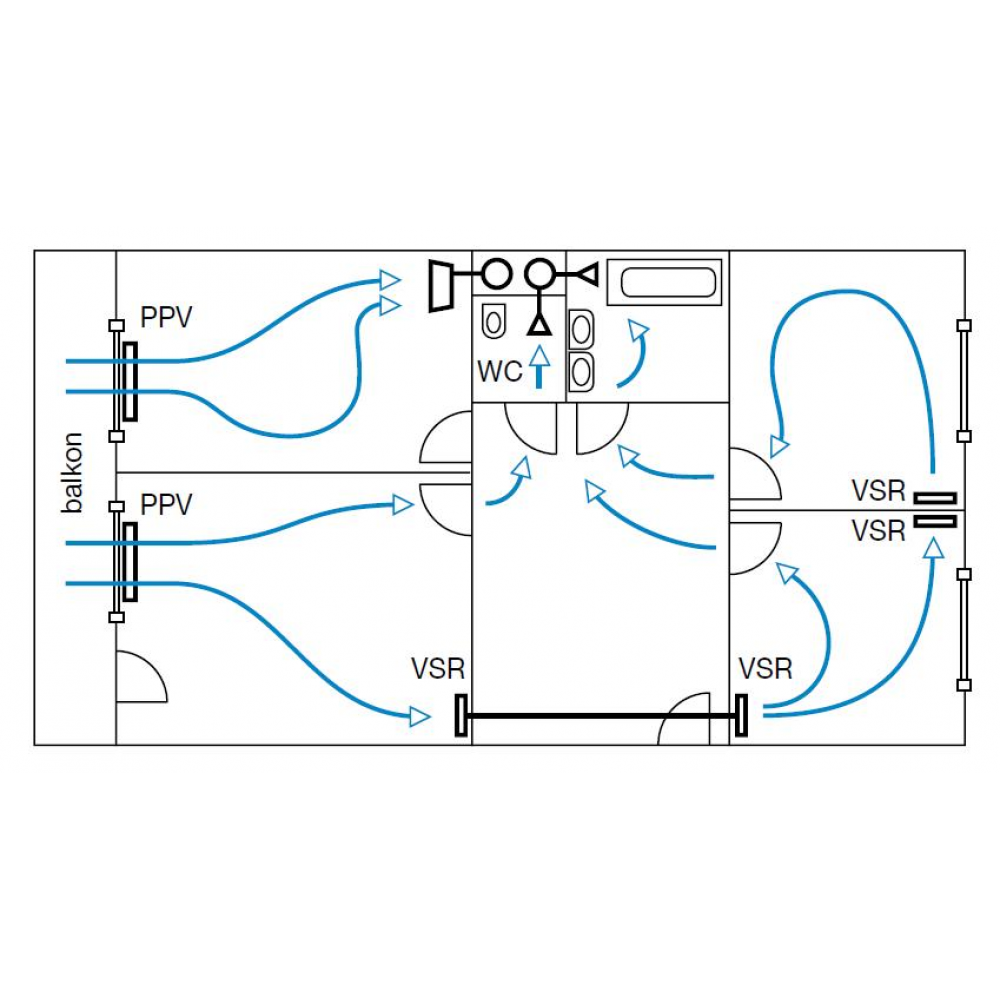

Das PPV wird für die Frischluftzufuhr in Verbindung mit einer mechanischen Lüftungsanlage verwendet und erzielt eine hervorragende Luftzufuhr und Wärmekonvektion. Das PPV wird typischerweise in Anlagen eingesetzt, bei denen eine einfache und wirtschaftliche Installation gefordert ist. Das PPV2-Zufuhrelement wird eingesetzt, wenn eine maximale Lufterwärmung erforderlich ist.

- hervorragende Luftzufuhr und Wärmekonvektion
- Einbau in Wandstärken von 270 bis 440 mm
- mit Teleskopschalldämpfer lieferbar
- Teleskopwanddurchführung hat ein Endstück in der Länge der Steinbreite

Bestellbeispiel

PPV-a-b
Typ - Höhe - Zubehör

Zubehör

0 - kein Zubehör
1 - Teleskopverlängerung 230mm
2 - Teleskopverlängerung 440mm
3 - Teleskopverlängerung mit Schalldämpfer

Materialien und Oberflächen

Einzugselement - Stahl verzinkt mit Aluminiumdämpfer
Wandteleskopauszug - Stahl verzinkt mit Aluminiumeinsatz
Schalldämmung - Melaminschaumstoff
Standardfarbe - RAL 9010 pulverbeschichtet weiß

Wartung

Zu Reinigungs- und Wartungszwecken kann die Frontplatte von der Wandschiene abgenommen werden. Die Außenflächen des Einlaufelements können mit handelsüblichen Reinigungsmitteln gesäubert werden.

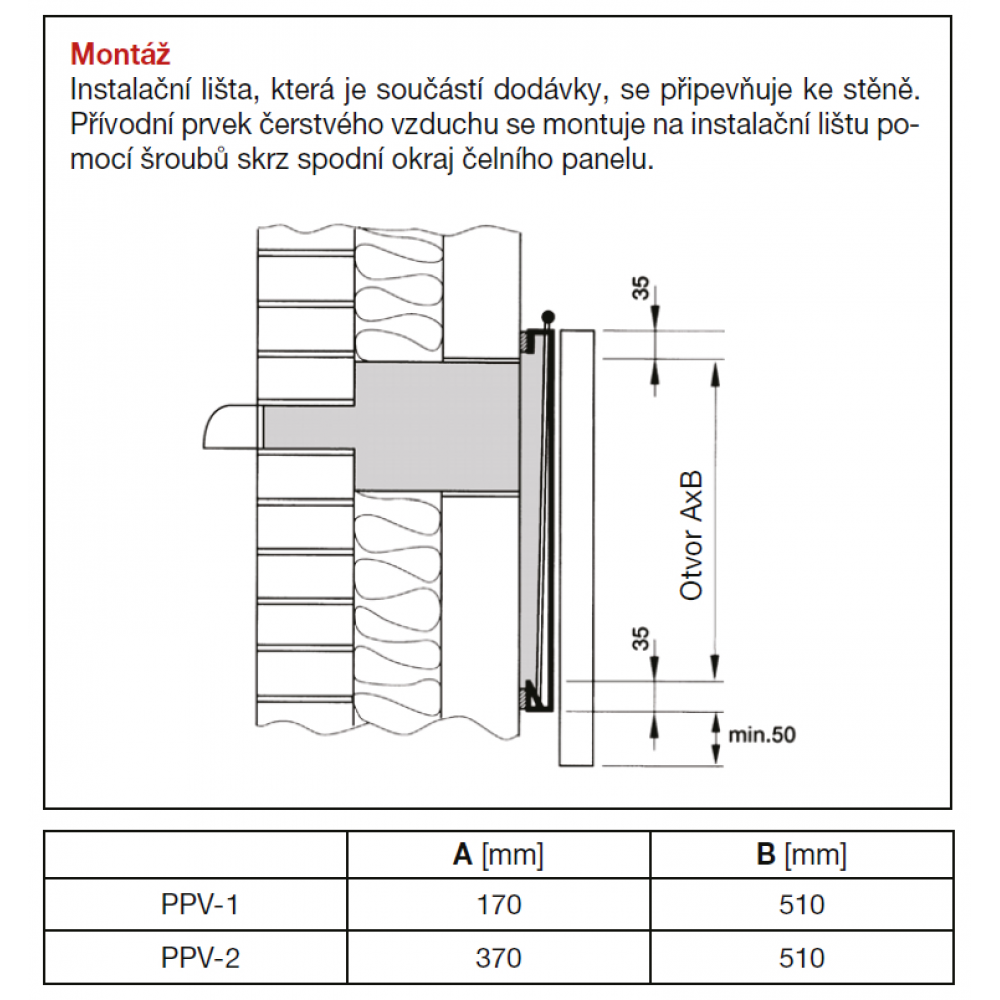

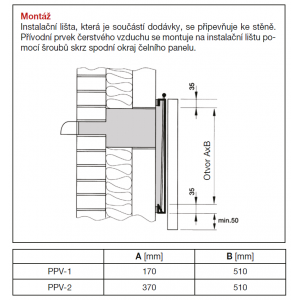

Montage

Die im Lieferumfang enthaltene Montageschiene wird an der Wand befestigt. Das Zuluftelement wird mit Schrauben durch die Unterkante der Frontplatte an der Montageschiene befestigt. Breite des Wandauszuges:
230 mm - entspricht der Dicke eines Ziegels
470 mm - entspricht 2 Ziegeln

Zubehör

- Teleskopische Wandverlängerung 230 mm breit, Gewicht 2,0 kg
- Teleskopische Wandverlängerung 470 mm breit, Gewicht 3,8 kg
- Teleskopische Verlängerung mit Schalldämpfer Gewicht 4,7 kg
- Verlängerte Klappenstange
