MR 1250 Messring

Der MR-Messring ist für schnelle und genaue Luftstrommessungen bei runden Kanälen konzipiert.

- arbeitet unabhängig von der Luftstromrichtung
- solide Konstruktion
- einfache Reinigung des Kanals bei der Ausführung mit Revisionstür

Aufbau

Das Gehäuse des Messrings MR ist aus verzinktem Stahlblech, der Messring und die Abgriffe für den Manometeranschluss sind aus Aluminium. Die NTL-Kontrolltür ist aus verzinktem Stahlblech gefertigt. Die Größen 100 ... 400 werden mit einer einseitigen Dichtung geliefert.

Einbau

Der Messring MR wird durch Nieten oder selbstschneidende Schrauben mit dem Rohr verbunden. Weitere Informationen zur empfohlenen Platzierung im Rohrleitungssystem finden Sie auf der folgenden Seite.

Luftdurchflussmessung

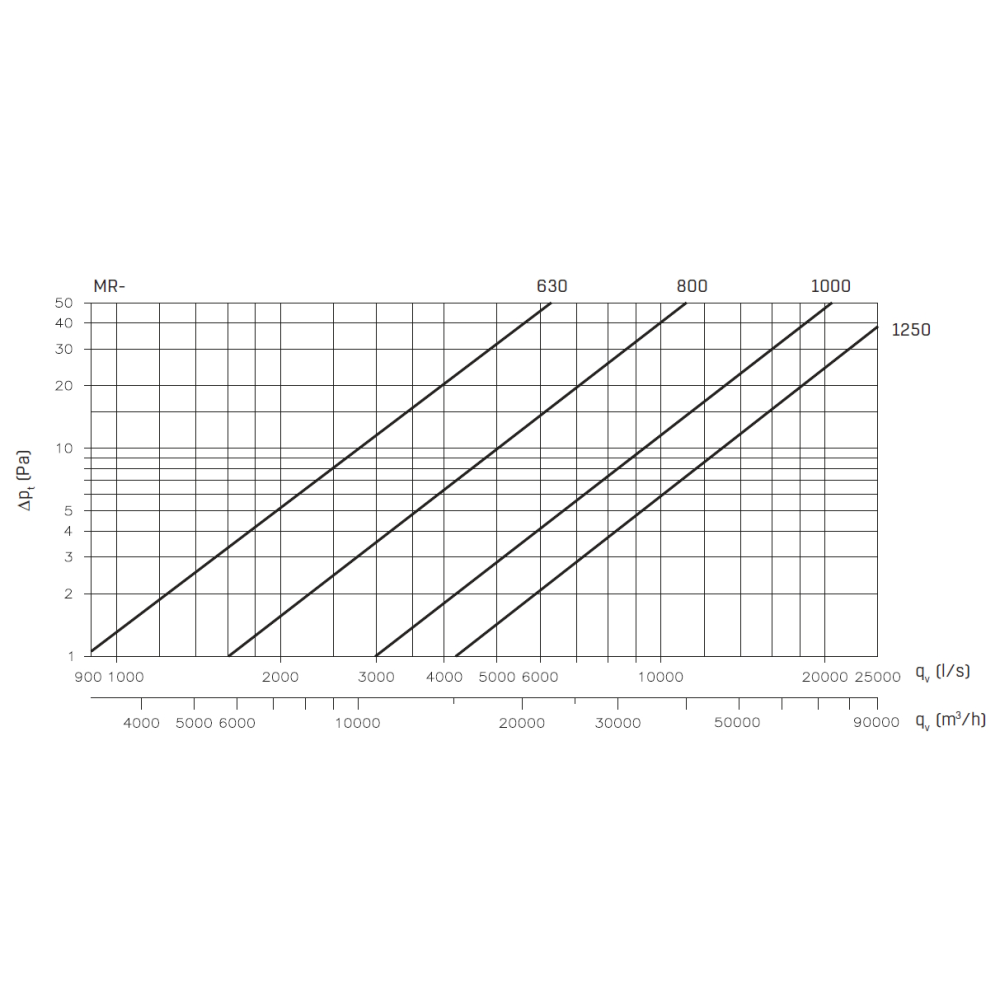

Das MR ist mit Auslässen für den Anschluss eines Differenzdruckmessgeräts (pm) versehen, das direkt zur Berechnung der Luftstromwerte unter Verwendung der Werte der Konstante k und des Korrekturfaktors X verwendet werden kann (siehe Tabellen). Die hier im Katalog angegebenen Diagramme dienen zur Auswahl der geeigneten Größe unter Berücksichtigung des Druckabfalls p_t.
