PURECLASS 800 CL PH CO2 CP G4 F7 větrací jednotka s rekuperací

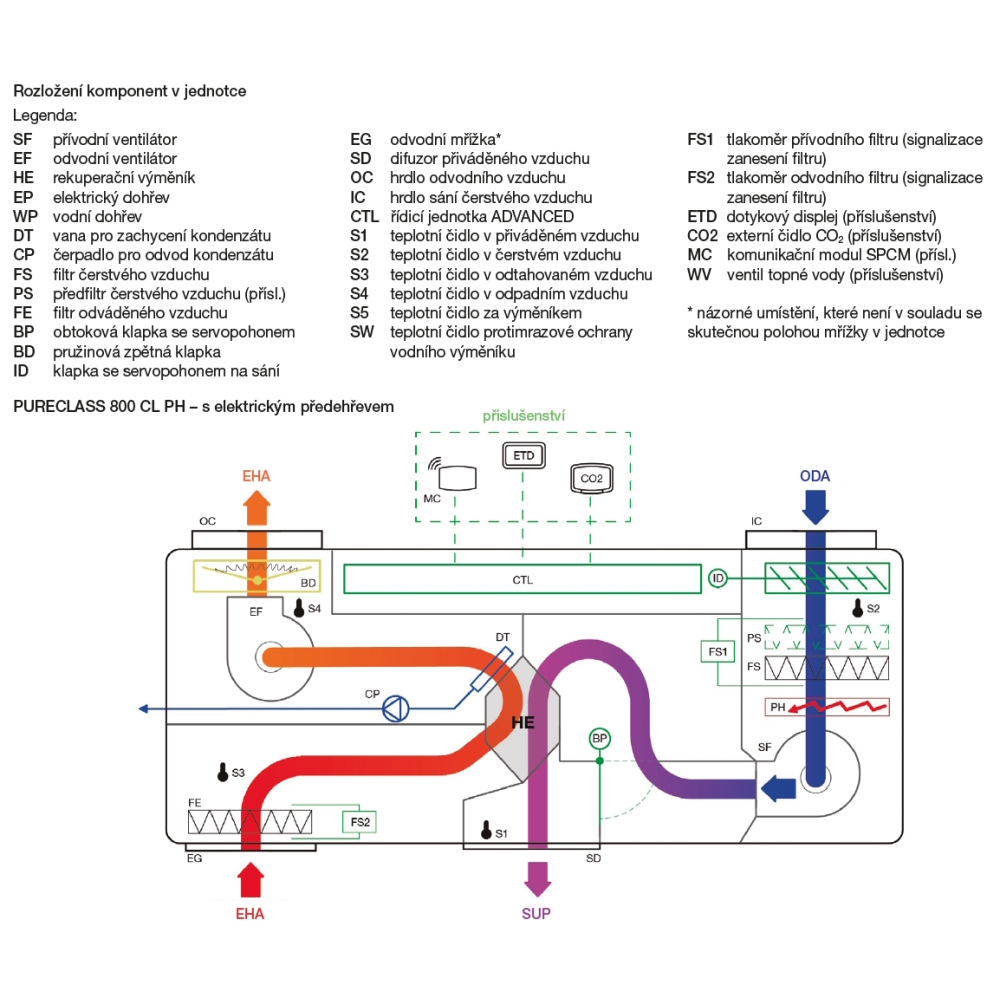

Skříň

je vyrobena jako samonosná konstrukce složená ze dvou částí: vnitřní část z pozinkované oceli s vnitřní tepelnou akustickou izolací M1 z melaminové pěny tloušťky 10 mm s hustotou 9,5 kg/m³ a vnějšího hliníkového pláště lakovaného bílou barvou. Přístup k filtrům a ventilátorům je přes výklopná dvířka na spodní straně zařízení. Součástí skříně jsou 4 držáky pro upevnění na strop.

Ventilátory

Na přívodní i odvodní straně jednotky je osazen ventilátor s dozadu zahnutými lopatkami. Oběžné kolo je vyrobeno z kompozitního materiálu a je staticky a dynamicky
vyváženo.

Ohřívače

Jednotka může být vybavena elektrickým předehřevem a elektrickým nebo vodním dohřevem.

Motor

Na oběžném kole ventilátoru je napřímo namontován EC motor včetně integrované elektronické ochrany.

Rekuperace

Deskový hliníkový protiproudý výměník s vysokou účinností až 92 %. Integrovaný obtok výměníku je umístěn na přívodní straně, v případě potřeby se aktivuje automaticky nebo ručně. Obtok se používá pro volné chlazení v případě, že je vnitřní teplota vyšší než venkovní.

Filtry

ISO coarse 60 % a ISO ePM1 50 % (filtry G4+F7) na straně přiváděného vzduchu. ISO ePM10 50 % filtr (M5) na straně odváděného vzduchu.

Elektrické připojení

Jednotka se připojuje na jednofázové napětí 230 V / 50 Hz.

Regulace

Jednotka je osazena integrovaným regulátorem ADVANCED s dotykovým ovladačem ETD. Ovladač je nutné objednat zvlášť, není součástí dodávky jednotky. Regulátor umožňuje manuální a automatické nastavení průtoku vzduchu, automatické řízení obtoku pro volné chlazení a zajištění protimrazové ochrany výměníku, regulaci výkonu předehřevu a dohřevu, indikaci alarmů a Modbus komunikaci. Jedním ovladačem ETD je možno ovládat až 5 jednotek (ovladač není součástí dodávky jednotky).

Montáž

v horizontální poloze pod strop. Jednotku je možné instalovat k obvodové stěně samostatně nebo do podhledu. Pro jednotku je třeba zajistit manipulační prostor pro pravidelné revize a výměny filtrů. V případě umístění jednotky do podhledu je potřeba zajistit přístup k čelnímu panelu pro čištění rekuperátoru. Odvod kondenzátu je zajištěn integrovaným čerpadlem bez nutnosti instalace sifonu. Potrubí VZT pro přívod a odvod vzduchu přes plášť budovy se připojuje na připravená kruhová hrdla. Montáž do stropu se provádí přes 4 ks stropních závěsů, které doporučujeme opatřit příslušenstvím KIT AM HRU (antivibrační sada).
Doporučujeme instalaci jednotky PURECLASS 800 s příslušenstvím MPM 315 v kombinaci s fasádními mřížkami EDF-VUZS na straně ODA a EDF-VUZV EHA. V případě použití delšího potrubního rozvodu na straně ODA a EHA doporučujeme maximální tlakovou ztrátu jednotlivých potrubních rozvodů na straně EHA nebo ODA do max. 50 Pa včetně nasávacích a výstupních fasádních mřížek. Při použití potrubních rozvodů na straně ODA/EHA s vyšší tlakovou ztrátou než 50 Pa je nutné počítat se zvýšením hladiny akustického výkonu (resp. tlaku) jednotky PURECLASS, oproti hodnotám uvedeným v tabulkách níže, o 3 až 5 dB(A) v závislosti na tlakové ztrátě potrubního rozvodu ODA/EHA.

Použití

Jednotky jsou určené pro větrání škol, komerčních prostor, kanceláří, hotelů a veřejných budov. Unikátní „bezpotrubní“ koncepce zjednodušuje instalaci jednotky a je tak ideálním řešením pro zlepšení kvality vzduchu vnitřních prostor v budovách, které nemají instalovaný systém větrání.

Příslušenství

• ETD dotykový ovladač
• AFR-PURECLASS 800 CL M5 přívodní filtr M5 (ePM10 50%)
• AFR-PURECLASS 800 CL F9 přívodní filtr F9 (ePM1 80%)
• KIT AM HRU antivibrační sada k upevnění jednotky
• EDF-VUZS 315 přívodní fasádní mřížka
• EDF-VUZV 315 odvodní fasádní mřížka
• MPM 315 teleskopické potrubí
