JTR-18-1 triakový spínač

Triakové spínače JTR umožňují bezkontaktní spínání elektrického ohřívače. Toto řešení přináší některé výhody:

• spolehlivost polovodičových součástek – zařízení nevyžaduje žádnou obsluhu ani zvláštní údržbu
• napětí je spínáno při průchodu nulou – minimální rušení do sítě
• bezhlučný chod (v porovnání se stykači)
• plynulé řízení topného výkonu od 0 do 100 % na základě ovládacího napětí 0–10 V

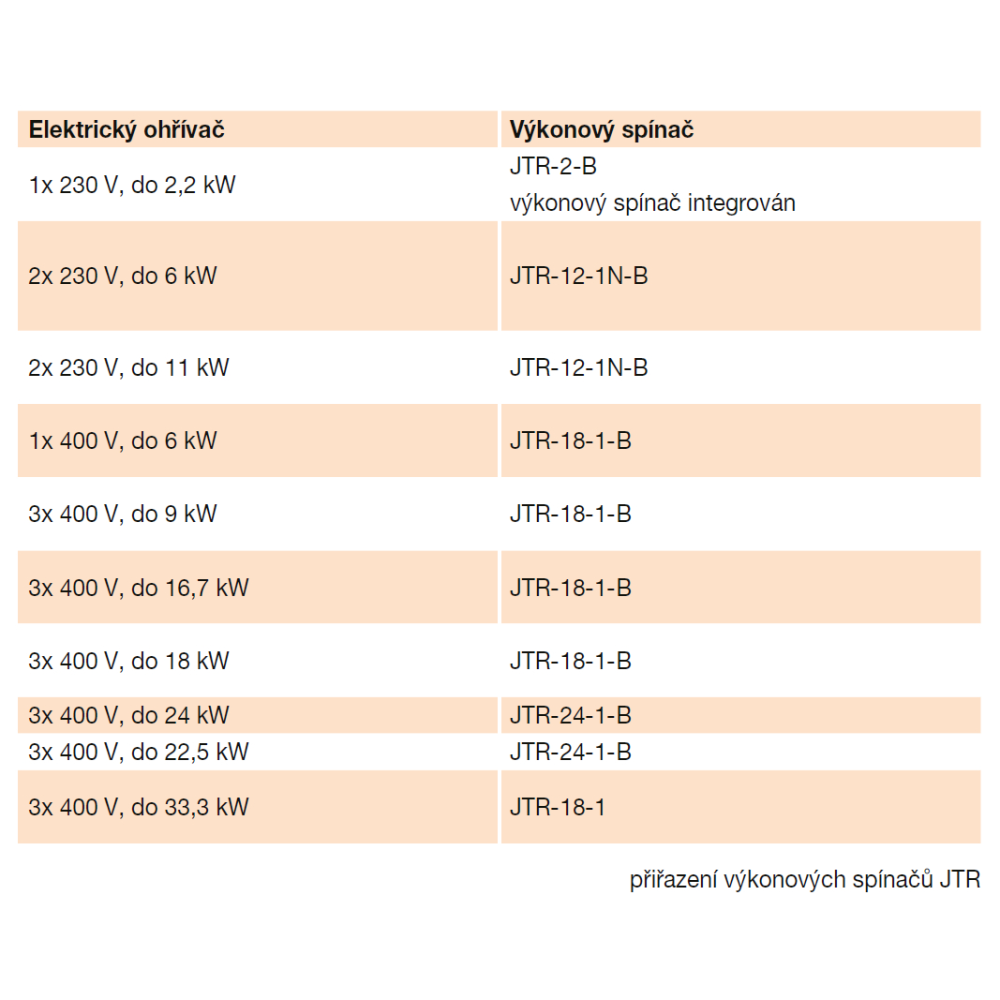

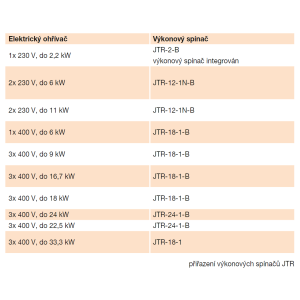

Přiřazení ohřívačů

• JTR-2-B – 1× 230 V do 2,3 kW
• JTR-12-1N-B – 1× 230 V nebo 2× 230 V do 6/12 kW
• JTR-12-1N-B – 1× 400 V nebo 3× 400 V do 12 kW
• JTR-18-1-B – 1× 400 V nebo 3× 400 V do 18 kW
• JTR-24-1-B – 3× 400 V do 24 kW

3-fázové ohřívače musí být zapojeny do trojúhelníku nebo do hvězdy (střed hvězdy nesmí být připojen ke střednímu vodiči). U ohřívačů na 3× 400 V musí být zátěž rozdělena mezi jednotlivé fáze symetricky, ve všech fázích musí tedy ohřívač odebírat stejný proud. Jmenovitý proud triakového spínače nesmí být překročen.

Doporučený typ regulátoru:

UNIREG

Poznámka

JTR nejsou potřeba pro MBE … R2.

JTR-18-1

Triakový spínač má stejné parametry jako JTR-18-1-B, ale jiný způsob řízení výkonu.
