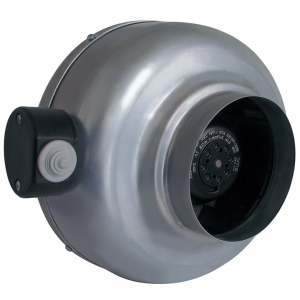

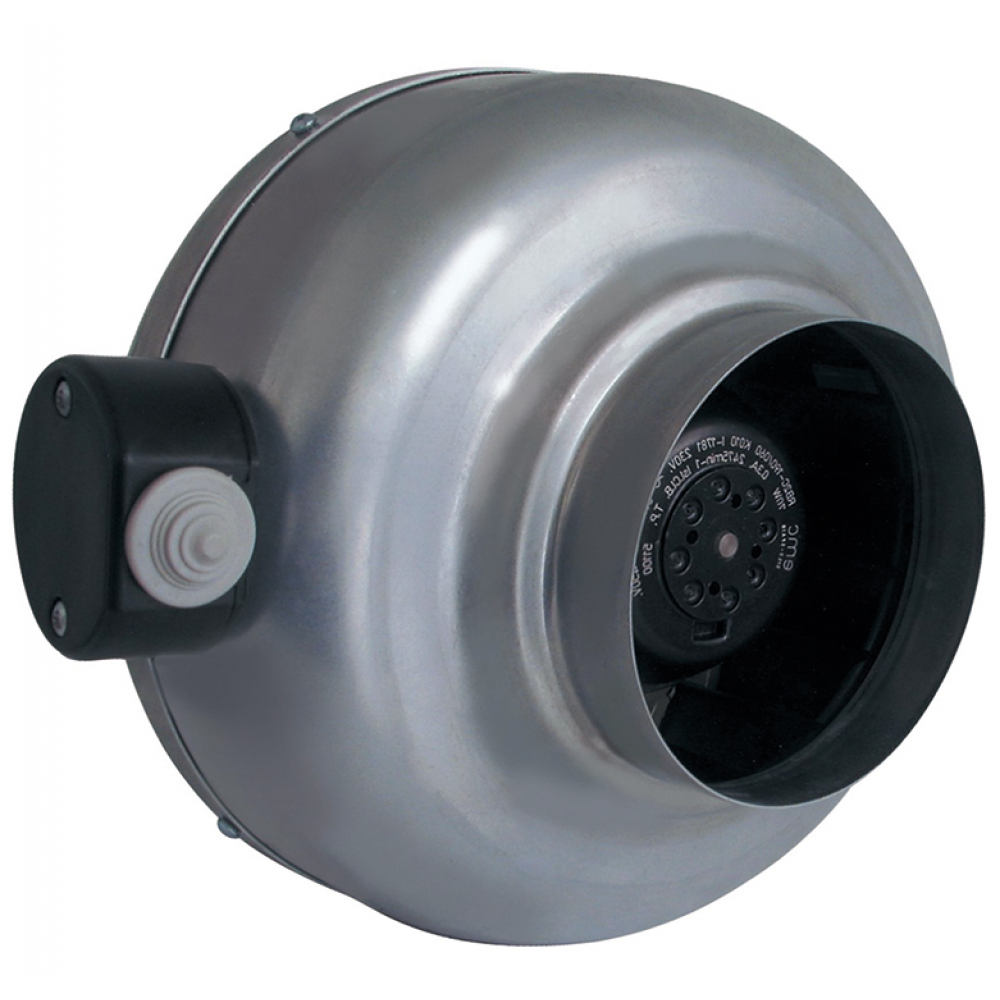

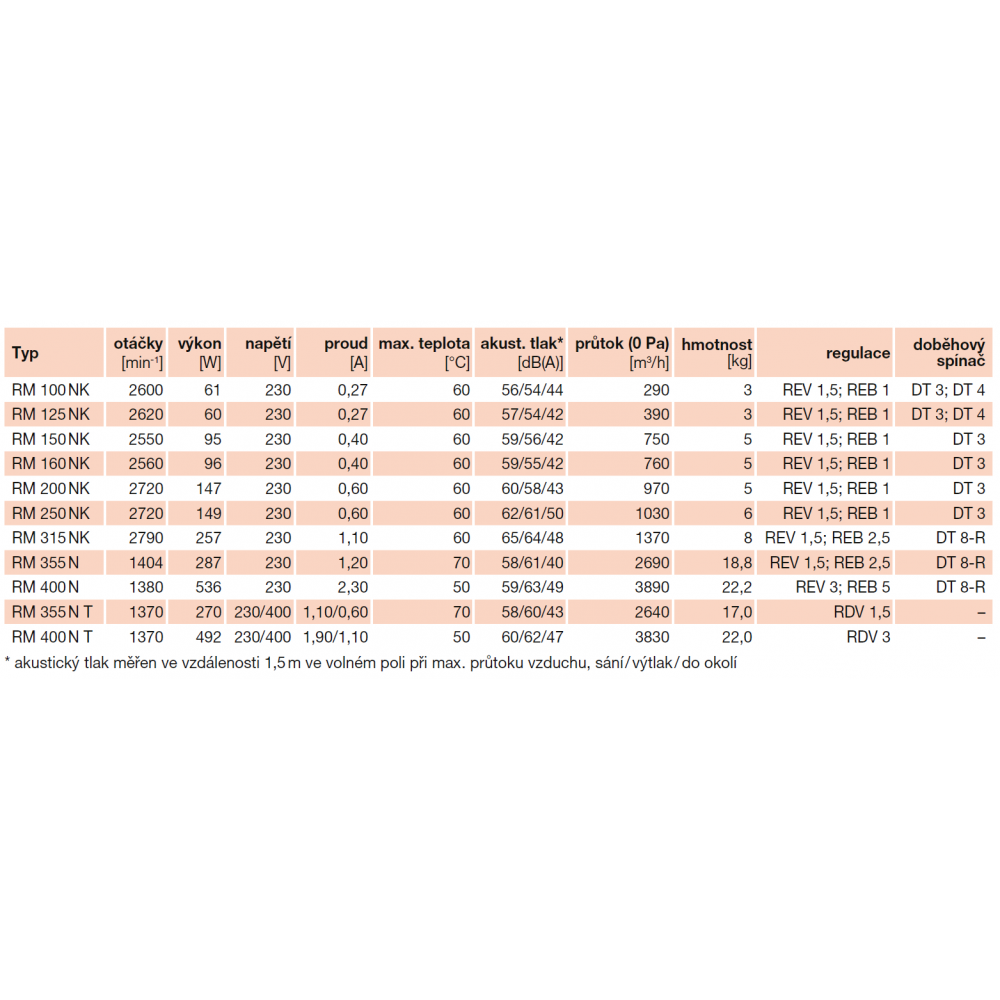

RM 160 NK Radiallüfter Metall

Schrank

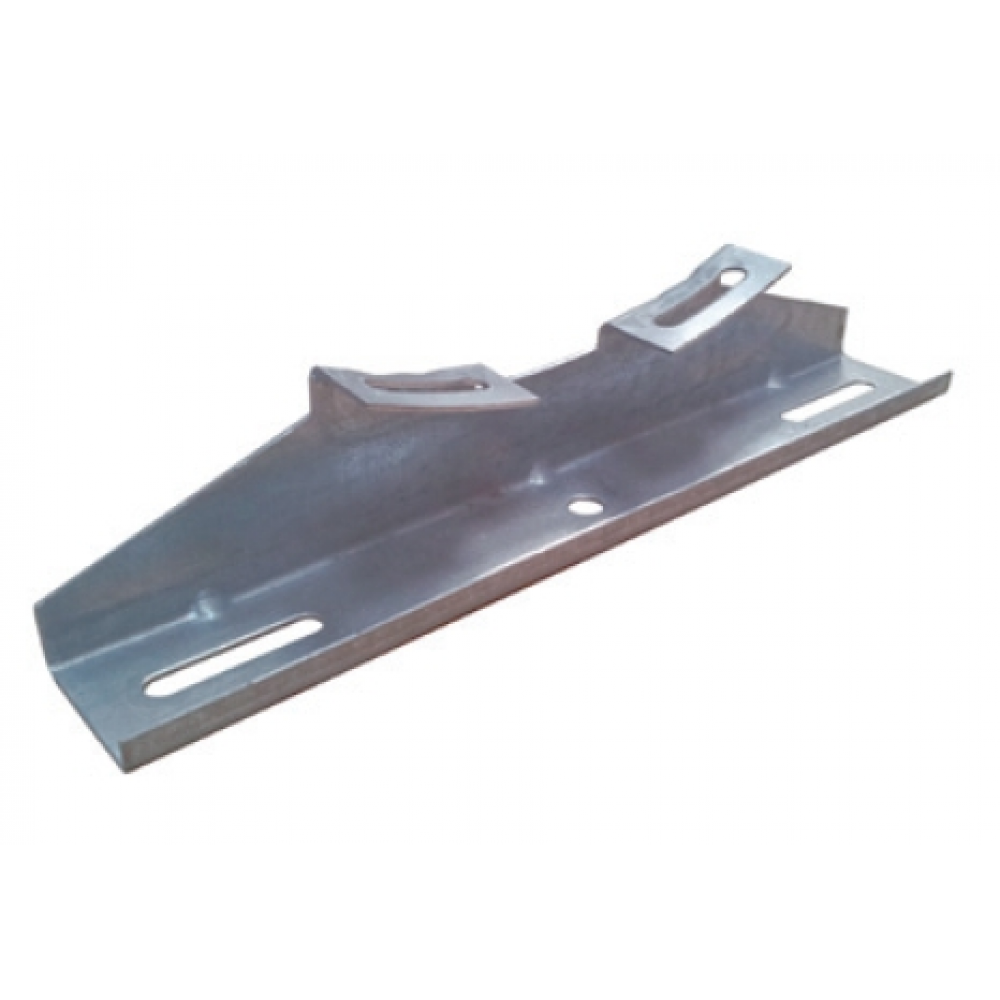

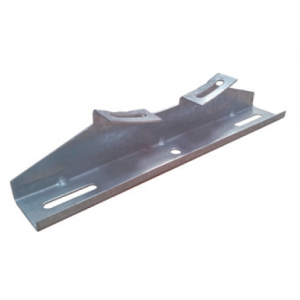

ist aus verzinktem Stahlblech geformt. Die Größen 355 und 400 sind aus Stahlblech gefertigt und mit schwarzem Polyesterlack beschichtet. Die Größen 100-315 werden standardmäßig mit einem Befestigungsbügel geliefert.

Laufrad

ist radial mit rückwärts gekrümmten Schaufeln. Das Laufrad ist auf den Außenrotor des Motors aufgepresst und besteht aus Kunststoff (Größen 100-250), Stahlblech (Größe 315) oder Aluminium (Größen 355 und 400).

Motor

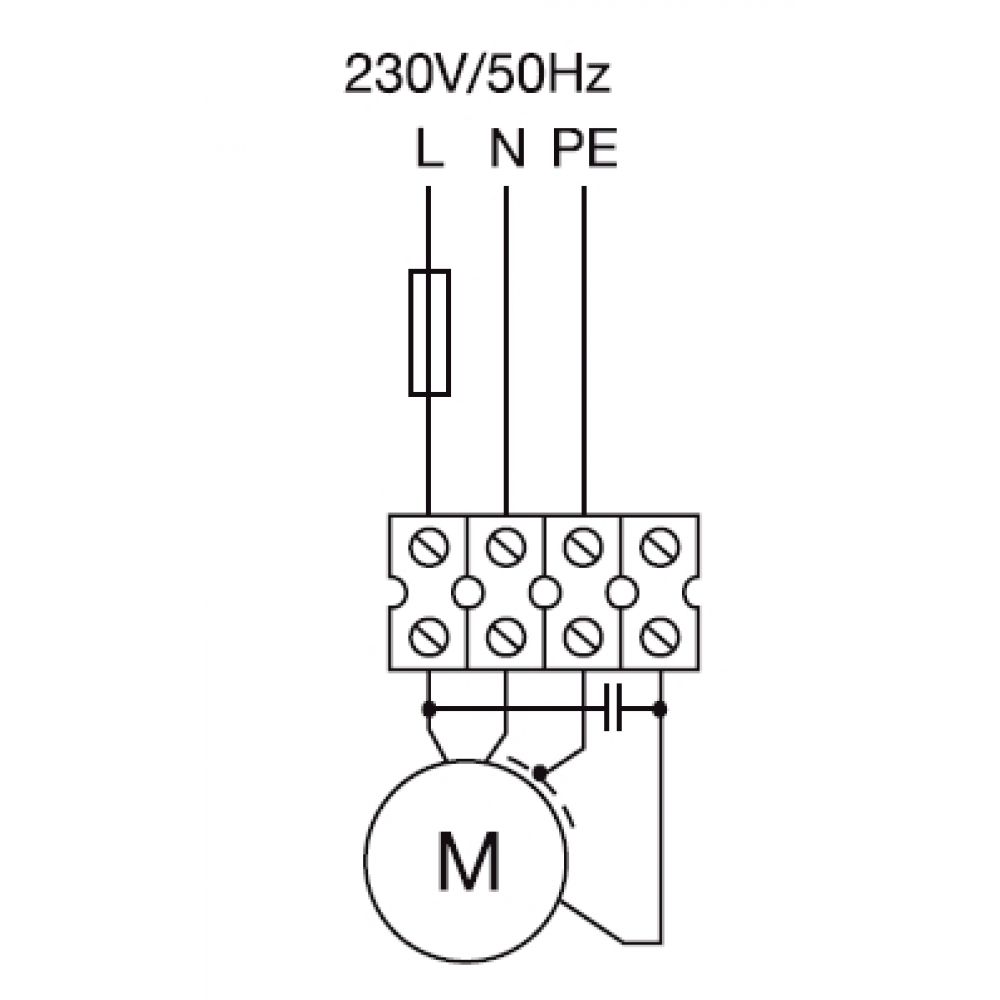

RM N Ventilatormotoren sind 1-phasig für 230 V, RM N T sind 3-phasig für 230/400 V. Die Thermosicherung befindet sich in der Motorwicklung. Die Lager sind Kugellager mit Lebensdauerfettfüllung. Isolierstoffklasse B, IP44 (Größen 100 bis 250), Isolierstoffklasse F, IP44 (Größe 315), Isolierstoffklasse F, IP54 (Größen 355 und 400).

Quadratischer Kasten

besteht aus schwarzem Kunststoff und befindet sich am Ventilatorgehäuse.

Drehzahlregelung

erfolgt durch elektronische oder transformatorische Regler. Die dreiphasige Ausführung kann durch Frequenzumrichter gesteuert werden.

Einbau

Der Ventilator muss in jeder Position der Motorachse montiert werden. Das Gehäuse darf keine mechanischen Belastungen aus der Verrohrung übertragen, eine flexible Verbindung zur Verrohrung wird empfohlen.

Hinweise

Die Ventilatoren sind für die Belüftung von Häusern, sozialen Einrichtungen, Büros und Räumlichkeiten konzipiert. Bei der Installation in der Laibung können Flex-Header, Armaturen, Abzweigdosen und Plattenventile verwendet werden. Die Ventilatoren können in Verbindung mit einem Hygrostat HIG 2 oder einem Hygrostat in Kombination mit einem Thermostat zur Belüftung von Feuchträumen eingesetzt werden.
