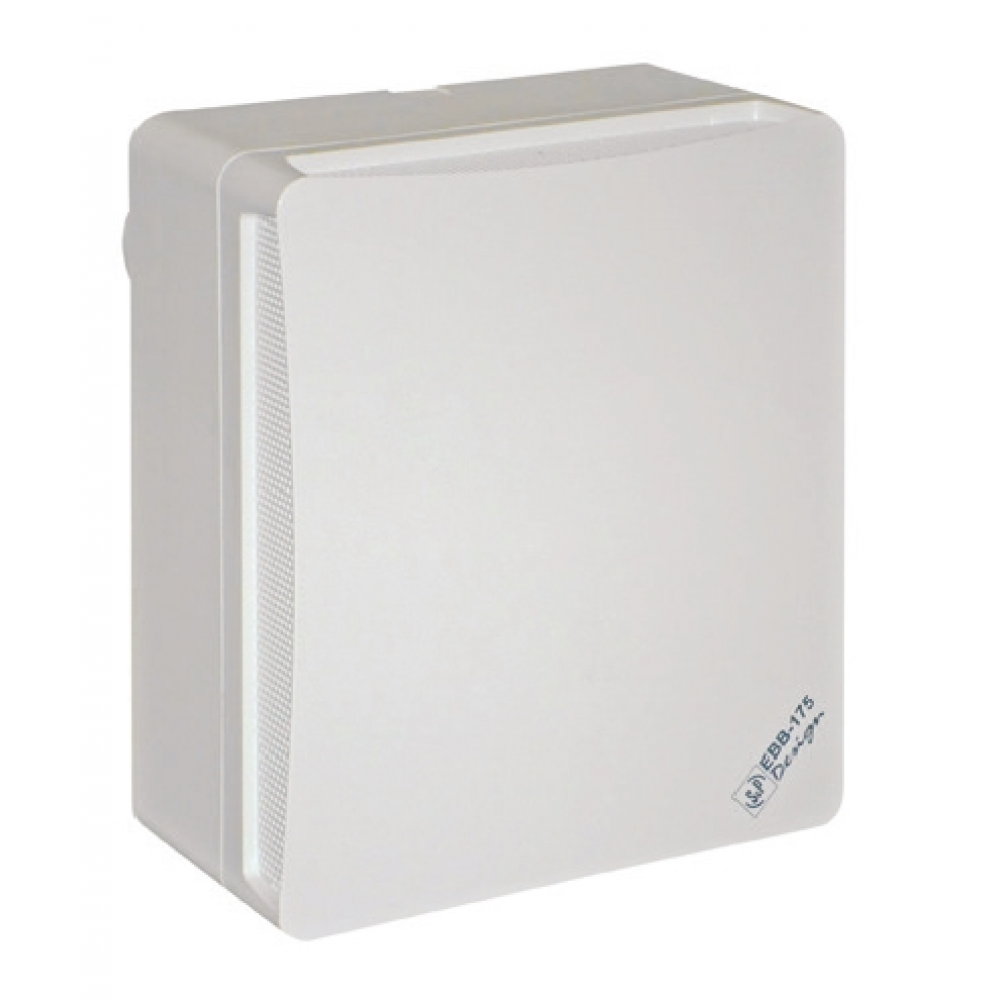

EBB 250 HM DESIGN IP44 kleiner Radialventilator

Schrank

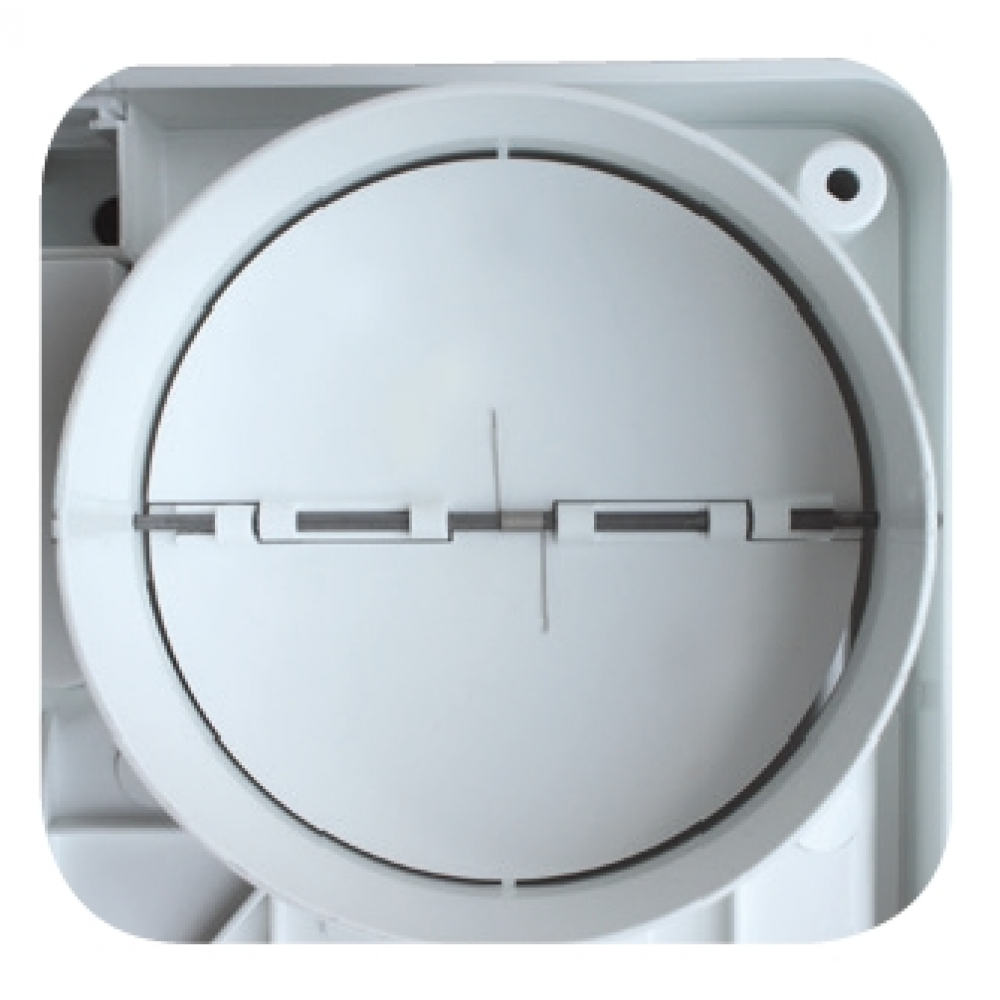

Er besteht aus stoßfestem Kunststoff, Farbe weiß. Der Schrank ist für die Wand- oder Deckenmontage vorgesehen. Im Auslass des Ventilators befindet sich eine Rücklaufklappe.

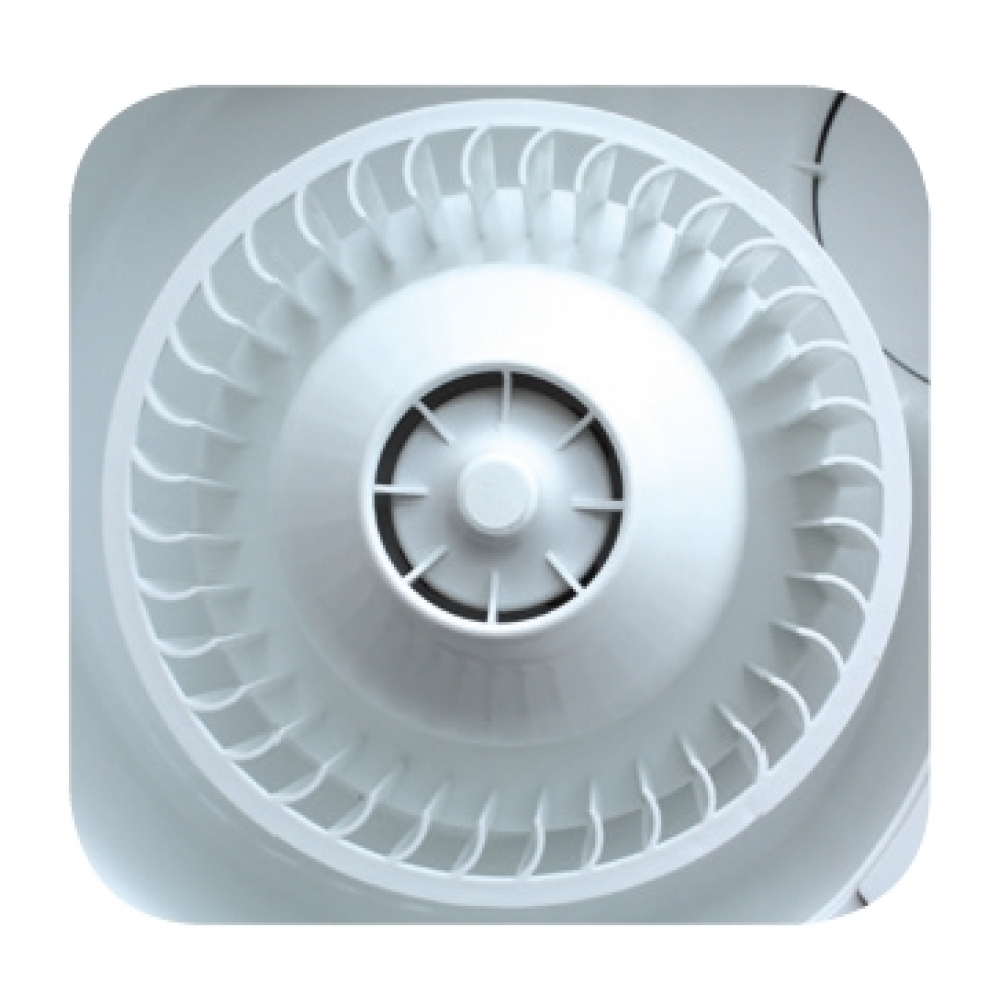

Laufrad

ist radial mit vorwärts gekrümmten Schaufeln und ist statisch und dynamisch ausgewuchtet.

Motor

ist asynchron mit einem Anlaufkondensator. Der Motor hat einen thermischen Schutz gegen Überhitzung. Die maximale Betriebsumgebungstemperatur beträgt 40°C. Doppelt isolierte Ausführung, Schutzklasse II, IP44.

Quadratischer Kasten

Zugänglich durch Abnehmen des Frontgitters und der Klemmenkastenabdeckung, Anschluss unter Putz oder Kabel auf Putz. Die Klemmleiste ist mit einer Entlastungsklemme versehen, die das Herausziehen des Kabels verhindert.

Drehzahlregelung

Für die Typen S und T mit dem REB-Drehzahlregler.

Geräusch

Die Geräuschemission des Ventilators wird in einem Abstand von 1,5 m gemessen.

Montage

erfolgt an der Wand mit Hilfe der mitgelieferten Papier-Montageschablone. Dübel und Schrauben sind ebenfalls im Lieferumfang enthalten. Beim Abnehmen des Frontgitters wird der Ventilator durch den eingebauten Sicherheitsschalter automatisch abgeschaltet. Bei der Montage empfehlen wir, die Befestigungspunkte des Lüfters mit flexiblen Polstern zu unterlegen, um die Schallübertragung durch die Gebäudestruktur zu reduzieren.

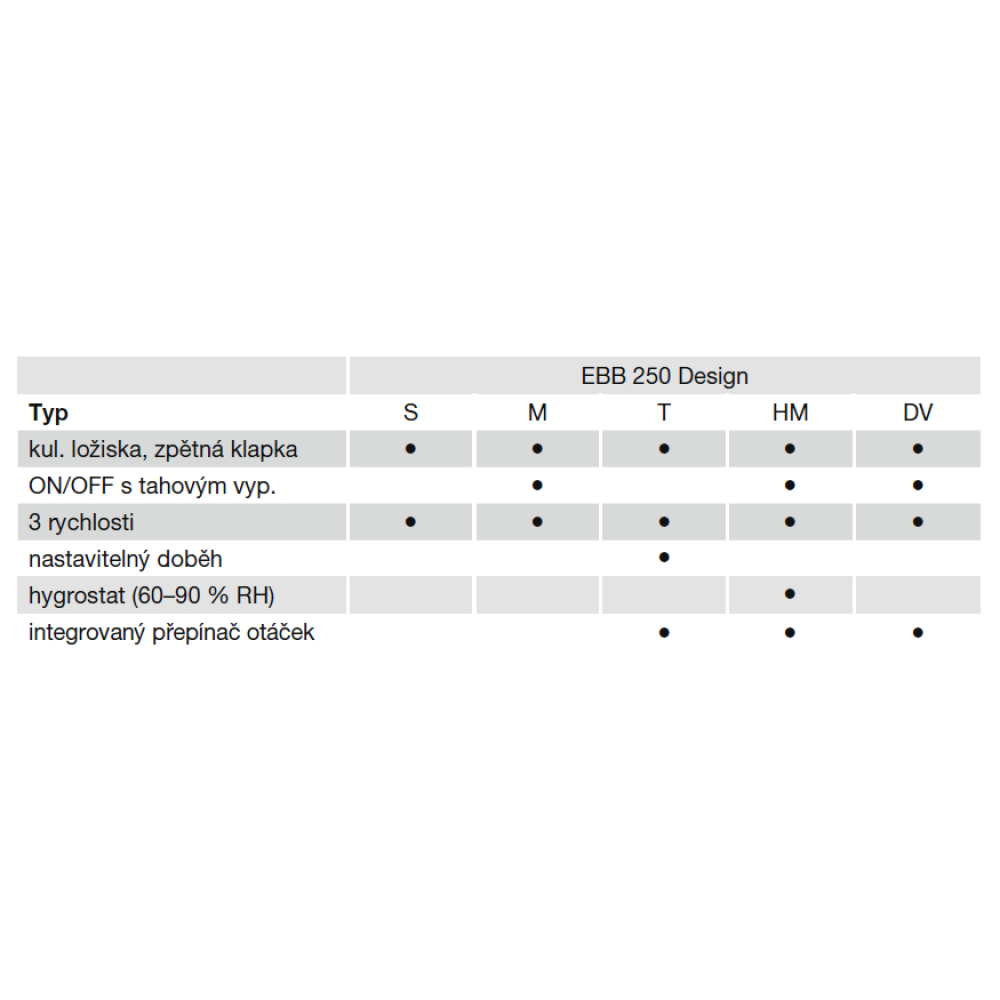

Optionen

- S Grundausführung
- T Zeit 1-30 Minuten
- M Steuerung mit Zugschalter
- HM mit Hygrostat und Zugschalter
- DV mit Zugschalter

Hinweise

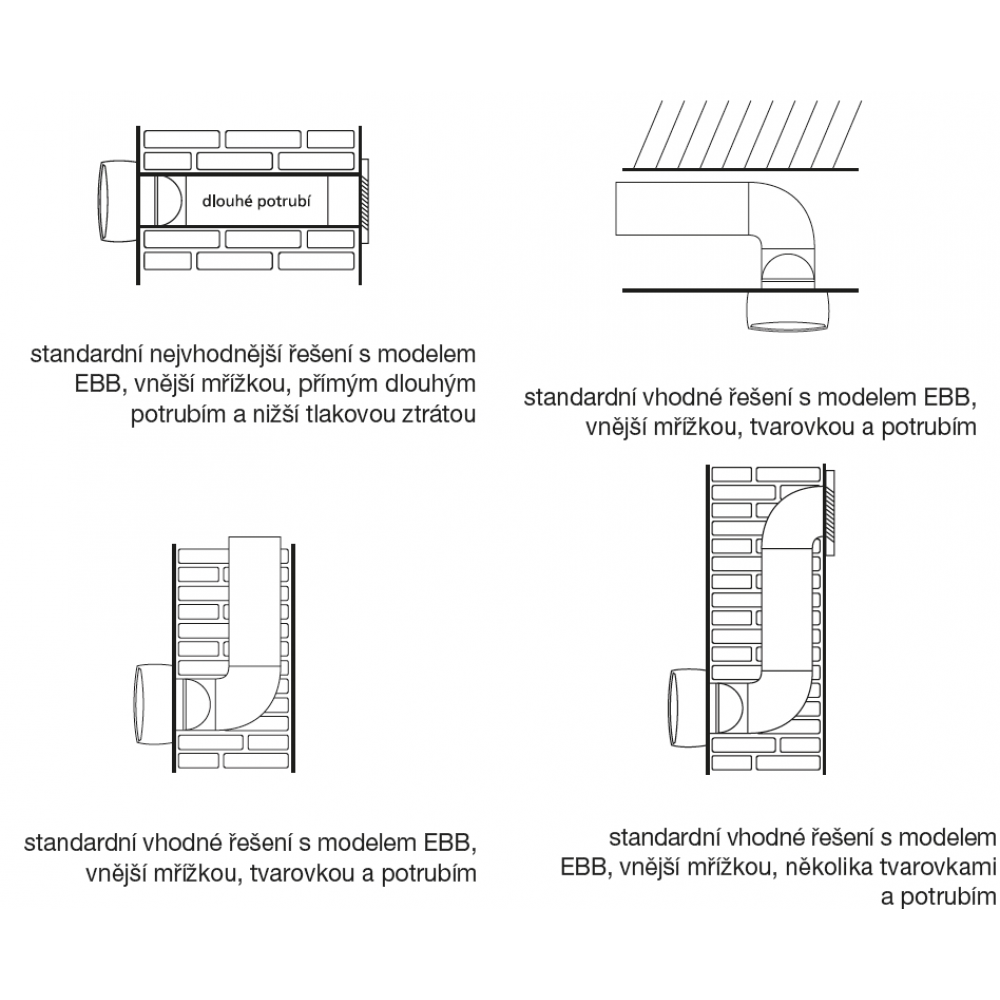

Ventilatoren eignen sich für relativ lange Kanäle mit höherem Druckverlust oder zur direkten Wanddurchlüftung. Die Ventilatoren können für die Lüftung im Wohnungsbau, in Verbindung mit einem Hygrostaten HIG 2 oder mit einem Hygrostaten in Kombination mit einem Thermostat für die Lüftung von Nassräumen eingesetzt werden.
