E-Mail sendenSchrank
ist eine Rahmenkonstruktion mit 25 mm dicken Sandwich-Seitenwänden, die mit selbstschneidenden Schrauben am Schrankrahmen befestigt sind. Die Sandwichpaneele bestehen außen und innen aus verzinktem Blech, innen mit einer schalldämmenden Mineralwollfüllung. Die einzelnen Paneele sind abnehmbar. Der Lüfter ist im Gehäuse auf gefederten Profilen montiert, um die Schwingungsübertragung zu reduzieren. Der Schrank hat runde Hälse mit einseitigen Dichtungen. Unter dem Gehäuse befindet sich ein Montagerahmen aus Stahl. Die einzelnen Platten sind mit der Ausblasplatte austauschbar. Der Schrank steht unter Druck, wenn der Ventilator in Betrieb ist.
Laufrad
ist radial mit rückwärts gekrümmten Schaufeln, es ist statisch und dynamisch ausgewuchtet.
Motor
CVAB Ventilatormotoren sind 1-phasig für 230 V, CVAT Motoren sind 3-phasig für 230/400 V oder 3-phasig für 400 V. Die Motoren sind mit einem Wärmeschutz ausgestattet. Abgedichtete, wartungsfreie Kugellager mit lebenslanger Fettfüllung. Schutzart IP55, Isolationsklasse F, Betriebstemperatur -40 bis +60 ˚C.

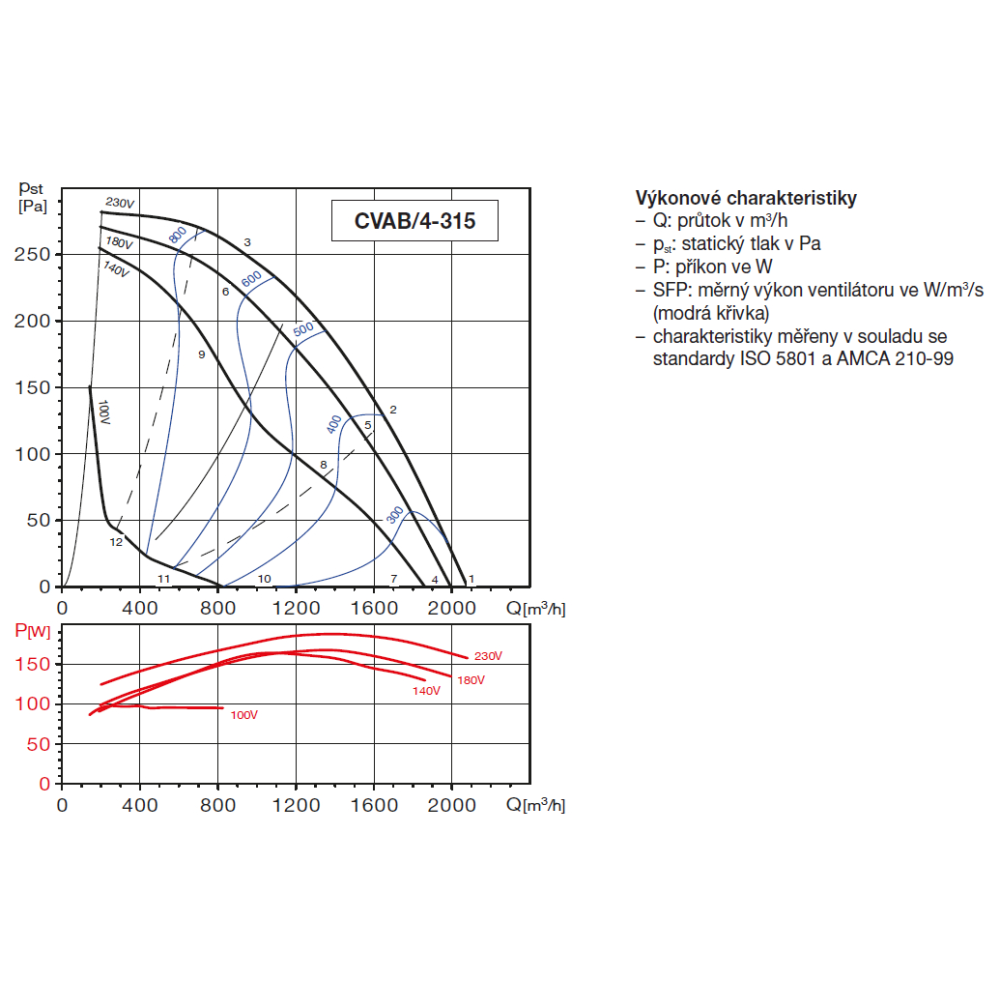

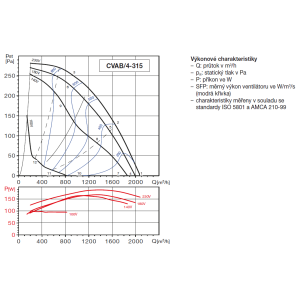

>Drehzahlregelung
durch Spannungsänderung (CVAB) oder Frequenzumrichter (CVAT).

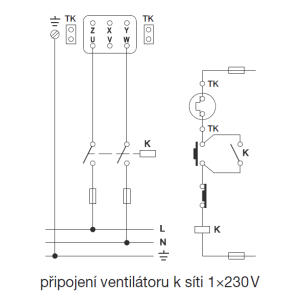

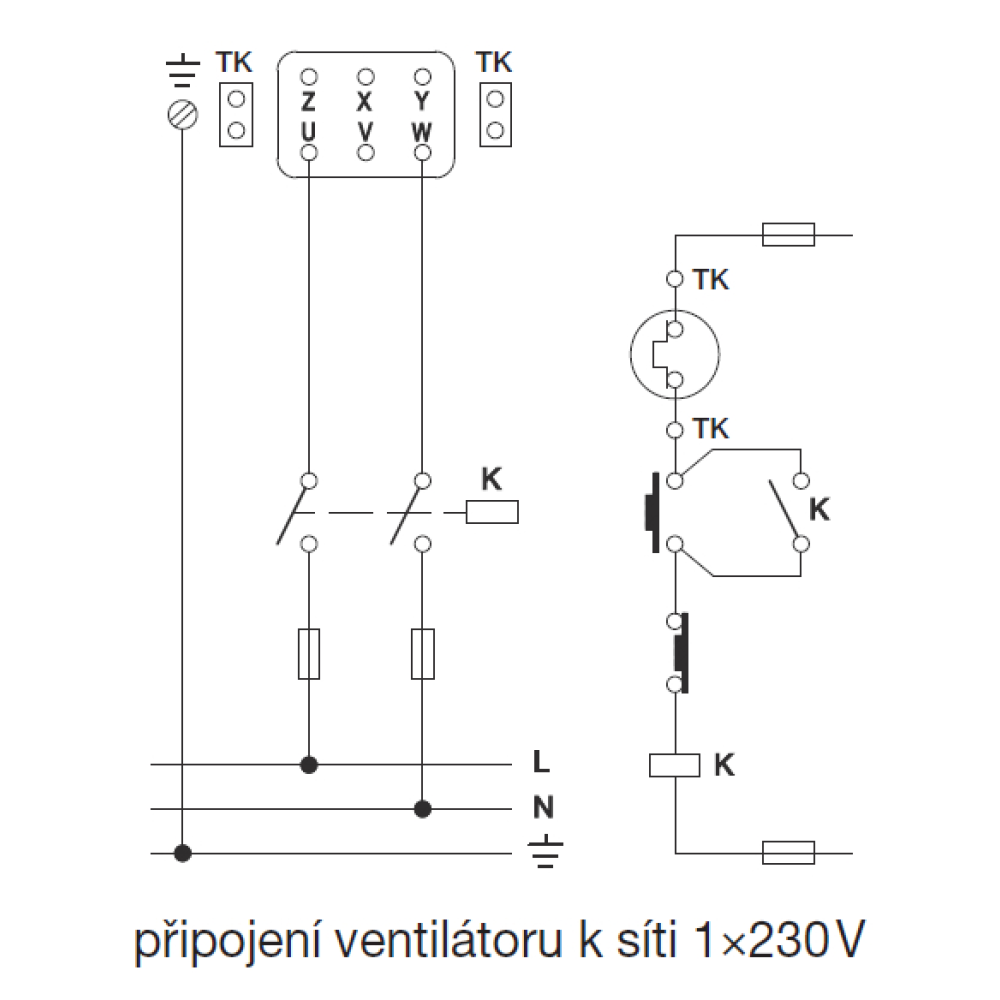

Anschluss-Stromversorgung
befindet sich am Gehäuse, bei CVAT 710 und 800 am Motor.
Montage
Die Montage erfolgt nur in der auf der Maßskizze dargestellten Position mit horizontaler Motorachse. Die Lage des Ausblasstutzens kann bei der Montage durch Austausch des Ausblasstutzens gegen eine seitliche oder obere Vollverkleidung verändert werden.
Hinweise
Die Ventilatoren sind für lufttechnische Anwendungen geeignet, bei denen der niedrige Geräuschpegel des Ventilators von Vorteil ist, insbesondere für die Belüftung von Restaurants, Großküchen, Sporthallen, Krankenhäusern, Lagerhallen und Schwimmbädern.
