Schrank

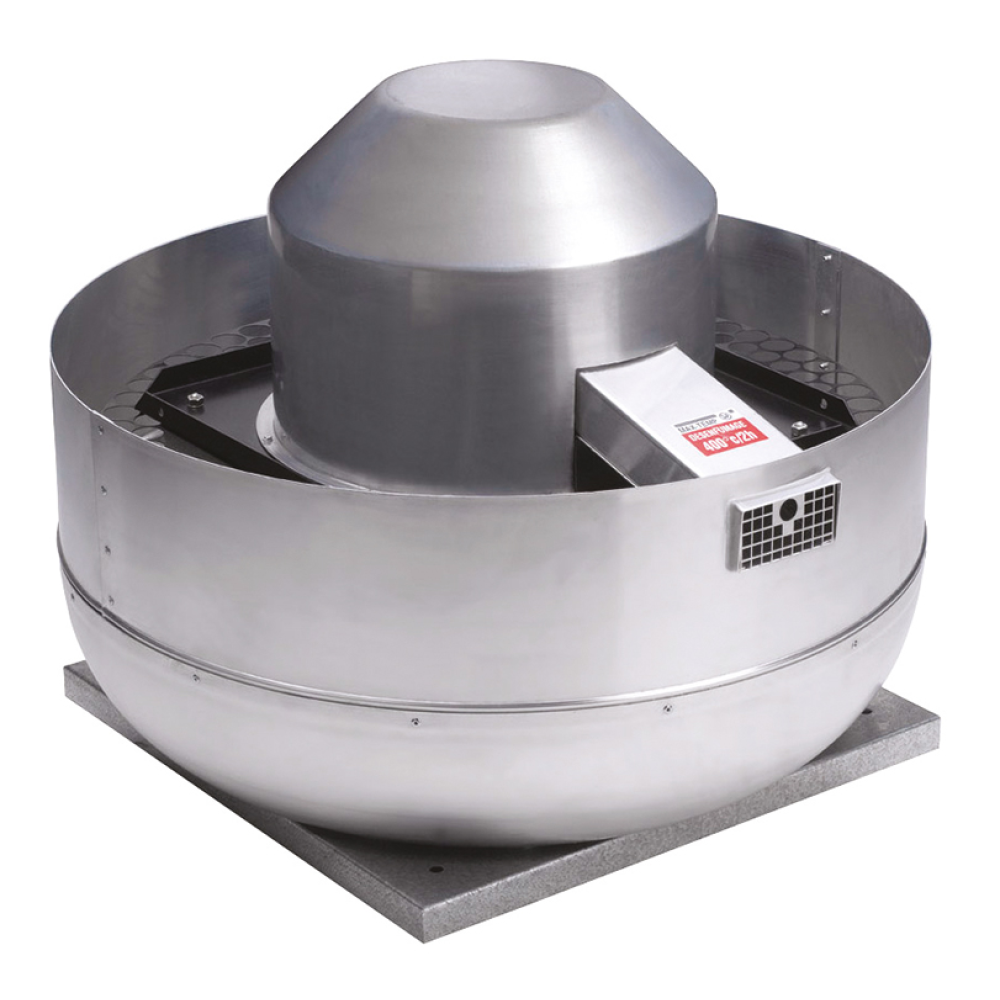

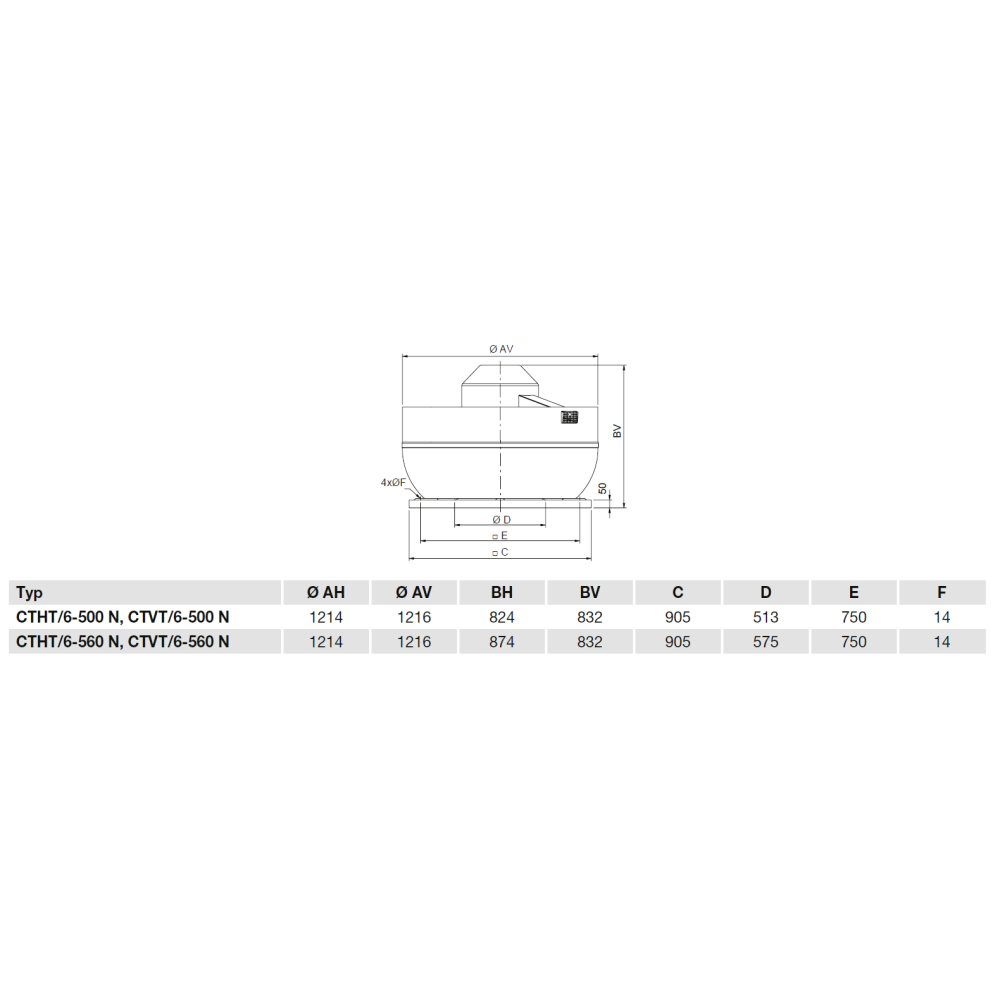

Es ist für den horizontalen Luftabzug für den Typ CTHT, für den vertikalen Luftabzug für den Typ CTVT bestimmt. Die Basis des Ventilators ist aus verzinktem Stahlblech, die Halterungen, das Gitter und die Schrauben sind ebenfalls galvanisiert. Die Lüfterhaube und das Gehäuse sind aus Al-Blech gefertigt. Der Ventilatormotor ist außerhalb des Luftstroms montiert. Der Belüftungskreislauf des Motors ist separat und verwendet ein eigenes Radiallaufrad. Der CTHT-Ventilator hat eine Belüftungsfuge am Umfang der Haube, beim CTVT-Typ ist die Motorbelüftung seitlich aus dem Gehäuse herausgeführt.
Laufrad
Der Ventilator ist radial mit rückwärts gekrümmten Schaufeln. Es besteht aus verzinktem Stahlblech und ist statisch und dynamisch ausgewuchtet.
Motor

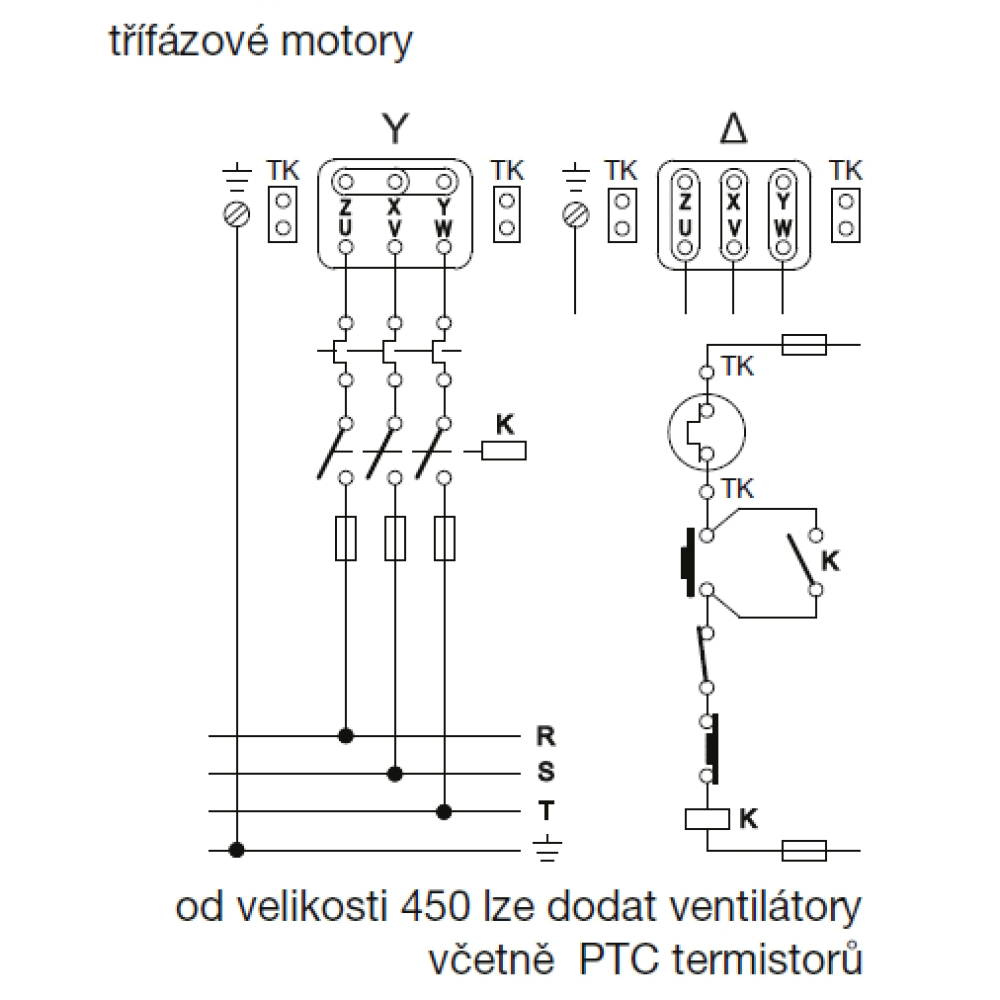

ist ein Asynchronmotor mit kurzgeschlossenem Widerstandsanker, Stator mit Kühlrippen und schwarzer Epoxy-Lackierung. Die Motoren sind 3-phasig für 230/400 V. PTC-Thermistoren auf Anfrage. Die Wicklungen sind tropentauglich mit Isolierung der Klasse F und einer Dauerbetriebstemperatur von -40 bis +120 °C. Fettgefüllte Kugellager für eine lange Lebensdauer. Schutzart IP55.
Quadratischer Kasten
Zugänglich durch Abnehmen der Lüfterhaube. Die Schutzart ist IP55.
Drehzahlregelung
wird durch Frequenzumrichter vorgenommen.
Drehrichtung
ist nur in einer Richtung möglich, wie durch den Pfeil auf dem Ventilatorgehäuse angegeben. Die entgegengesetzte Drehrichtung kann zu einer Überlastung des Motors führen, außerdem wird der Lüfter dadurch lauter.
Einbau

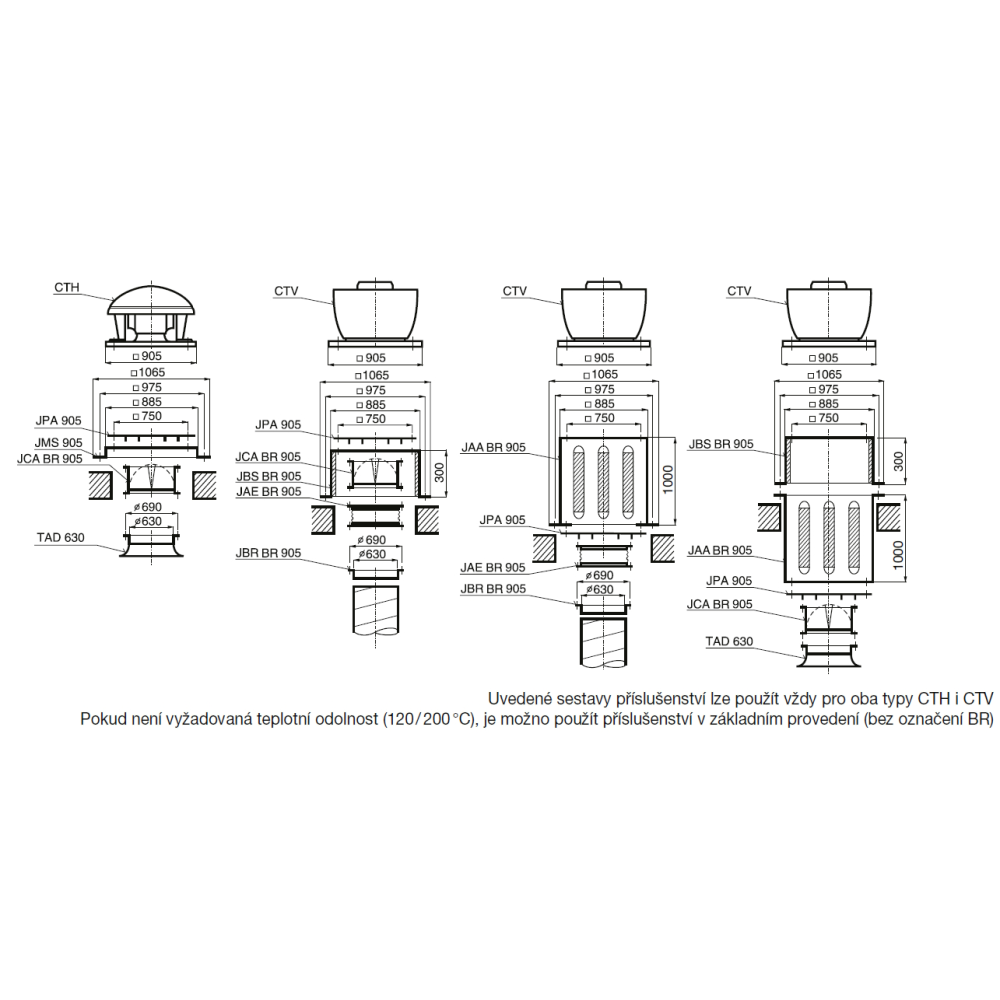

Der Lüfter wird mit Hilfe des Zubehörs waagerecht (mit vertikaler Motorachse) montiert.
Geräuschentwicklung

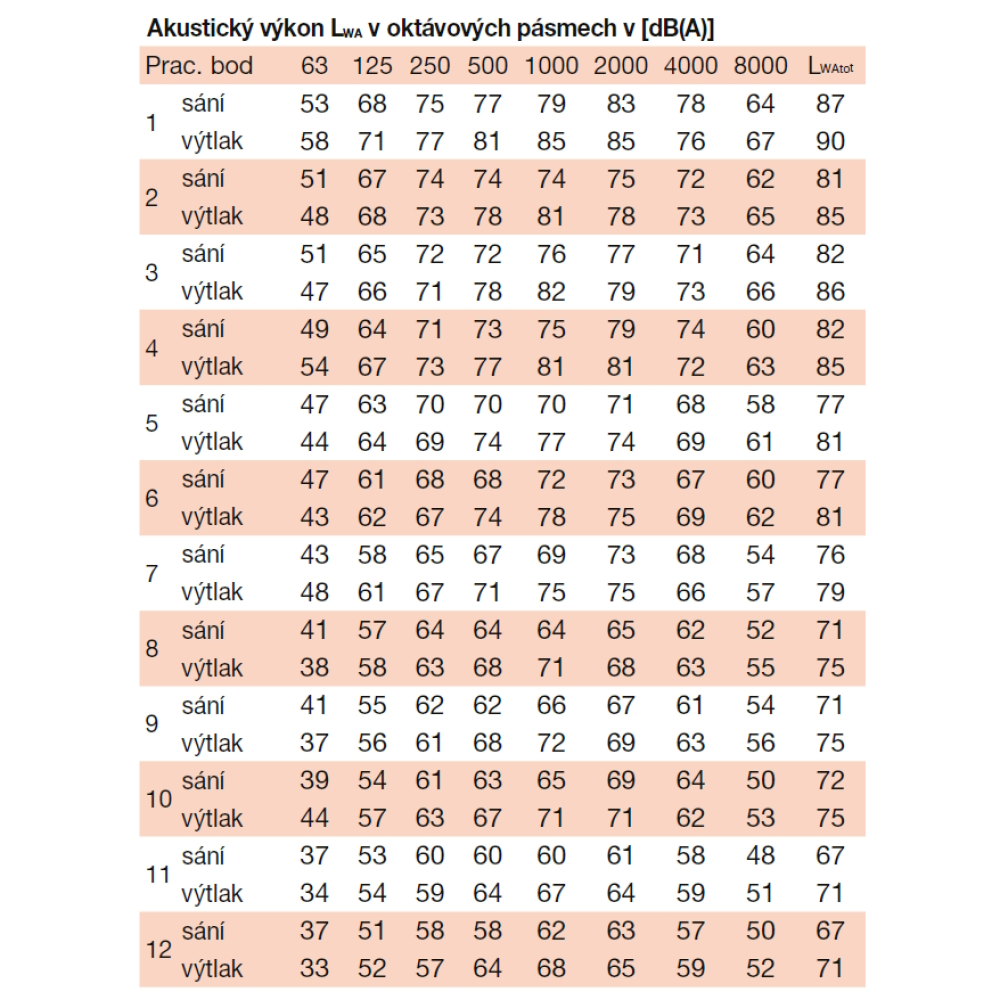

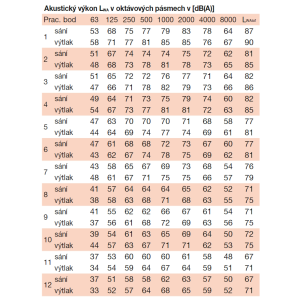

Die Geräuschemission des Ventilators wird im freien Schallfeld in einer Entfernung von 3 m bei 2/3 der maximalen Luftleistung gemessen.
Hinweise
Die Ventilatoren sind für allgemeine lufttechnische Anwendungen geeignet.
Bei Beachtung der Hinweise in der Anleitung dürfen keine Gefahren für Sicherheit, Gesundheit und Umwelt im Sinne der EG-Richtlinien (mit CE-Kennzeichnung) entstehen. Gleiches gilt für andere Produkte, die im Gerät oder bei der Installation verwendet werden. Bitte beachten Sie die folgenden allgemeinen Hinweise:
- beachten Sie die Sicherheitshinweise, um Schäden am Gerät oder Personenschäden zu vermeiden
- die technischen Angaben in dieser Anleitung dürfen nicht verändert werden
- es ist verboten, in den Motor des Gerätes einzugreifen
- um den EG-Richtlinien zu entsprechen, muss das Gerät gemäß den geltenden Vorschriften an das Stromnetz angeschlossen werden
- das Gerät muss so installiert werden, dass, das Gerät den geltenden Vorschriften für den Betrieb elektrischer Geräte entspricht
- es vor jedem Eingriff in das Gerät stets vom Stromnetz getrennt werden muss
- bei der Handhabung oder Wartung des Gerätes geeignetes Werkzeug verwendet werden muss
- das Gerät nur für die Zwecke verwendet werden darf, für die es bestimmt ist
- dieses Gerät darf nicht von Kindern unter 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Erfahrung und Kenntnissen benutzt werden, es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt oder sind in angemessener Weise in die sichere Benutzung des Gerätes eingewiesen worden und können die damit verbundenen Gefahren verstehen
- der Benutzer muss sicherstellen, dass Kinder nicht mit dem Gerät spielen
- die Reinigung und Wartung des Gerätes darf nicht von unbeaufsichtigten Kindern durchgeführt werden
